2.15 Zubehör für KR EC ... und SKR EC ...
Details, siehe – Verkaufsunterlagen „ EC-Katalog – Die Lüftung der Zukunft"
– Außenwandverschlussklappe
– Wetterschutzgitter
– Jalousieklappe für Kanalanbau
– Formstück
– Flexibler Verbindungsstutzen
– Gegenflansch
– Kanal-Schalldämpfer
– Kanal-Luftfilter
– Elektro-Heizregister
– Temperatur-Regelsystem
für Elektro-Heizregister
– Warmwasser-Heizregister
– Temperatur-Regelsystem
für Warmwasser-Heizregister
für Warmwasser-Heizregister
3.0 Montage
Die Ventilatoren werden serienmäßig als komplette Einheit, d.h. anschlussfertig, geliefert. Die Liefereinheit erst unmittel-
bar vor dem Einbau aus dem Karton entnehmen, um mögliche Beschädigungen und Verschmutzungen beim Transport
sowie auf der Baustelle zu vermeiden.
Vor allen Wartungs- und Installationsarbeiten und vor Öffnen des Gerätes, ist das Gerät allpolig vom Netz zu
trennen! Alle Vorschriften der Arbeitssicherheit sind bei der Montage und dem Einbau zu beachten!
Die EC-Kanalventilatoren können in beliebiger Achslage in rechteckigen Kanalsystemen montiert werden. Um ein Ver-
ziehen des Ventilatorgehäuses und somit ein Streifen des Laufrades zu verhindern, muss eine ebene und ausreichend
stabile Befestigung sichergestellt werden. Bei der Montage ist auf Unterbindung von Körperschallübertragung zu ach-
ten. Hierzu, z.B. beim Zwischensetzen in Kanalleitungen, flexible Verbindungsstutzen (Type VS ...) verwenden (siehe
Zubehörprogramm). Bei Kanaleinbau ist darauf zu achten, dass vor und nach dem Ventilator eine ausreichend lange
gerade Strecke vorgesehen wird, da sonst mit erheblichen Leistungsminderungen und Geräuscherhöhungen zu rech-
nen ist. Einbau bzw. Revisionsöffnung so vornehmen, dass eine problemlose Wartung des Ventilators ohne Ausbau
möglich ist. Der Ventilator darf nur an Wänden, Decken und Konsolen etc. mit ausreichender Tragkraft montiert werden!
3.1 Motor-Laufrad-Einheit, ausschwenkbar

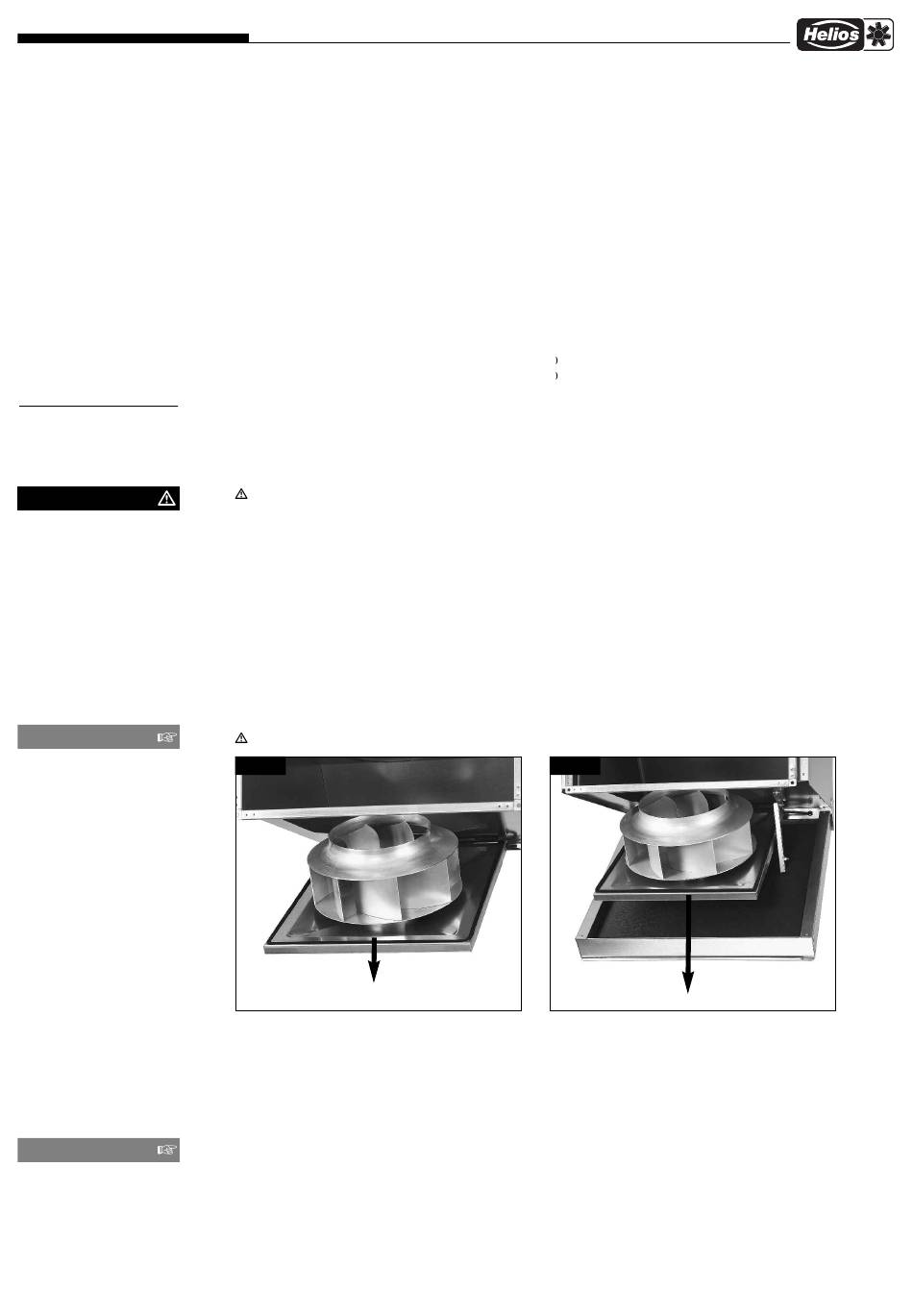

Die ausschwenkbare Motor-Laufrad-Einheit (siehe Abb. 3/4) erlaubt eine einfache Revision und Reinigung ohne
Demontage von Anlagenbauteilen.
Der Ausschwenkbereich ist bei der Anlagenplanung (Revisionsöffnung) zu beachten!
Abb.3
Typ KR EC ...
3.2

Inbetriebnahme

Folgende Kontrollarbeiten sind vor der Erstinbetriebnahme auszuführen:
– Bestimmungsgemäßen Einsatz des Ventilators überprüfen
– Netzspannung mit Leistungsschildangabe vergleichen
– Ventilator auf solide Befestigung und fachgerechte elektrische Installation prüfen
– Alle Teile, insbesondere Schrauben, Muttern, Schutzgitter auf festen Sitz überprüfen. Schrauben dabei nicht lösen!
– Freilauf des Laufrades bzw. Mindestluftspalte prüfen.
BEMERKUNG: Beim Drehen des Laufrads von Hand, ist durch die Dauermagneten ein leichtes Ruckeln spürbar.
Dies ist technisch bedingt und in Ordnung!
– Übereinstimmung der Dreh- und Förderrichtung. Drehrichtung des Laufrades prüfen (durch kurzzeitiges Einschal-
ten; Tragen Sie beim Prüfen der Drehrichtung eine Schutzbrille)
– Achtung nicht in rotierende Komponenten greifen! Verletzungsgefahr!
– Stromaufnahme mit Leistungsschildangabe vergleichen
– Schutzleiteranschluss prüfen
®
KR EC ... / SKR EC ...
Type VK ... Best.-Nr. siehe Verkaufsunterlagen
Type WSG ... Best.-Nr. siehe Verkaufsunterlagen
Type JVK ... Best.-Nr. siehe Verkaufsunterlagen
Type FSK ... Best.-Nr. siehe Verkaufsunterlagen
Type VS ... Best.-Nr. siehe Verkaufsunterlagen
Type GF ... Best.-Nr. siehe Verkaufsunterlagen
Type KSD ... Best.-Nr. siehe Verkaufsunterlagen
Type KLF ... Best.-Nr. siehe Verkaufsunterlagen
Type EHR-K ... Best.-Nr. siehe Verkaufsunterlagen
Type EHSD 16 Best.-Nr. 5003
Type WHR ... Best.-Nr. siehe Verkaufsunterlagen
1
Type WHS 1100 Best.-Nr. 8815
1
Type WHS 2200 Best.-Nr. 8816
Abb.4
Typ SKR EC ...
4
