Rückseite/Anschlüsse
14

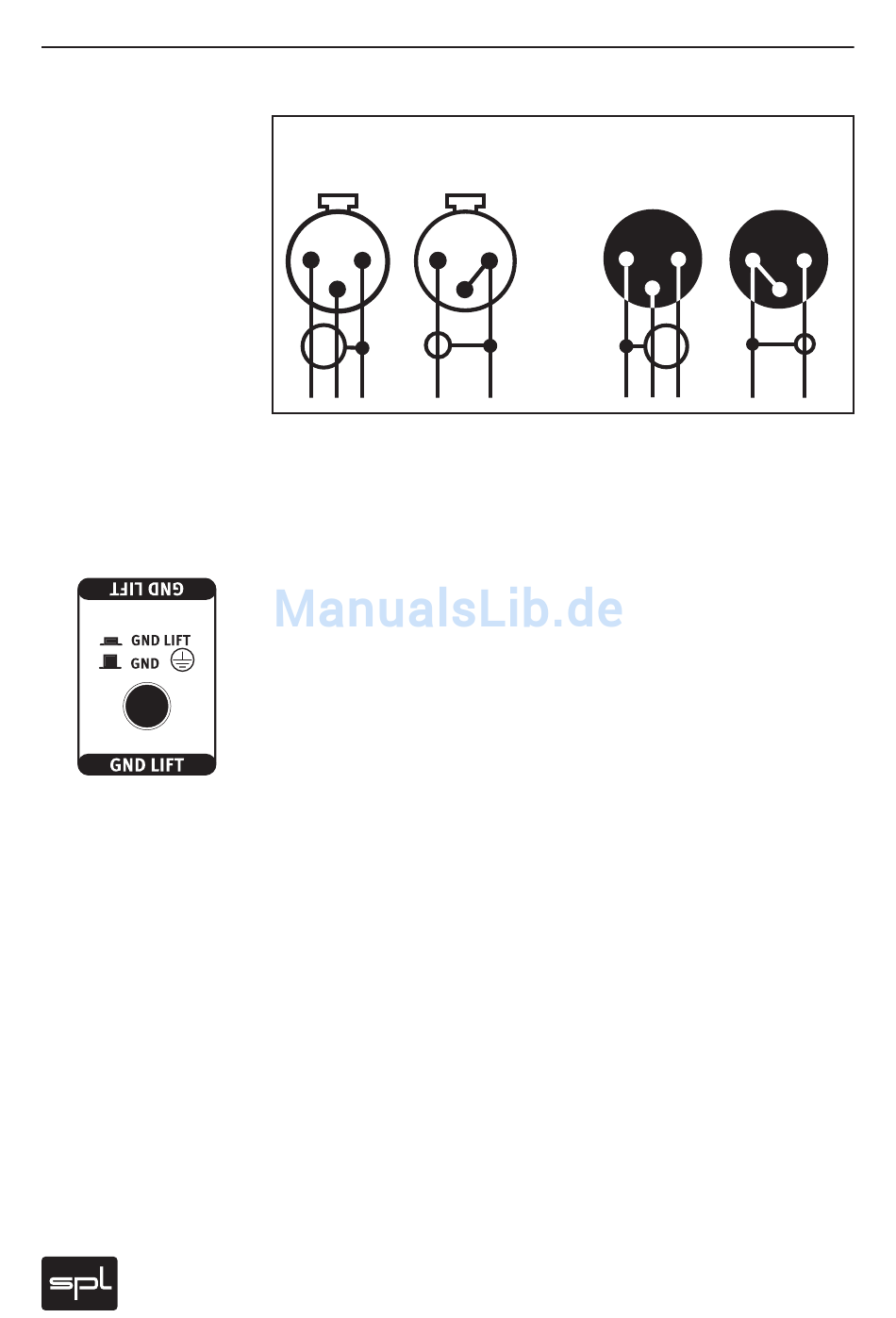

Pinbelegung XLR-Buchsen, GND-Lift-Schalter
Pinbelegung XLR-Buchsen
Eingang
symmetrisch unsymmetrisch
2
1
2
3
Die Abbildung zeigt die Pinbelegung aller XLR-Buchsen sowie die kor-
rekte Polung der symmetrischen XLR-Buchsen, falls Sie eine Verbindung
über eine unsymmetrische Verkabelung herstellen müssen.
GND-Lift-Schalter
Mit dem GND Lift-Schalter auf der Rückseite können Sie Brummschleifen
aufheben, indem die interne Masse von der Gehäusemasse getrennt
wird. Brummschleifen treten beispielsweise auf, wenn der Phonitor an
Geräte mit einem anderen Erdpotential angeschlossen wird.
symmetrisch unsymmetrisch
1
1
3
1=GND
2=heiss (+)
3=kalt (-)
Ausgang
2
2
1
3
3
Phonitor
