Frontseite/Anschluss
Kopfhöreranschluss
Phonitor
120 V Rail Headphone
Monitoring Amplifier
Model 2730
SOLO
METER CAL.
L
R
0
+ 6
OFF
Ø
METER MODE
L
R
VU
PPM
OFF
MONO
DIM
CROS./SPK.
CENTER
OFF
ON
OFF
-20
OFF
ON
OFF
ON

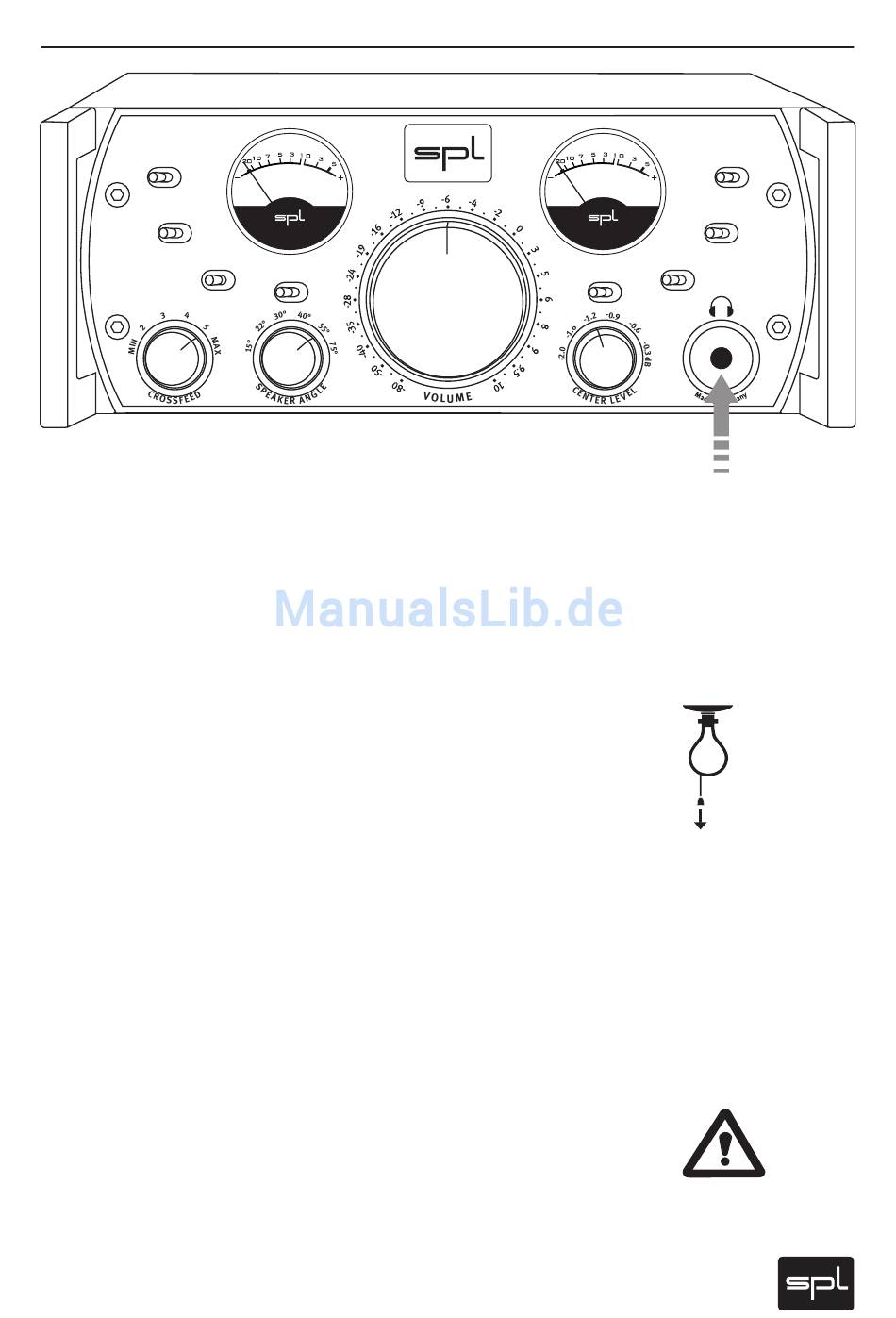

Kopfhöreranschluss
Den Kopfhörer schließen Sie an der Frontseite über die Stereo-
Klinkenbuchse an. Die Klinkenbuchse ist für 6,35 mm TRS-Stecker
ausgelegt.
Pinbelegung: Spitze=Linker Kanal, Ring=Rechter Kanal, Schaft=Masse.
Achten Sie beim Anschluss darauf, dass der Stecker vollständig einge-
steckt ist und somit fest sitzt.
Empfehlungen
Ziehen Sie den Kopfhörerstecker ab, bevor Sie den Phonitor ausschal-
ten. Durch Entladungen kann es sonst zu fiependen Geräuschen kom-
men. Wir haben auf zusätzliche Schaltungen zur Verhinderung dieses
Phänomens verzichtet, da sie die Klangqualität mindern.
Reduzieren Sie immer die Lautstärke, bevor Sie einen Kopfhörer auf-
setzen oder bevor Sie den Kopfhörerstecker ziehen oder einstecken
(etwa bei einem Kopfhörerwechsel). So vermeiden Sie, dass ggf. lau-
tere Knackser an Ihr Gehör dringen. Darüber hinaus gibt es aber auch
keine unliebsamen Überraschungen, falls der nächste Kopfhörer eine
geringere Impedanz hat und daher bei gleicher Lautstärkeeinstellung
am Phonitor das Signal deutlich lauter überträgt.
Warnung
Schließen Sie niemals Mono-Klinkenstecker an die frontseitige
Klinkenbuchse an. Die Verwendung eines Mono-Klinkensteckers führt
zu einem Kurzschluss und zieht die Zerstörung der Endstufen nach
sich! Kopfhörerzuleitungen haben immer Stereoklinkenstecker, daher
sollten Sie Kopfhörer immer nur direkt anschließen.
Phonitor
15
