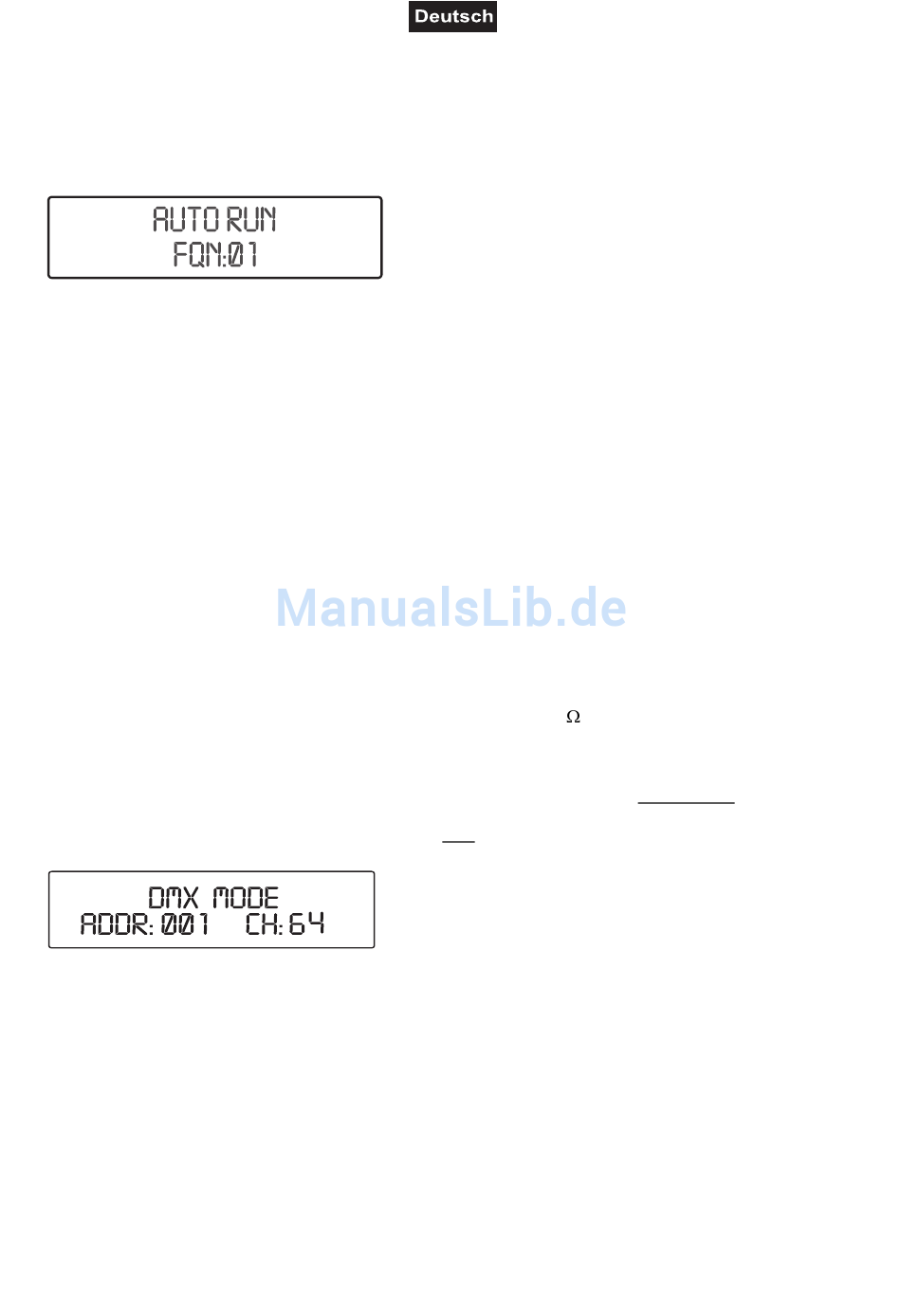

AUTO-MODE

Im AUTO-Modus werden die Chaser in einer Schleife (continuous loop) abgespielt.
Drücken Sie die MODE-Taste um den AUTO Modus zu wählen.
Drücken Sie die ENTER-Taste um die Häufigkeit der Loops zu wählen.
Bestätigung, und um den AUTO-Modus zu verlassen.

DMX-MODE

Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX-
Kanal eine andere Belegung mit verschiedenen Eigenschaften.
Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal,
auf den das Gerät auf Signale vom Controller reagiert.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit die
LED PIX-16 QCL Leiste korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert.
Werden mehrere LED PIX-16 QCL Leisten auf eine Adresse definiert, arbeiten sie synchron.
Wenn Sie die Startadresse im 4-Kanal-Modus z. B. auf 5 definieren, belegt das Gerät die Steuerkanäle 5 bis
8.
Ansteuerung:
Nachdem Sie die Startadresse definiert haben, können Sie die LED PIX-16 QCL Leiste über Ihren Controller
ansteuern.
Achtung: Am letzten Gerät muss die DMX-Leitung durch einen 120
damit die Geräte korrekt funktionieren.
Adressierung des Geräts
Um die Startadresse einzustellen drücken Sie die MODE-Taste bis das Display DMX MODE anzeigt
Drücken Sie die ENTER-Taste und das Display zeigt 001 an.
DMX-Kanal-Auswahl : Auswählen eines DMX-Kanal-Modus
Das Gerät verfügt über 7 verschiedene DMX-Modi.
Nachdem Sie die gewünschte Adresse(n) ausgewählt und ENTER gedrückt haben, können Sie nun einen
DMX-Kanal-Modus auswählen (4 CH, 6 CH, 7 CH, 11 CH, 19 CH, 64 CH, 67 CH).
Wählen Sie den gewünschten Modus über die UP- oder DOWN-Taste aus.
Bitte drücken Sie nochmal die ENTER-Taste zur Bestätigung, und um den DMX-Modus zu verlassen.
Die Werte der jeweiligen Kanal-Belegungen entnehmen Sie bitte folgenden Tabellen des DMX-Protokolls:
Die gewünschte Häufigkeit der Loops (Frequency = FQN 01-
99) können jeweils mit den UP- oder DOWN-Taste gewählt
werden.
Bitte drücken Sie
Sie können nun die gewünschte Adresse über die UP- oder
DOWN-Taste auswählen.
Bitte drücken Sie nochmal die ENTER-Taste zur Bestätigung,
und um einen DMX-Kanal-Modus auswählen.
11/32
nochmal die ENTER-Taste
Widerstand abgeschlossen werden,
