Bedienungsanleitung
User Manual

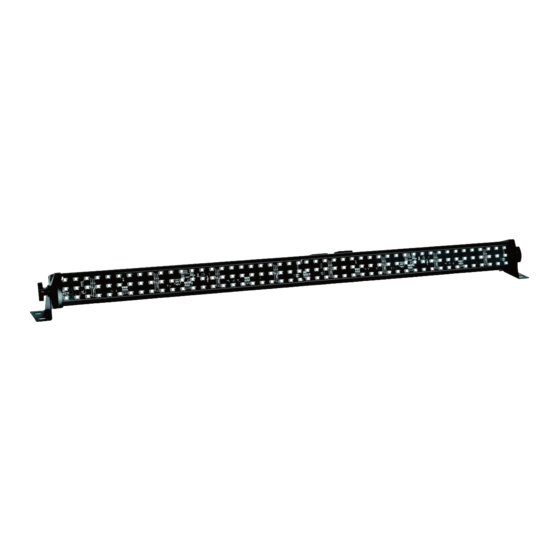

LED PIX-144 RGB Bar
Bar (100 cm) mit 144 breit abstrahlenden SMD-LEDs (RGB), 8 Segmente
Bar (100 cm) with 144 wide beam SMD LEDs (RGB), 8 sections
DMX
No. 51930439
www.eurolite.de
STAND
MASTER
SLAVE
ALONE
STROBE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite LED PIX-144 RGB Bar

Inhaltszusammenfassung für EuroLite LED PIX-144 RGB Bar

  • Seite 1 PIX-144 RGB Bar Bedienungsanleitung User Manual LED PIX-144 RGB Bar Bar (100 cm) mit 144 breit abstrahlenden SMD-LEDs (RGB), 8 Segmente Bar (100 cm) with 144 wide beam SMD LEDs (RGB), 8 sections STAND MASTER STROBE SLAVE ALONE No. 51930439...

  • Seite 2: Inhaltsverzeichnis

    Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 51930439 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/36 00128833, Version 1.1...

  • Seite 3: Einführung

    BEDIENUNGSANLEITUNG LED PIX-144 RGB Leiste GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung.

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Seite 6: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Vorderseite (1) Geräteoberseite mit RGB-LEDs (2) Feststellschraube (3) Montagebügel Rückseite 9 10 LED PIX-144 RGB Bar 1: Ground 2: Signal (-) POWER OUT 3: Signal (+) (4) Mikrofon für Musiksteuerung (5) LED-Display mit Bedientasten (6) DMX-Eingang (7) DMX-Ausgang (8) Netzausgang (9) Sicherungshalter (10) Netzanschluss (11) Fangseilöse...

  • Seite 7: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Seite 8: Dmx512-Ansteuerung

    DMX512-ANSTEUERUNG DMX Controller Program Chase32 Step100 LED PIX-144 RGB Bar 1: Ground 2: Signal (-) POWER OUT 3: Signal (+) LED PIX-144 RGB Bar 1: Ground 2: Signal (-) POWER OUT 3: Signal (+) LED PIX-144 RGB Bar 1: Ground 2: Signal (-) POWER OUT 3: Signal (+)

  • Seite 9: Netzanschluss

    NETZANSCHLUSS LED PIX-144 RGB Bar No. 51930439, EAN 4026397618037 100-240V 50/60Hz ~ 25W T1A/250V LED PIX-144 RGB Bar 1: Ground T =45°C T =55°C 0.1m 2: Signal (-) Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 POWER OUT 3: Signal (+) 97297 Waldbuttelbrunn Germany www.steinigke.de LED PIX-144 RGB Bar No.

  • Seite 10: Bedienung

    BEDIENUNG Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.

  • Seite 11: Standalone-Betrieb

    Standalone-Betrieb Automatikbetrieb Im Automatikbetrieb stehen verschiedene 16 Showprogramme zur Verfügung die mit einer einstellbaren Geschwindigkeit ablaufen. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Auto anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie das gewünschte Showprogramm mit den Tasten UP und DOWN. Bestätigen Sie mit der Taste ENTER.

  • Seite 12: Master/Slave-Betrieb Mit Mehreren Geräten

    Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display Slnd anzeigt.
  • Seite 13 Funktionen im DMX-Betrieb 3-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 5-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 –...
  • Seite 14 24-Kanal-Modus Kanal Wert Funktion Segment 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 Rot 0-100% 000 –...
  • Seite 15 000 – 255 Blau 0-100% 000 – 015 Keine Funktion Automatikprogramm mit zunehmender 016 – 255 Geschwindigkeit (3 Farben) 000 – 255 Master-Dimmer 0-100% Strobe-Effekt mit zunehmender 000 – 255 Geschwindigkeit 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 –...

  • Seite 16: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Seite 17: Technische Daten

    Best.-Nr. 59006856 EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006858 EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 58010310 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010341 EUROLITE Sicherungsseil A 3x600mm bis 5kg, schwarz Best.-Nr. 3022785H EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 30227810 PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr.

  • Seite 18: Introduction

    USER MANUAL LED PIX-144 RGB Bar DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.

  • Seite 19: Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is a spotlight for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Seite 20 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials. •...

  • Seite 21: Description Of The Device

    DESCRIPTION OF THE DEVICE Front panel (1) Top panel with RGB LEDs (2) Fixation screw (3) Mounting bracket Rear panel 9 10 LED PIX-144 RGB Bar 1: Ground 2: Signal (-) POWER OUT 3: Signal (+) (1) Microphone for sound control (2) LED display with operating buttons (3) DMX input (4) DMX output...

  • Seite 22: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor or fastened to a truss or similar rigging structure.

  • Seite 23: Dmx512 Connection

    DMX512 CONNECTION DMX Controller Program Chase32 Step100 LED PIX-144 RGB Bar 1: Ground 2: Signal (-) POWER OUT 3: Signal (+) LED PIX-144 RGB Bar 1: Ground 2: Signal (-) POWER OUT 3: Signal (+) LED PIX-144 RGB Bar 1: Ground 2: Signal (-) POWER OUT 3: Signal (+)

  • Seite 24: Power Supply

    POWER SUPPLY LED PIX-144 RGB Bar No. 51930439, EAN 4026397618037 100-240V 50/60Hz ~ 25W T1A/250V LED PIX-144 RGB Bar 1: Ground T =45°C T =55°C 0.1m 2: Signal (-) Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 POWER OUT 3: Signal (+) 97297 Waldbuttelbrunn Germany www.steinigke.de LED PIX-144 RGB Bar No.

  • Seite 25: Operation

    OPERATION After connecting the device to the mains it is ready for operation. The display indicates the last operating mode. The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board or in DMX-controlled mode via any commercial DMX controller.

  • Seite 26: Stand-Alone Mode

    Stand-alone mode Automatic mode In automatic mode, 16 show programs are available that run at an adjustable speed. Press the MENU button so many times until Auto is indicated in the display. Confirm with the ENTER button. Use the buttons UP and DOWN to select the desired show program. Confirm with ENTER again. Now use the buttons UP and DOWN to adjust the running speed of the program from SP0 (slow) to SP9 (fast).

  • Seite 27: Interconnecting Several Devices (Master/Slave Operation)

    Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes.
  • Seite 28 Functions in DMX mode 3-channel mode Channel Value Function 000 – 255 Red 0-100% 000 – 255 Green 0-100% 000 – 255 Blue 0-100% 5-channel mode Channel Value Function 000 – 255 Red 0-100% 000 – 255 Green 0-100% 000 – 255 Blue 0-100% 000 –...
  • Seite 29 24-channel mode Channel Value Function Segment 000 – 255 Red 0-100% 000 – 255 Green 0-100% 000 – 255 Blue 0-100% 000 – 255 Red 0-100% 000 – 255 Green 0-100% 000 – 255 Blue 0-100% 000 – 255 Red 0-100% 000 –...
  • Seite 30 speed (3 colors) 000 – 255 Master dimmer 0-100% 000 – 255 Strobe effect with increasing speed 000 – 255 Red 0-100% 000 – 255 Green 0-100% 000 – 255 Blue 0-100% 000 – 015 No function Automatic program with increasing 016 –...

  • Seite 31: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.

  • Seite 32: Technical Specifications

    EUROLITE TPC-10 Coupler, silver No. 59006858 EUROLITE TPC-10 Coupler, black No. 58010310 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010341 EUROLITE Safety Bond A 3x600mm up to 5kg, black No. 3022785H EUROLITE DMX cable XLR 3pin 3m bk No.
  • Seite 36 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00128833 Version 1.1 Publ. 19/03/2020...
