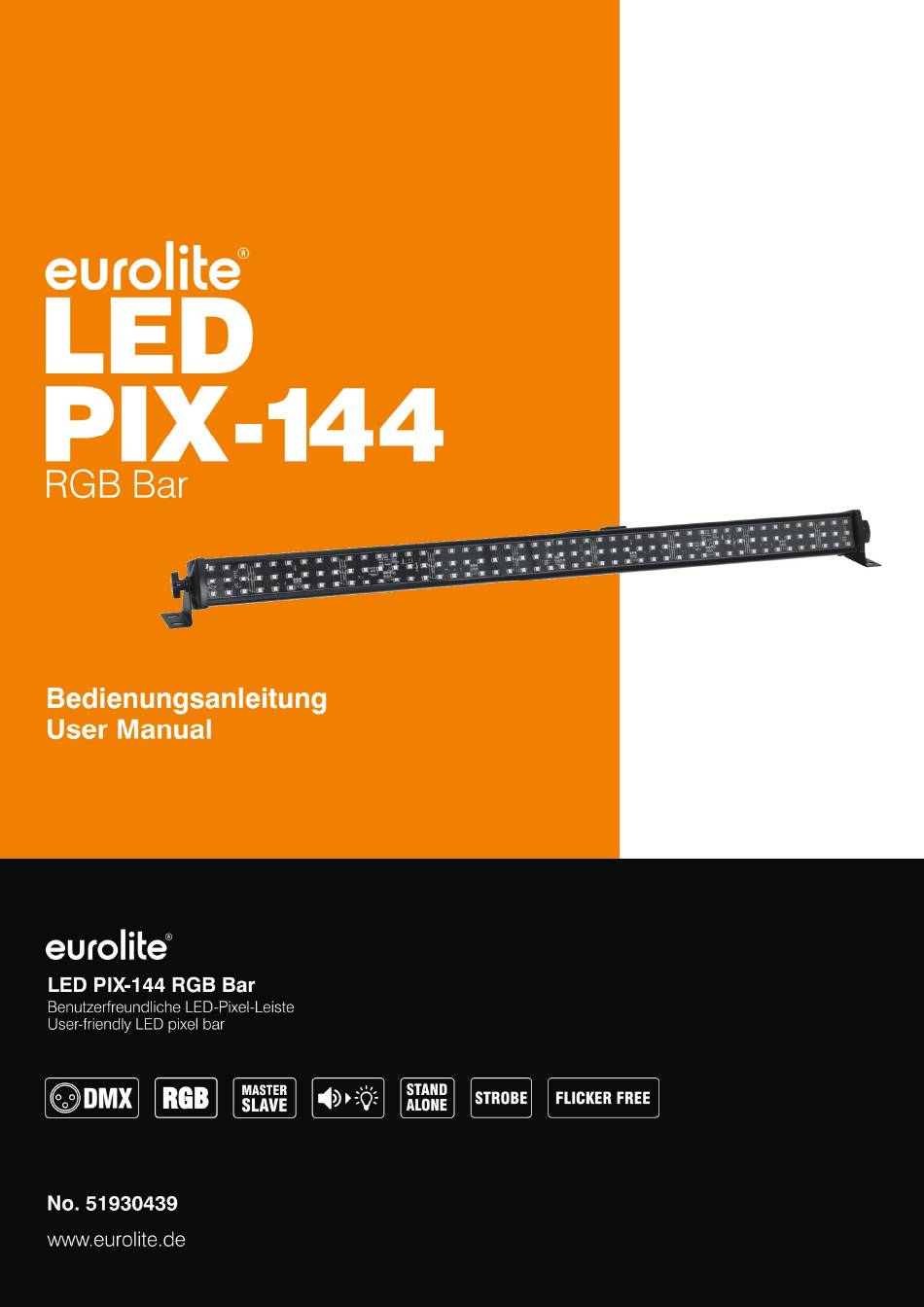

- Seite 1 1/32 00110914, Version 1.0...
-
Seite 2: Inhaltsverzeichnis
TECHNICAL SPECIFICATIONS ........................31 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51930439 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED PIX-144 RGB Leiste entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen. -
Seite 6: Gerätebeschreibung
WEEE-Richtlinie Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Nicht im Hausmüll entsorgen. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. GERÄTEBESCHREIBUNG Features Benutzerfreundliche LED-Pixel-Leiste •... -
Seite 7: Installation
9 10 LED PIX-144 RGB Bar No. 51930439, EAN 4026397618037 0-240V 50/60Hz ~ 25 W T1A/250V LED PIX-144 RGB Bar 1: Ground T =45°C T =55°C 0.1m 2: Signal (-) Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 POWER OUT 3: Signal (+) 97297 Waldbuttelbrunn Germany www.steinigke.de... -
Seite 8: Befestigung
Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. Wenn das Gerät von der Decke oder hochliegenden Trägern etc. -
Seite 9: Dmx512-Ansteuerung
Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff) wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf den jeweiligen Werkstoff abgestimmt werden. Erfragen Sie die passende Dübel/Schraubenkombination von einem Fachmann unter Angabe der max. Belastbarkeit und des vorliegenden Werkstoffes. Das Gerät muss immer über alle Befestigungslöcher angebracht werden. -
Seite 10: Master/Slave-Betrieb
Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) Ω und Signal (+) ein 120- -Widerstand eingelötet ist. Master/Slave-Betrieb Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. -
Seite 11: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt die LED PIX-144 RGB Leiste den Betrieb auf. Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP und DOWN auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. -
Seite 12: Dmx-Gesteuerter Betrieb
DMX-GESTEUERTER BETRIEB Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Das Gerät verfügt über sechs verschiedene DMX-Kanal-Modi. Über das Control Board können Sie, wie im Folgenden beschrieben, den DMX-Kanal-Modus definieren. Adressierung des Geräts und DMX Channel Auswahl Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert. -
Seite 13: Dmx-Protokoll
DMX-PROTOKOLL 3-KANAL-MODUS: Kanal DMX Wert Funktion 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-255 Blau 0%~ 100% 5-KANAL-MODUS:(Vorgabewert) Kanal DMX Wert Funktion 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-255 Blau 0%~ 100% 000-255 Master Dimmer 0 – 100 % 000-000 Keine Funktion 001-005... -
Seite 14: Funktion
24-KANAL-MODUS: Kanal DMX Wert Funktion Segment 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-255 Blau 0%~ 100% 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-015 Blau 0%~ 100% 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-255 Blau 0%~ 100% 000-255 Rot 0%~ 100% 000-255... - Seite 15 48-KANAL-MODUS: Kanal DMX Wert Funktion Segment 000-255 Master Dimmer 0 – 100 % 000-255 Strobe mit zunehmender Geschwindigkeit 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-255 Blau 0%~ 100% 000-015 Keine Funktion Auto Programm R-G-B mit zunehmender 016-255 Geschwindigkeit 000-255 Master Dimmer 0 –...
- Seite 16 000-255 Master Dimmer 0 – 100 % 000-255 Strobe mit zunehmender Geschwindigkeit 000-255 Rot 0%~ 100% 000-255 Grün 0%~ 100% 000-255 Blau 0%~ 100% 000-015 Keine Funktion Auto Programm R-G-B mit zunehmender 016-255 Geschwindigkeit 000-255 Master Dimmer 0 – 100 % 000-255 Strobe mit zunehmender Geschwindigkeit 000-255...
-
Seite 17: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Seite 18: Technische Daten
