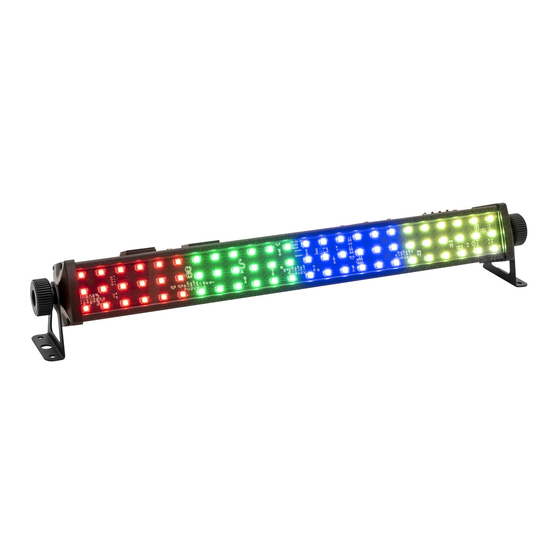

- Seite 1 PIX-72 RGB Bar Bedienungsanleitung User Manual LED PIX-72 RGB Bar Benutzerfreundliche LED-Pixel-Leiste User-friendly LED pixel bar STAND MASTER 120° STROBE ALONE SLAVE No. 51930434 www.eurolite.de 1/28 00135837, Version 1.0...
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 51930434 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28 00135837, Version 1.0... -
Seite 3: Einführung
BEDIENUNGSANLEITUNG LED PIX-72 RGB Leiste GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um eine LED Pixel-Leiste, mit der sich dekorative Lichteffekte erzeugen lassen. - Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Oberseite (1) Geräteoberseite mit RGB-LEDs Rückseite (2) Feststellschraube (8) Gehäuse (3) Montagebügel (9) Netzausgang (4) Mikrofon für Musiksteuerung (10) Netzanschluss (5) LED-Display mit Bedientasten (11) Sicherungshalter (6) DMX-Eingang (12) Fangseilöse (7) DMX-Ausgang 6/28 00135837, Version 1.0... -
Seite 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 8: Dmx512-Ansteuerung
DMX512-ANSTEUERUNG DMX Controller Program Chase32 Step100 Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Seite 9: Netzanschluss
NETZANSCHLUSS Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. -
Seite 10: Bedienung
BEDIENUNG Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. -
Seite 11: Standalone-Betrieb
Standalone-Betrieb Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display Slnd anzeigt. -
Seite 12: Dmx-Betrieb
Software-Version anzeigen Um die Versionsnummer der Firmware (Betriebssystem des Geräts) anzuzeigen, drücken Sie die Taste MENU so oft, bis das Display Ver anzeigt. Bestätigen Sie mit der Taste ENTER. Die Versionsnummer wird nun im Display angezeigt. Auf Werkseinstellungen zurücksetzen Das Gerät lässt sich auf die Werkseinstellungen zurücksetzen. Drücken Sie dazu die Taste MENU so oft, bis das Display rSet anzeigt. - Seite 13 Funktionen im DMX-Betrieb 3-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 5-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 –...
-
Seite 14: Reinigung Und Wartung
12-2-Kanal-Modus Kanal Wert Funktion Segment 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 Rot 0-100% 000 –... -
Seite 15: Umweltschutz
Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858 EUROLITE Sicherungsseil UNV-5 3x600mm bis 5kg silber Best.-Nr. 58010372 EUROLITE Sicherungsseil UNV-5S 3x600mm bis 5kg schwarz Best.-Nr. 58010373 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. -
Seite 16: Introduction
USER MANUAL LED PIX-72 RGB Bar DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture. -
Seite 17: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is a LED pixel bar for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Seite 18 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials. •...
-
Seite 19: Description Of The Device
DESCRIPTION OF THE DEVICE Top panel (1) Top panel with RGB LEDs Rear panel (2) Fixation screw (8) Housing (3) Mounting bracket (9) Power output (4) Microphone for sound control (10) Power input (5) LED display with operating (11) Fuse holder buttons (12) Safety eyelet (6) DMX input... -
Seite 20: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor or fastened to a truss or similar rigging structure. -
Seite 21: Dmx512 Connection
DMX512 CONNECTION DMX Controller Program Chase32 Step100 A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. Connect the output of your DMX controller to the DMX input DMX IN of the device with a DMX cable. Connect the DMX output DMX OUT of the device to the DMX input of the next unit in the chain. -
Seite 22: Power Supply
POWER SUPPLY The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Connect the device via the mains cable to a grounded mains socket. Thus the unit is switched on. To switch off the unit, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer. -
Seite 23: Operation
OPERATION After connecting the device to the mains it is ready for operation. The display indicates the last operating mode. The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board or in DMX-controlled mode via any commercial DMX controller. -
Seite 24: Stand-Alone Mode
Stand-alone mode Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes. -
Seite 25: Dmx Operation
Reset to default settings The device can be reset to factory settings. Press the MENU button so many times until rset is indicated in the display. Confirm with the ENTER button. DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 12 control channels. - Seite 26 5-channel mode Channel Value Function 000 – 255 Red 0-100% 000 – 255 Green 0-100% 000 – 255 Blue 0-100% 000 – 255 Master dimmer 0-100% 000 – 000 No function 001 – 005 Sound-controlled mode (7 colors) 006 – 010 No function 011 –...
-
Seite 27: Cleaning And Maintenance
CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth. -
Seite 28: Technical Specifications
PSSO DMX cable XLR 3pin 3m black Neutrik No. 30227810 OMNITRONIC IEC Extension 3x1.0 3m black No. 30235201 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00135837.docx Version 1.0 Publ. 08/11/2021 28/28 00135837, Version 1.0...
