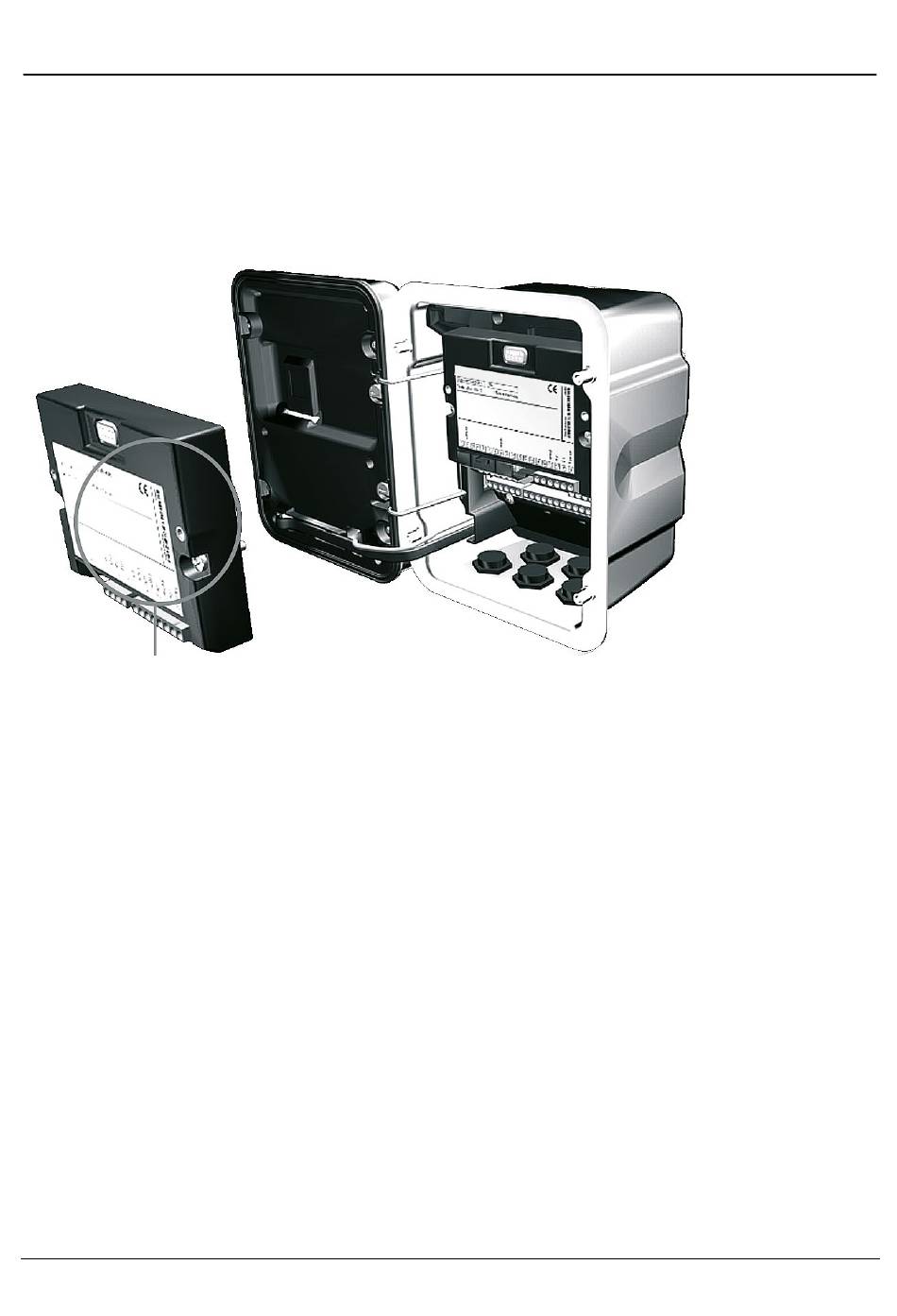

Modul einsetzen

Die Klemmleisten aller Module bleiben durch
die versetzte Anordnung von Steckverbindung
und Befestigungsschrauben gut zugänglich.
1.
Stromversorgung des Gerätes ausschalten
2. Öffnen des Gerätes (Lösen der 4 Schrauben auf der Frontseite)
3. Modul auf Steckplatz stecken (D-SUB-Stecker)
4.
Befestigungsschrauben des Moduls festziehen
5.
Signalleitungen anschließen
6. Gerät schließen, Schrauben auf der Frontseite festziehen
7.
Stromversorgung einschalten
8.
Meßgrößen am Gerät auf die Ausgänge zuweisen
9. Parametrieren
Kabeldurchführung muß dicht
schließen (Schutz gegen ein-
dringende Feuchtigkeit).
