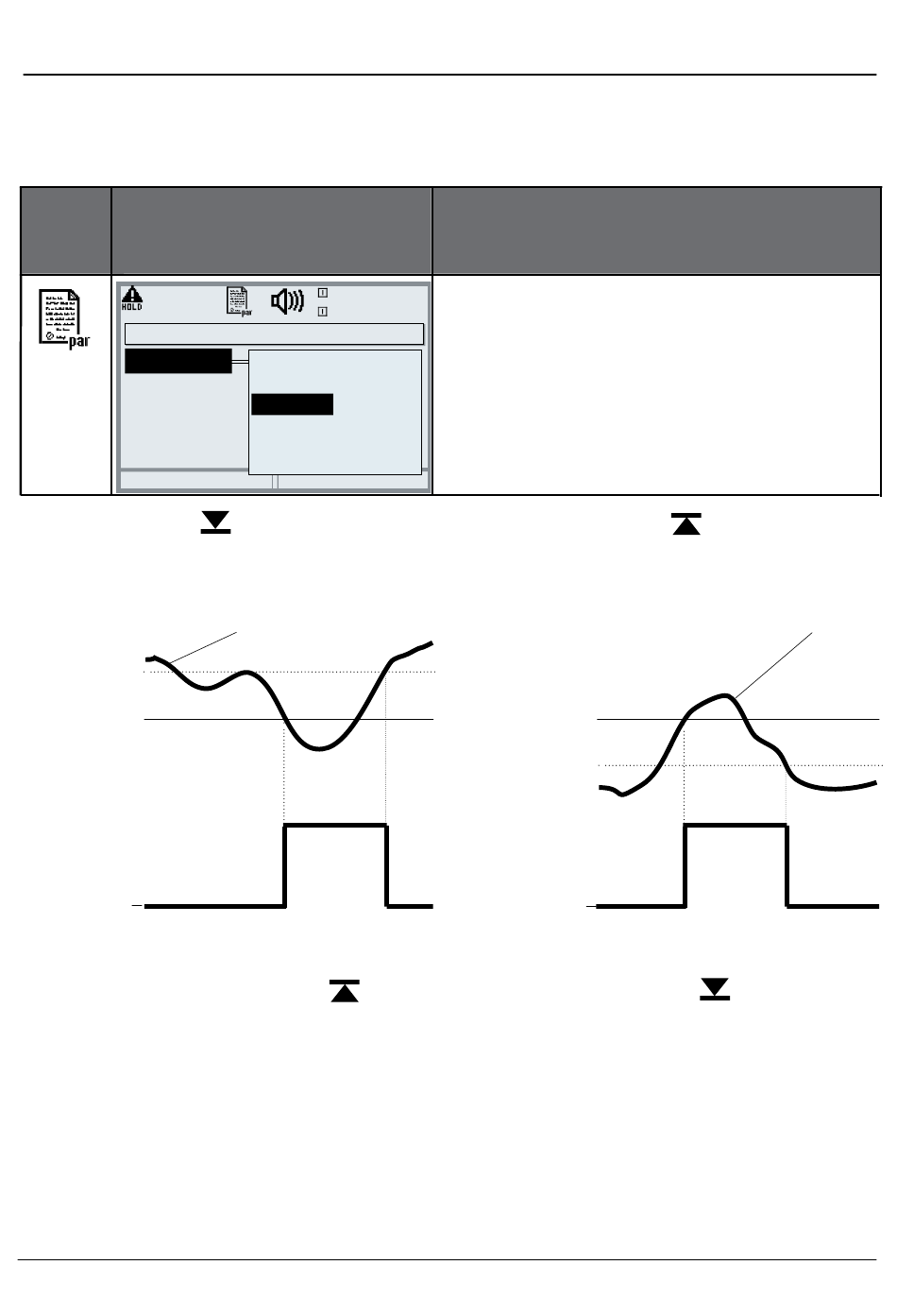

Grenzwert, Hysterese, Kontakttyp

Parametrierung/Modul BASE/Schaltkontakte/Verwendung
Menü Display
Kontakt K1 (Spezialist)
Verwendung
Meßgröße
Grenzwert
Hysterese
Wirkrichtung
Kontakttyp
zurück
Grenzwert
Wirkrichtung min
Hysterese +
Grenzwert
1
Kontakt
0
Symbole in der Meßwertanzeige
Grenzwert überschritten:
Hysterese
Toleranzbereich um den Grenzwert, in dem noch kein Schaltvorgang ausgelöst
wird. Dient dazu, ein sinnvolles Schaltverhalten am Ausgang zu erzielen
und kleine Schwankungen der Meßgröße auszublenden (Abb.)
Kontakttyp
Legt fest, ob der aktive Kontakt geschlossen (Arbeit N/O) oder geöffnet ist
(Ruhe N/C).
168
7.00 pH
19.2°C
NAMUR Wartungsbedarf
NAMUR HOLD
Grenzwert
Spülkontakt
Parametersatz B aktiv
USP-Ausgang
Signal

Parametrierung Grenzwert

Schaltausgang: Grenzwert
Stromausgang parametrieren
• Parametrierung aufrufen
• Parametrierung aufrufen
• Paßzahl eingeben
• Paßzahl eingeben
• Modul BASE wählen
• Modul BASE wählen
• "Kontakt ... " auswählen
• "Augangsstrom I1" auswählen
• "Verwendung: Grenzwert" (Abb.)
Grenzwert
Wirkrichtung max
Grenzwert
Hysterese -
1
Kontakt
0
Grenzwert unterschritten:
Signal
