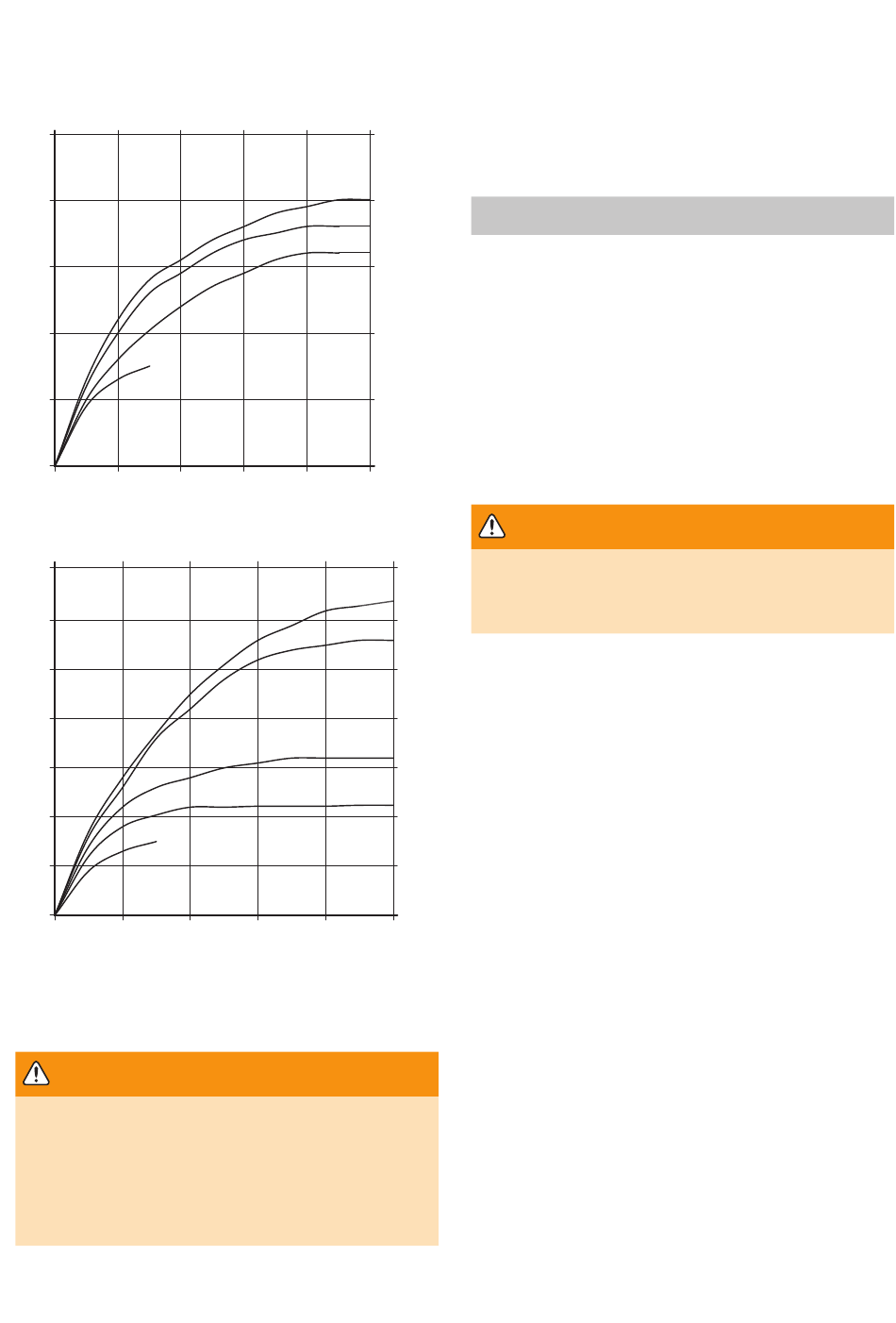

Tarvittavan kiristysajan likiarvo voidaan lu-
kea liitetystä käyrästöstä:
IDC 15-2 TEC:
M (Nm)
250
200
150
100
M8
50
0
0 2 4
IWC 18-2 TEC:
M (Nm)
350
300
250
200
150
100
M8
50
0
0 2
Kiinnitettävien rakenneosien lajin mukaan
tulisi jokainen käyttötapaus tarkistella yksi-
löllisesti. Iskujen yli 10 sekunnin vaikutus-
aika ei kasvata kiristysvääntömomenttia.
Pienemmät ruuvit voidaan kiristää
ainoastaan pehmeässä ruuviliitok-
sessa, jolloin kiristysaika voi olla jo-
pa alle 1 s, ruuvin vahingoittumisen
estämiseksi (yleensä keskimääräinen
iskuvaikutusaika on 2 ... 3 s).
► Käytettäessä vääntövarsia voidaan kiris-
tää ruuvit koosta M8 alkaen.
6 8
4 6 8
VARO
► Ruuviliitoksia avattaessa (ruostuneet
ruuvit ym.) saattaa olla, että yllämainitut
suurimmat iskun vaikutusajat eivät riitä.
Tässä tapauksessa on koneisto aina kyt-
kettävä vuorotellen 10 s iskutoiminnolle
ja 10 s tyhjäkäynnille ruuvinvääntimen
jäähdyttämiseksi.
M16
7 Teräkiinnitin, lisälaitteet
M14
M12 7.1 Teräistukka CENTROTEC
Teräistukan CENTROTEC avulla voit vaih-
taa nopeasti CENTROTEC-karalla varustetut
terät.
► Kiinnitä CENTROTEC-terät yksinomaan
CENTROTEC-teräistukkaan.
► Ennen ensimmäistä käyttökertaa on
CENTROTEC teräistukan sisäpuoli voidel-
tava pienellä määrällä monikäyttörasvaa
– kuva [4a].
10 t (s)
Terä voi aiheuttaa haavoja teränvaih-
don yhteydessä!
M20
► Käytä suojahansikkaita!
M16
CENTROTEC-istukan asentaminen
Vedä lukituksen vapautusrengasta [4-1]
eteenpäin.
Laita teräistukka vasteeseen asti poranka-
raan [4-2].
M14
Päästä lukituksen vapautusrenkaasta [4-1]
M12
irti.
CENTROTEC-istukan irrottaminen
Vedä lukituksen vapautusrengasta [4-1]
eteenpäin.
Ota teräistukka pois.
10 t (s)
Terän vaihtaminen
Kun haluat asentaa tai irrottaa CENTROTEC-
karalla varustetun terän, vedä oranssia ren-
gasta [4-3] taaksepäin.
Käännä asennettavaa terää, kunnes sen
kuusiokara napsahtaa paikalleen poranka-
ran kuusiokoloon.
Päästä lukituksen vapautusrenkaasta [4-3]
irti.
7.2 Lisäkahva
Aseta lisäkahva voimansiirtokoteloon niin,
että sen kiinnitin napsahtaa ulokkeisiin kote-
lossa.
Kiristä tiukalle lisäkahvaa kiertämällä.
VARO
