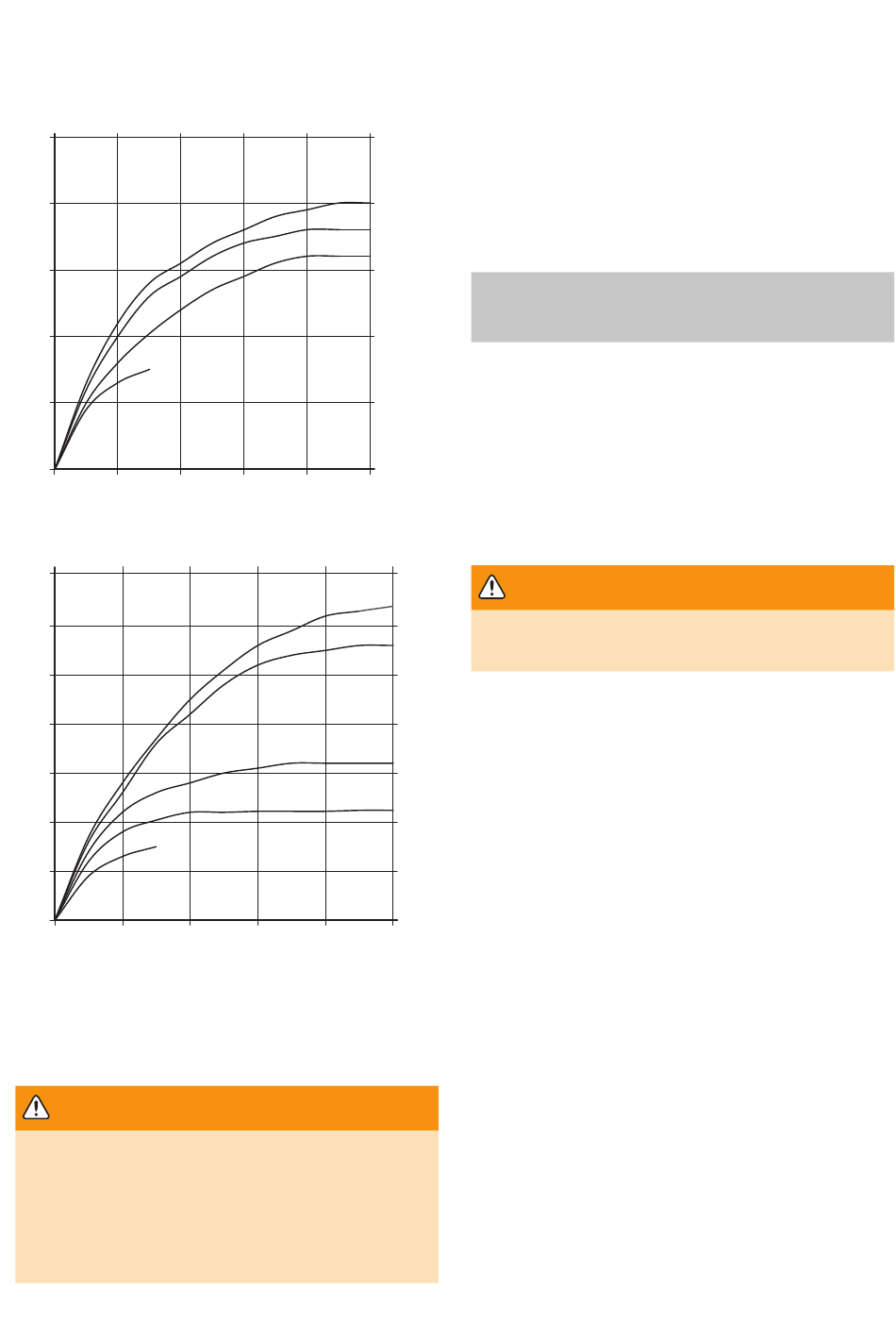

Požadovaná doba utahování se zhruba určí
podle přiloženého diagramu:
IDC 15-2 TEC:
M (Nm)
250
200
150
100
M8
50
0
0 2 4
IWC 18-2 TEC:
M (Nm)
350
300
250
200
150
100
M8
50
0
0 2
Podle druhu utahovaných součástí je však
třeba každý případ odzkoušet samostatně.
Delší působení rázů než po dobu 10 sekund
nemá již vliv na zvýšení utahovacího mo-
mentu.
POZOR
Šrouby menších velikostí lze utahovat
pouze při měkkém spojení přičemž
doba utahování může být kratší než
1 sekundu, aby nedošlo k narušení
šroubů (doba tlučení je 2 až 3 sekun-
dy).
6 8
4 6 8
► Při použití torzních tyčí lze utáhnou šrou-
by od M8.
► Při povolování šroubových spojení (zrezi-
vělé šrouby apod.), může nastat případ,
že ani výše uvedená max. doba působení
mechanismu (10 sekund) nebude dosta-
tečná. V těchto případech je nutno nechat
působit mechanismus přerušovaně, zhruba
M16
v cyklech 10 sekund tlučení a 10 sekund
M14
chod naprázdno pro vychlazení stroje.
M12
7 Upnutí nástroje,
adaptéry
7.1 Držák bitů CENTROTEC
Držák bitů CENTROTEC umožňuje rychlou
výměnu nástrojů se stopkou CENTROTEC.
► Nástroje CENTROTEC upínejte pouze do
držáku bitů CENTROTEC.
10 t (s)
► Před prvním použitím by měl být držák
bitů CENTROTEC zevnitř potřen trochou
víceúčelového tuku – obr. [4a].
M20
Při výměně nástroje hrozí pořezání!
M16
► Noste ochranné rukavice!
Nasazení držáku bitů CENTROTEC
Odjišťovací kroužek [4-1] vytáhněte dopředu.
Nasaďte držák na doraz na vrtací vřeteno
M14
[4-2].
Uvolněte odjišťovací kroužek [4-1].
M12
Sejmutí držáku bitů CENTROTEC
Odjišťovací kroužek [4-1] vytáhněte dopředu.
Sejměte držák.
Výměna nástroje
10 t (s)
Pro nasazení, resp. vyjmutí nástroje se
stopkou CENTROTEC stáhněte oranžový
kroužek [4-3].
Při nasazování otáčejte nástrojem, dokud je-
ho šestihranná stopka nezaskočí do upínání
vrtacího vřetena s vnitřním šestihranem.
Uvolněte odjišťovací kroužek [4-3].
7.2 Přídavné držadlo
Přídavné držadlo nasaďte na krk převodové
skříně na doraz tak, aby osazení držadla
zapadlo do výstupků na skříni.
Pevně utáhněte otáčením rukojeti přídav-
ného držadla.
Přídavné držadlo lze nastavovat po 30°.
POZOR
