7.3.1 Führungsschienen für die Vortex-Modulwand
Um die Vortex-Modulwand in der Befeuchterkammer zu posi-
tionieren, werden Führungsschienen genutzt. Diese werden an
Decke und Boden der Befeuchterkammer befestigt (siehe
Skizze) und nehmen die Vortex-Modulwand auf.
Die Führungsschienen müssen so eingebaut werden, dass die
Vortex-Modulwand entweder aus den Führungsschienen aus-
gezogen oder herausgehoben werden kann und sich kein ste-
hendes Wasser sammeln kann.
Nach Montage ist sicherzustellen, dass die Bodenwanne lecka-
gefrei ist.

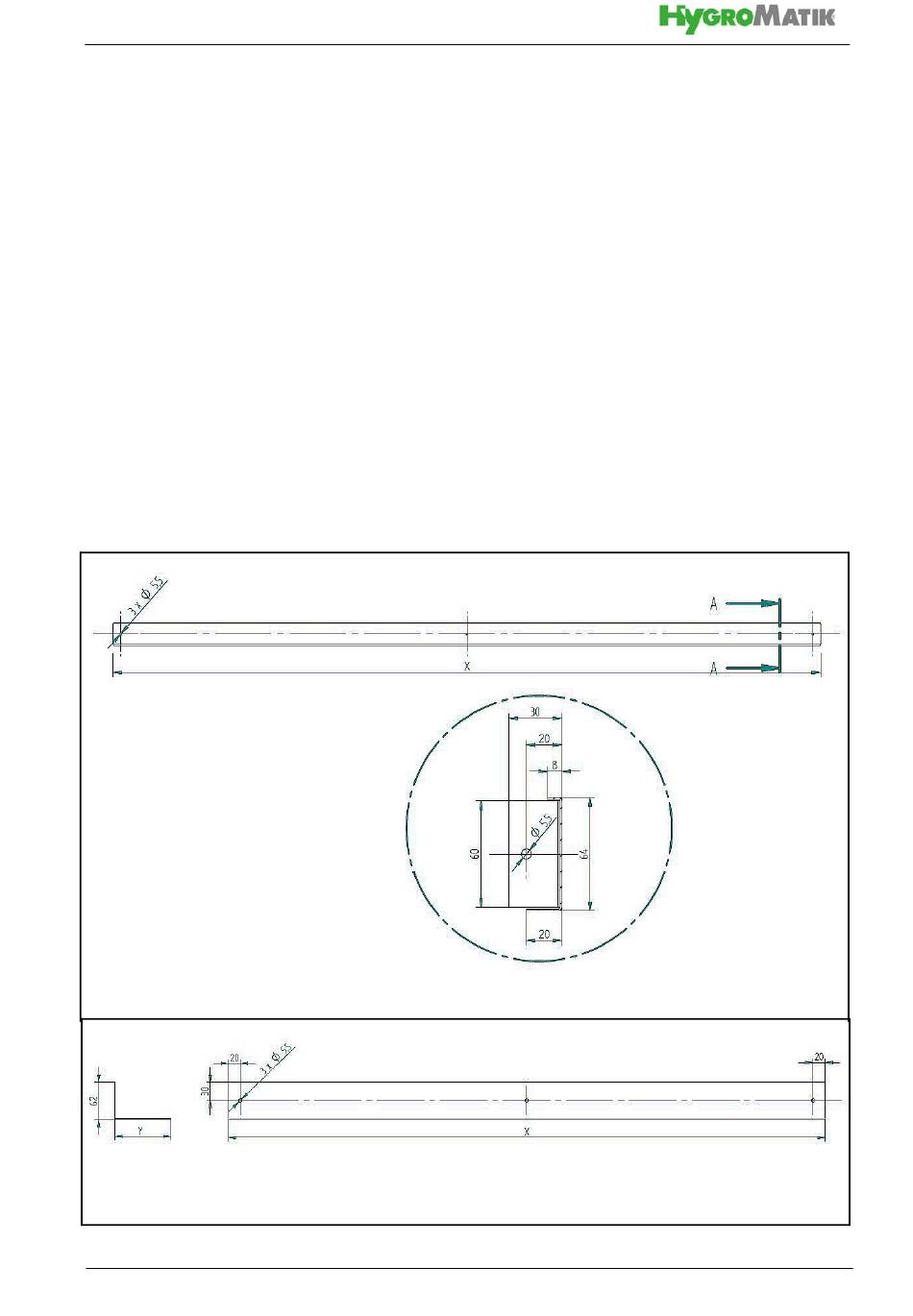

7.3.2 Beispielhafte
schienen (Vortex-Modulwand)
Zeichnung: Schiene, Vortex-Wand Fußprofil
Material: 1.4301, 1mm Blech
Zeichnung: Schiene, Vortex-Wand Kopfprofil
Material: 1.4301, 1mm Blech
Ausführung
der
A
Führungs-
Seite 24
