13. Regelung
13.1 Steuerung und Drehzahlregulierung
Der Hauptschalter (Pos.1 in untenstehendem Bild), der sich
oben links befindet, dient zum Ein- und Ausschalten des Hygro-
Matik Düsensystems LPS.
Im Anlagengehäuse sind unter der abnehmbaren Haube die
elektrischen Komponenten sowie die Anschlussklemmen ange-
ordnet. Ein Frequenzumrichter (Pos. 2) liefert unterschiedliche
Frequenzen und Spannungen für den Asynchronmotor der
Pumpenstation, die sich im unteren Teil des Anlagengehäuses
befindet.
Eine SPS-Steuerung (Pos. 3) ist für die Regelung zuständig. Im
Display der Steuerung werden wichtige Betriebsdaten dar-
gestellt.
In Abhängigkeit der Pumpendrehzahl kann der Wasserdruck
und damit die Menge zu versprühenden Wassers variiert
werden. Der Wasserdruck darf Werte zwischen 5 und 16 bar
annehmen.

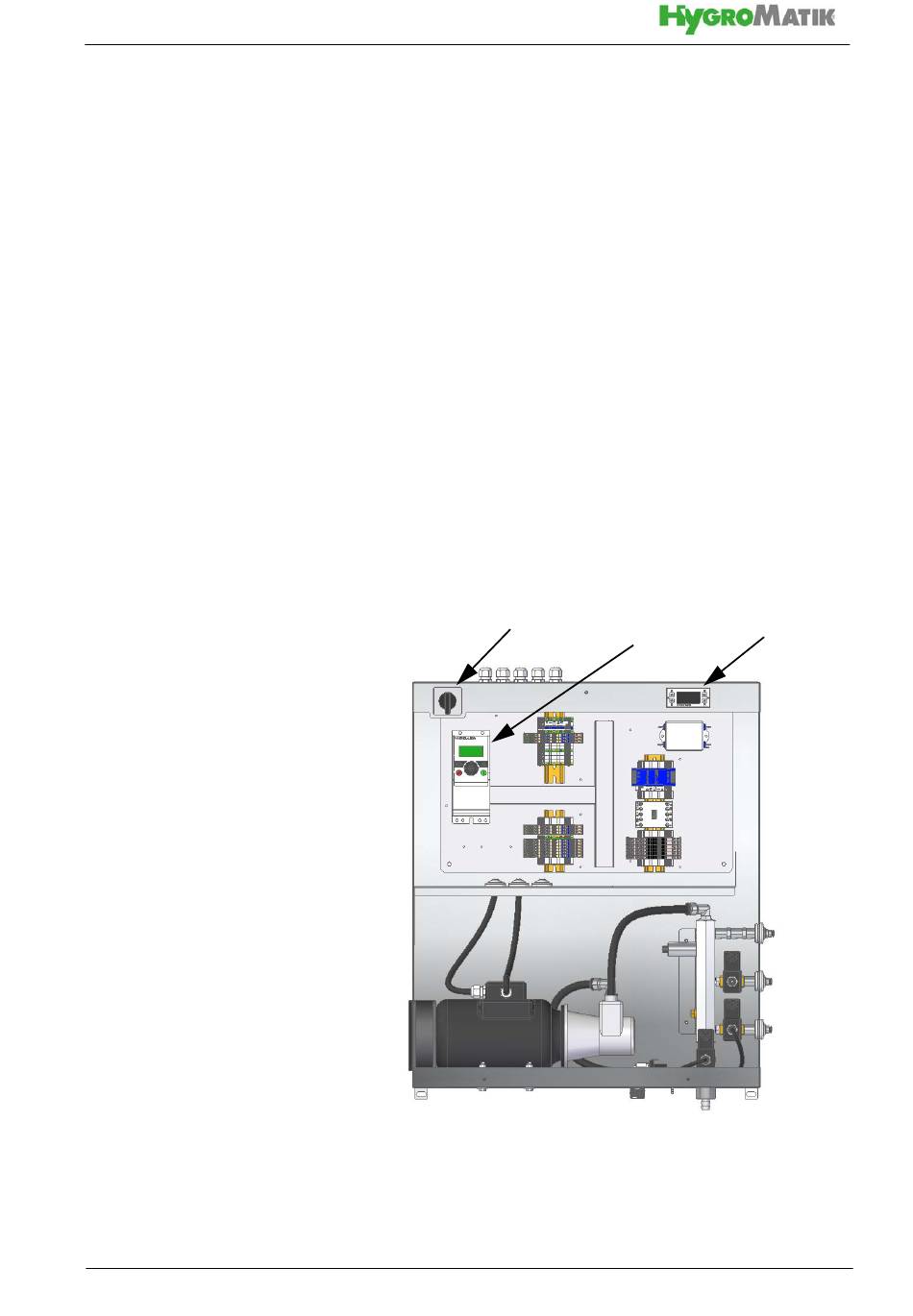

HygroMatik Düsensystem LPS
1 - Hauptschalter
2 - Frequenzumrichter
3 - SPS Steuerung
1
2
3
Seite 47
