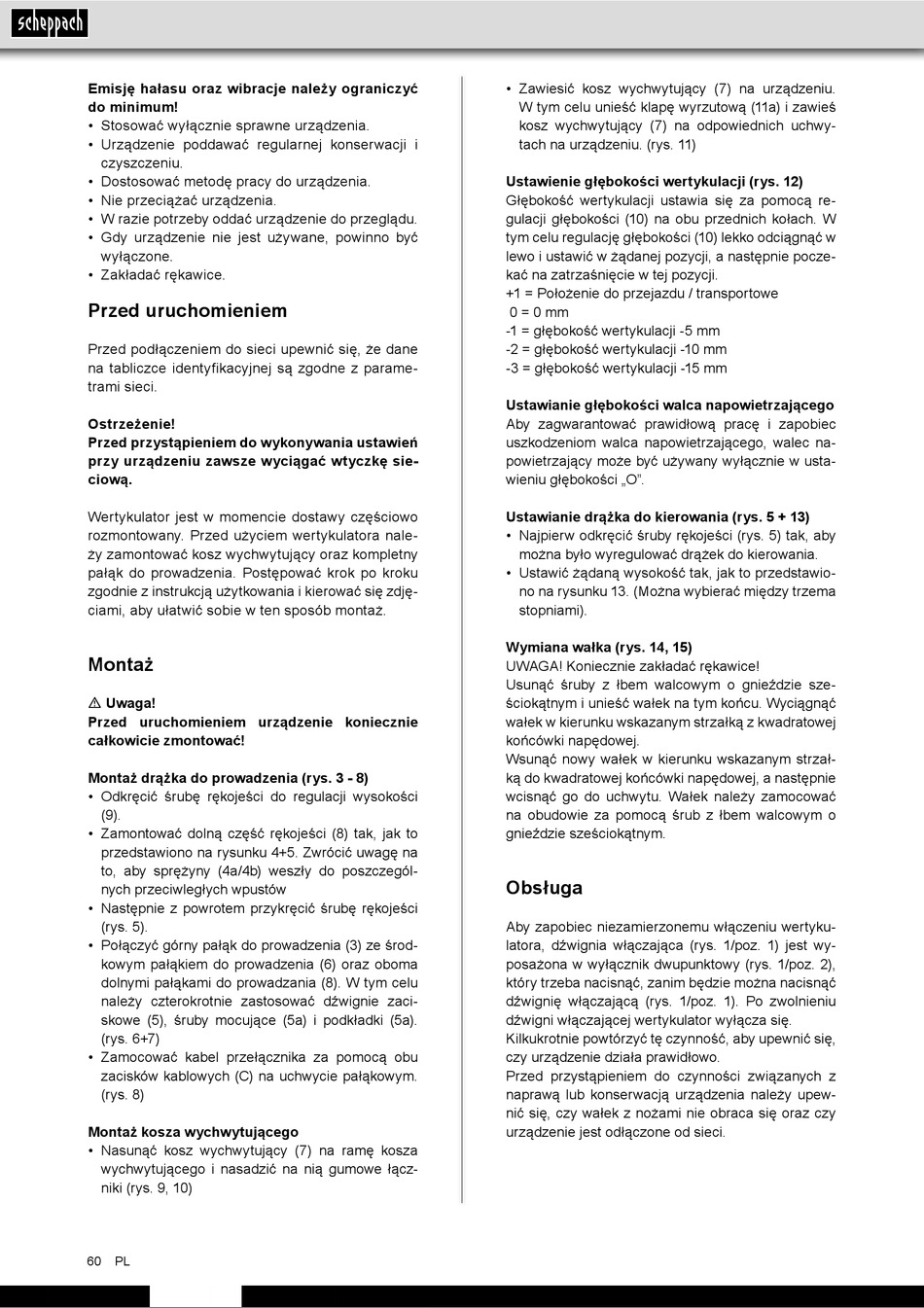

Emisję hałasu oraz wibracje należy ograniczyć
do minimum!
• Stosować wyłącznie sprawne urządzenia.
• Urządzenie poddawać regularnej konserwacji i
czyszczeniu.
• Dostosować metodę pracy do urządzenia.
• Nie przeciążać urządzenia.
• W razie potrzeby oddać urządzenie do przeglądu.
• Gdy urządzenie nie jest używane, powinno być
wyłączone.
• Zakładać rękawice.

Przed uruchomieniem

Przed podłączeniem do sieci upewnić się, że dane
na tabliczce identyfikacyjnej są zgodne z parame-
trami sieci.
Ostrzeżenie!
Przed przystąpieniem do wykonywania ustawień
przy urządzeniu zawsze wyciągać wtyczkę sie-
ciową.
Wertykulator jest w momencie dostawy częściowo
rozmontowany. Przed użyciem wertykulatora nale-
ży zamontować kosz wychwytujący oraz kompletny
pałąk do prowadzenia. Postępować krok po kroku
zgodnie z instrukcją użytkowania i kierować się zdję-
ciami, aby ułatwić sobie w ten sposób montaż.
Montaż
m Uwaga!
Przed uruchomieniem urządzenie koniecznie
całkowicie zmontować!
Montaż drążka do prowadzenia (rys. 3 - 8)
• Odkręcić śrubę rękojeści do regulacji wysokości
(9).
• Zamontować dolną część rękojeści (8) tak, jak to
przedstawiono na rysunku 4+5. Zwrócić uwagę na
to, aby sprężyny (4a/4b) weszły do poszczegól-
nych przeciwległych wpustów
• Następnie z powrotem przykręcić śrubę rękojeści
(rys. 5).
• Połączyć górny pałąk do prowadzenia (3) ze środ-
kowym pałąkiem do prowadzenia (6) oraz oboma
dolnymi pałąkami do prowadzania (8). W tym celu
należy czterokrotnie zastosować dźwignie zaci-
skowe (5), śruby mocujące (5a) i podkładki (5a).
(rys. 6+7)
• Zamocować kabel przełącznika za pomocą obu
zacisków kablowych (C) na uchwycie pałąkowym.
(rys. 8)
Montaż kosza wychwytującego
• Nasunąć kosz wychwytujący (7) na ramę kosza
wychwytującego i nasadzić na nią gumowe łącz-
niki (rys. 9, 10)
60 PL
• Zawiesić kosz wychwytujący (7) na urządzeniu.
W tym celu unieść klapę wyrzutową (11a) i zawieś
kosz wychwytujący (7) na odpowiednich uchwy-
tach na urządzeniu. (rys. 11)
Ustawienie głębokości wertykulacji (rys. 12)
Głębokość wertykulacji ustawia się za pomocą re-
gulacji głębokości (10) na obu przednich kołach. W
tym celu regulację głębokości (10) lekko odciągnąć w
lewo i ustawić w żądanej pozycji, a następnie pocze-
kać na zatrzaśnięcie w tej pozycji.
+1 = Położenie do przejazdu / transportowe
0 = 0 mm
-1 = głębokość wertykulacji -5 mm
-2 = głębokość wertykulacji -10 mm
-3 = głębokość wertykulacji -15 mm
Ustawianie głębokości walca napowietrzającego
Aby zagwarantować prawidłową pracę i zapobiec
uszkodzeniom walca napowietrzającego, walec na-
powietrzający może być używany wyłącznie w usta-
wieniu głębokości „O".
Ustawianie drążka do kierowania (rys. 5 + 13)
• Najpierw odkręcić śruby rękojeści (rys. 5) tak, aby
można było wyregulować drążek do kierowania.
• Ustawić żądaną wysokość tak, jak to przedstawio-
no na rysunku 13. (Można wybierać między trzema
stopniami).
Wymiana wałka (rys. 14, 15)
UWAGA! Koniecznie zakładać rękawice!
Usunąć śruby z łbem walcowym o gnieździe sze-
ściokątnym i unieść wałek na tym końcu. Wyciągnąć
wałek w kierunku wskazanym strzałką z kwadratowej
końcówki napędowej.
Wsunąć nowy wałek w kierunku wskazanym strzał-
ką do kwadratowej końcówki napędowej, a następnie
wcisnąć go do uchwytu. Wałek należy zamocować
na obudowie za pomocą śrub z łbem walcowym o
gnieździe sześciokątnym.
Obsługa
Aby zapobiec niezamierzonemu włączeniu wertyku-
latora, dźwignia włączająca (rys. 1/poz. 1) jest wy-
posażona w wyłącznik dwupunktowy (rys. 1/poz. 2),
który trzeba nacisnąć, zanim będzie można nacisnąć
dźwignię włączającą (rys. 1/poz. 1). Po zwolnieniu
dźwigni włączającej wertykulator wyłącza się.
Kilkukrotnie powtórzyć tę czynność, aby upewnić się,
czy urządzenie działa prawidłowo.
Przed przystąpieniem do czynności związanych z
naprawą lub konserwacją urządzenia należy upew-
nić się, czy wałek z nożami nie obraca się oraz czy
urządzenie jest odłączone od sieci.
