Ten-Haaft Cytrac DX VISION III Montageanleitung Seite 45

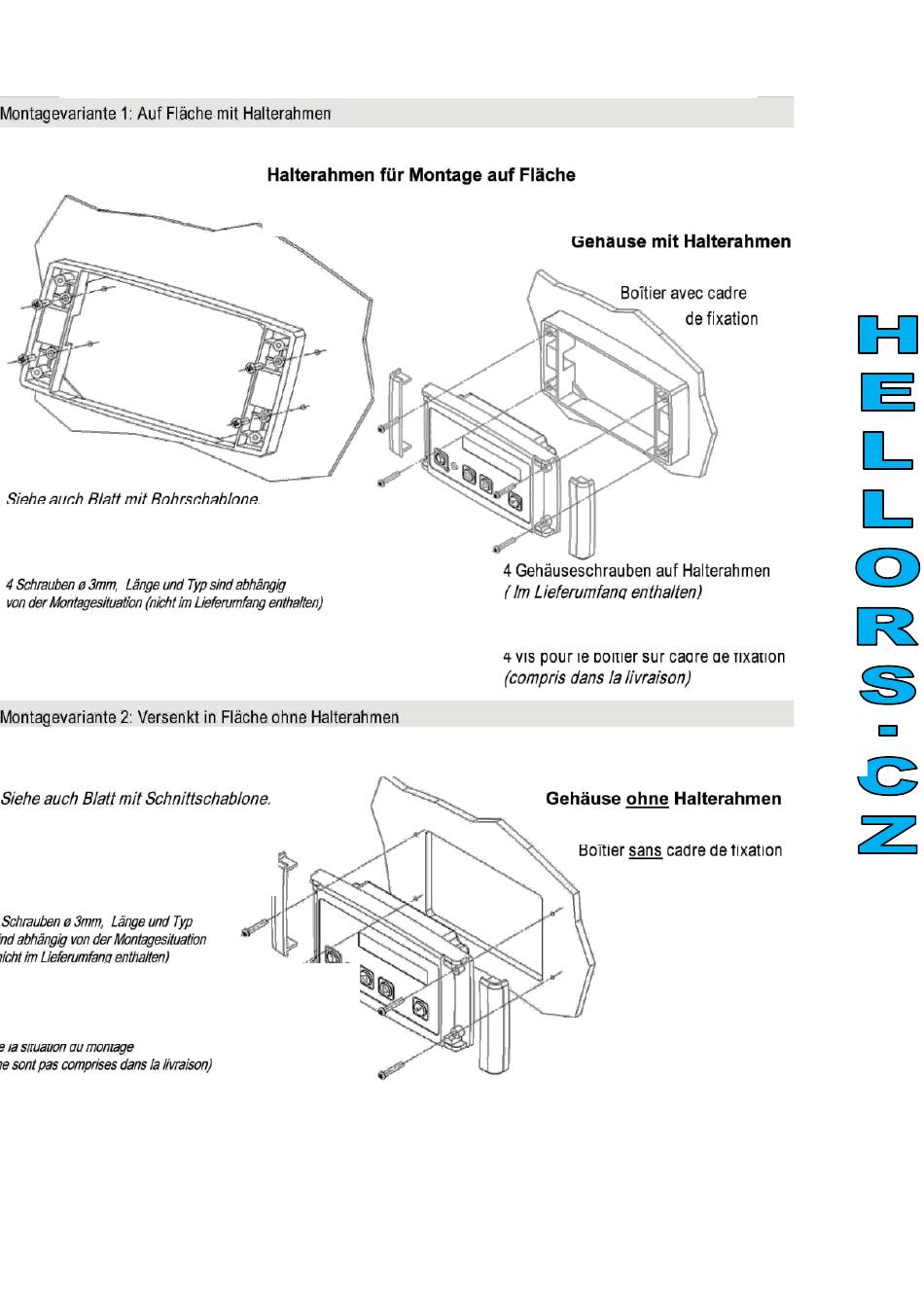

2 Montagevarianten zum Einbau von ten Haaft Bedienteil V II
2 montážní alternativy pro řídící jednotku ten Haaft V II
2 alternatives de montage du boitier de commande ten Haaft V II
Viz strana s vrtacím vzorem
Voir page avec modele de percage
4 šrouby o průměru 3 mm, délka a typ záleží namontážní situaci
(nejsou součástí balení)
Alternativa 2: vložený do povrchu bez rámečku /Encastré dans la surface sans cadre de fixation
Viz také strana s řezným vzorem
Voir page avec modele
De percage./coupage
šroubky o průměru 3 mm, délka a typ
záleží na situaci montáže (nejsou součástí
balení)
Upevňovací rám pro montáž na povrch
Cadre de fixation pour Montage sur surfaces
Skříň s upevňovacím rámem
4 šrouby upevňovacího rámu (součást
balení)
Skříň bez fixačního rámu
