Setzen Sie die Außeneinheit auf die Montageplatte so auf, dass das Steckergehäuse und der Kabelauslass der
Außen-einheit zum Fahrzeugheck zeigen. Mit 4 Muttern festschrauben und die kleinen Abdeckungen aufsetzen. Jede
andere Position der Anlage ist nicht zulässig und führt zum Erlöschen der Gewährleistung. Wurde die Montageplatte
vorher richtig montiert, so zeigen das LNB und der Kabelauslass jetzt in Richtung Fahrzeugheck.
Befestigen der Winkelverschraubung (Dachdurchführung)
Die Winkelverschraubung muss auf dem Fahrzeugdach so montiert werden, dass sie in Richtung
Fahrzeugheck zeigt und dementsprechend der Kabeleingang spritzwassergeschützt hinten liegt.
Für eine unkomplizierte Kabelverlegung innerhalb des Fahrzeugs ist es von Vorteil, die Entfernung
zwischen Winkelver-schraubung und Bedienteil sowie Receiver so kurz wie möglich zu halten.
a) Fertigen
Sie
Dachdurchbruch mit ca. 20-30 mm Durchmesser an.

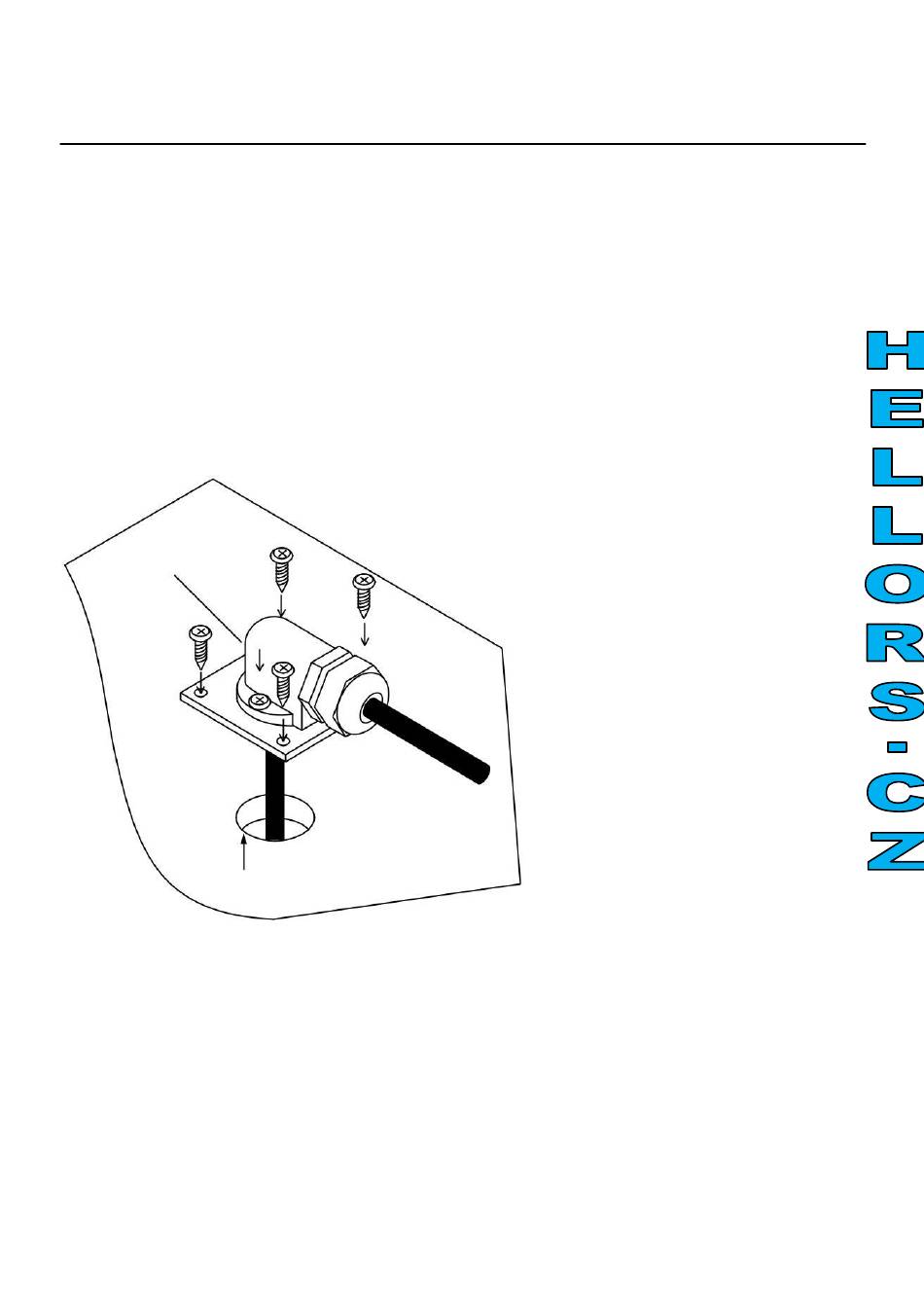

Winkelverschraubung
ø
b) Verlegen Sie das Kabel ordentlich auf dem Fahrzeugdach z.B. in
einem Kabelkanal und führen dann das aus der
Winkelverschraubung kommende Kabel nach unten zum Bedienteil.
c) Die kleine Montageplatte für die Winkelverschraubung wird auf dem
Fahrzeugdach mit handelsüblicher Karosserieklebedichtmasse verklebt und
anschließend verschraubt. Für die Reinigung der kleinen Montageplatte
und des Daches verwenden Sie bitte ein spezielles Reinigungsmittel,
welches vom Hersteller der stark klebenden Karosseriedichtmasse (z.B.
Sikaflex, Teroson 1K-Pur, Würth Klebt und dichtet) empfohlen wird.
Tragen Sie nach Ablüften des Reinigers die Dichtmasse auf die
Unterseite der Montageplatte auf und verschrauben Sie diese nach dem
Aufsetzen auf das Dach mit den beiliegenden 4 Blechschrauben.
für
die
Kabeldurchführung
20-30 mm
einen
18
