EX-1112HMS
3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 3.1 (Gen1) B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+
3.3 Jumper Einstellungen

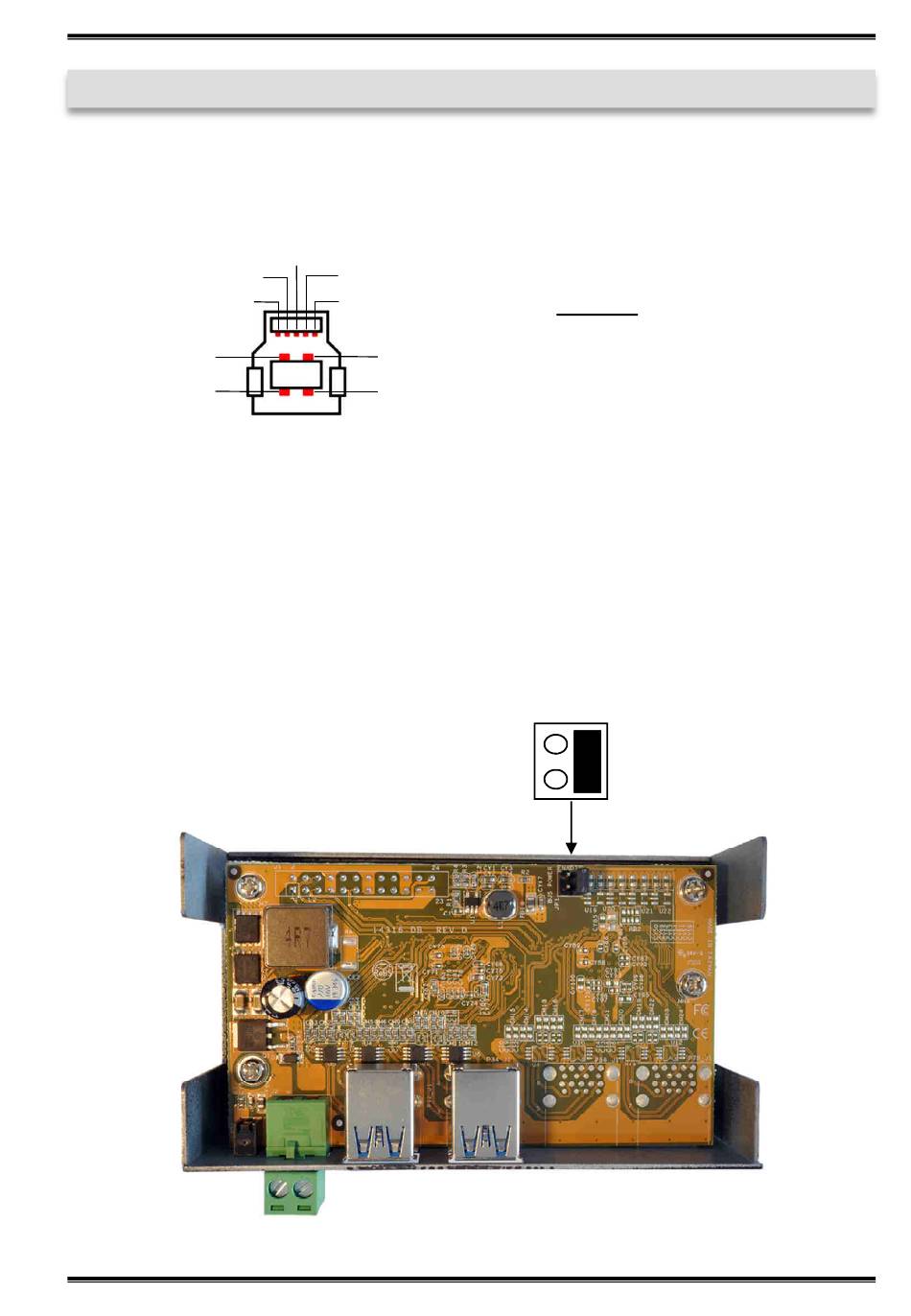

Die EX-1112HMS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber die
Möglichkeit die EX-1112HMS mit Bus-Power zu versorgen. Dafür müssen Sie zu erst
das Gehäuse mit den zwei Schrauben auf den Seiten öffnen. Nun müssen Sie den
Jumper JP1 von DIS (Disable) auf ENA (Enable) setzen. Siehe nachfolgende Abbil-
dung.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
ENA DIS
JP1
