5.14.2 SOSTITUZIONE LAMPADE FARO ANTERIORE
Sostituzione lampade anabbagliante / abbagliante e luce di
posizione

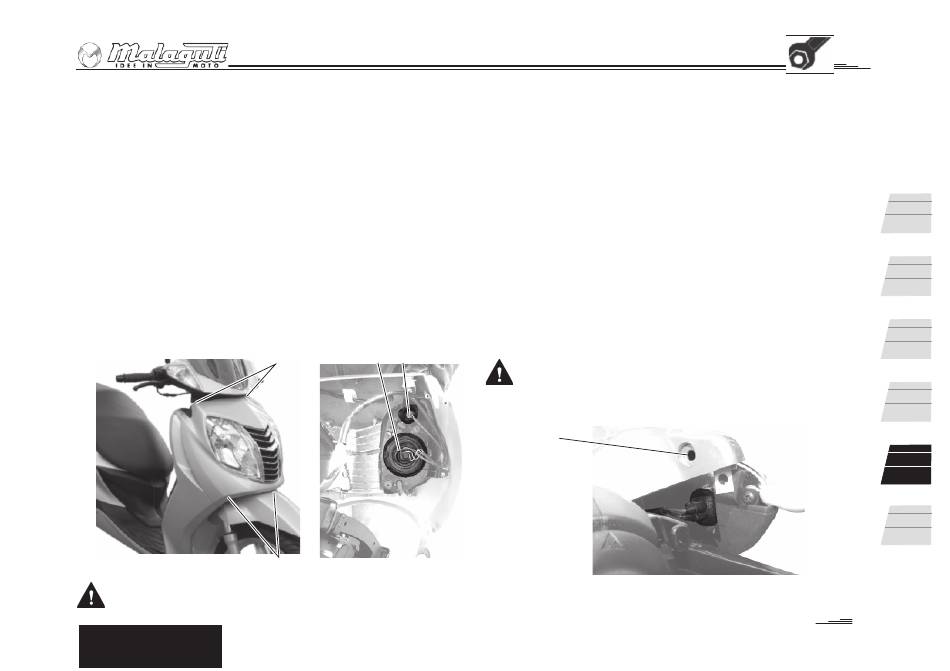

• rimuovere lo scudo svitando le 4 viti (V - Fig. 37).
Lampade anabbagliante / abbagliante (A - Fig. 38)
• rimuovere il connettore del cablaggio, il cappuccio in gomma
e la molla di contenimento
• sostituire la lampada
• riposizionare la molla di contenimento, il cappuccio in gomma
e il connettore del cablaggio. Rimontare lo scudo.
Luce di posizione (P - Fig. 38)
• estrarre il portalampada in gomma
• sostituire la lampada
• riposizionare il portalampada in gomma (a pressione) e
rimontare lo scudo.
Fig. 37
Nell'effettuare le operazioni sopra descritte, prestare molta attenzione a non danneggiare le parti presenti nelle vicinanze
(trasmissioni, cablaggi, guarnizioni,ecc.)
ITALIANO
A P
V
V
Fig. 38

5.15 INDICATORE DI DIREZIONE ANTERIORE

• Indicatore di direzione anteriore (C - Fig. 35)
Lampada 12V - 16W (W16W)
5.15.1 SOSTITUZIONE LAMPADE INDICATORE DI
DIREZIONE ANTERIORE
• Svitare la vite (V - Fig. 39) (destra o sinistra, a seconda della
lampada da sostituire) che fissa i gusci di copertura manubrio
• con le mani, aumentare la distanza fra i due gusci
• estrarre il portalampada in gomma, ruotandolo in senso antiorario
• sostituire la lampada
• rimontare il portalampada in gomma, ruotandolo in senso
orario. Fissare la copertura manubrio
Il mancato funzionamento di uno dei quattro indicatori è
segnalato dall'aumentata frequenza dei lampeggi della
spia "indicatori di direzione", posta sul cruscotto.
V
1
2
3
4
5
6
Fig. 39
41
