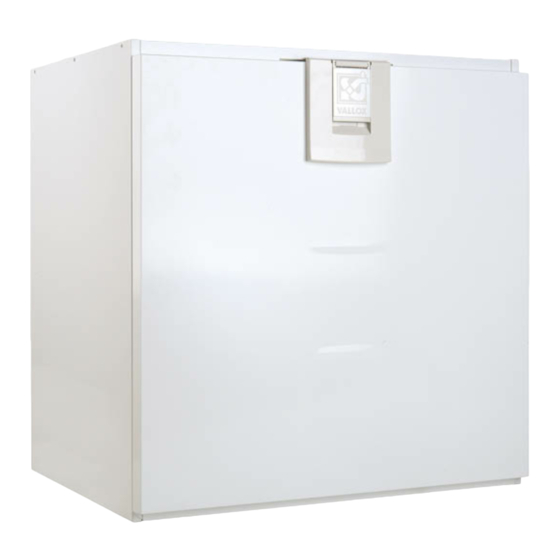

Vallox 145 SE R Bedienungs- Und Wartungsanleitung

Niedrigenergie-lüftungsgerät mit wärmerückgewinnung und bedarfsabhängiger abtauautomatik
Vorschau ausblenden Andere Handbücher für 145 SE R:

Werbung

© Vallox
1.09.600 D
17.6.2013

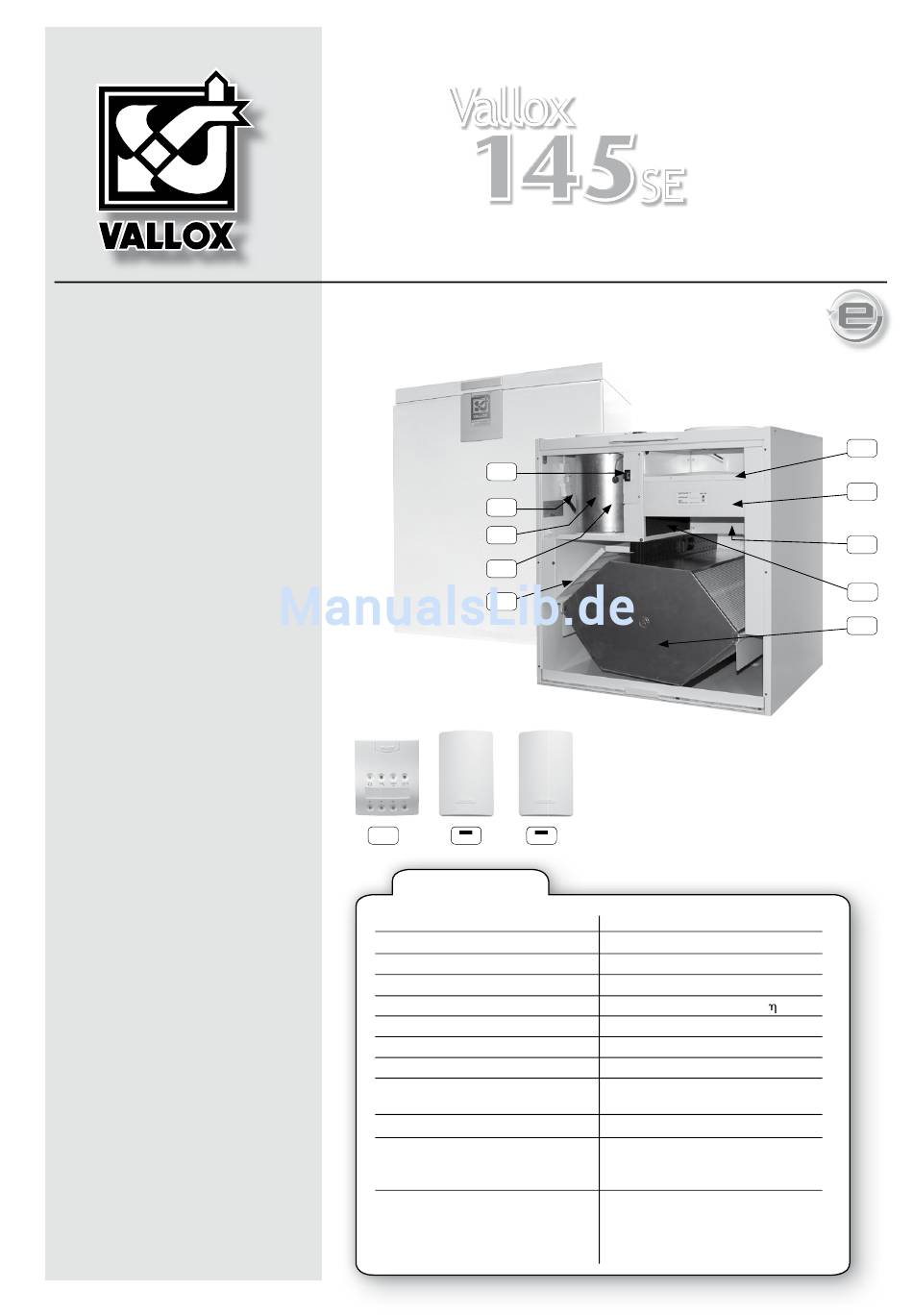

1
Abluftventilator (hinter
der Schutzabdeckung)
2
Zuluftventilator (Abluftkanal hinten)
3
Außenluftfi lter F7
4
Wärmetauscher
5
Sommer/Winter-Klappe
6
Außenluftfi lter G4
7
Abluftfi lter G4
8
Nachheizregister
(hinter dem Abluftkanal)
9
Sicherheitsschalter
10 Zusatzheizregister
(hinter dem Abluftkanal)
11 Reglereinheit DIGIT SED
12 Kohlendioxidfühler
13 Feuchtefühler
Vallox
145
Niedrigenergie-Lüftungsgerät mit Wärmerückgewinnung
und bedarfsabhängiger Abtauautomatik
Bedienungs-, Wartungs-
und technische Anweisung
9
8
2
10
7
11
12
12
TECHNISCHE DATEN
Elektroanschluss
Kapselungsklasse
Ventilatoren
Abluft
Gleichstrom (C)
Zuluft
Wärmerückgewinnung
Umgehung des Wärmetauschers
Elektrisches Nachheizelement (Standard)
Zusatzheizung
Filter
Zuluft
Abluft
Gewicht (enthält das Gewicht der Verpackung)
Regelung der Lüftungsleistung
Zubehör
SE
Abbildung: Modell R
13
13
230 V, 50 Hz, ≈ 11,9 A (Stecker)
IP 34
150 dm
/s 100 Pa
3
140 dm
/s 100 Pa
3
Kreuzgegenstrom-Wärmetauscher, >80 %
Automatisch
900 W, 3,9 A
1500 W, 6,5 A
G4 und F7
G4
88 kg
- Steuerung über Reglereinheit
- CO
- und Feuchteregelung
2
- Fernkontrollsteuerung (Spannungssignal)
- CO
Fühler
2
- %RF-Fühler
- Isolierte Durchführungsplatte für Zwischendecke
- Fußgestell
Typ
3710
Modelle
VALLOX 145 SE R
VALLOX 145 SE L
6
3
1
5
4

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vallox 145 SE R

  • Seite 1 3710 Modelle Vallox VALLOX 145 SE R VALLOX 145 SE L Niedrigenergie-Lüftungsgerät mit Wärmerückgewinnung und bedarfsabhängiger Abtauautomatik © Vallox Bedienungs-, Wartungs- 1.09.600 D und technische Anweisung 17.6.2013 Abluftventilator (hinter der Schutzabdeckung) Zuluftventilator (Abluftkanal hinten) Außenluftfi lter F7 Wärmetauscher Sommer/Winter-Klappe Außenluftfi lter G4 Abluftfi...
  • Seite 2 Fühler eingesetzt wird, erfolgt die Regelung der 0,20...1,25 VDC Ventilatorleistung nach dem höchsten Messwert. 1,75...2,25 VDC • An das Gerät VALLOX 145 SE können als Zusatzausstattung 1 - 2 2,75...3,25 VDC Kohlendioxid-Fühler angeschlossen werden. 3,75...4,25 VDC • Die Regelung wird an der Reglereinheit ein- und ausgeschaltet;...
  • Seite 3 • Der Alarm bei hohem Kohlendioxidgehalt schaltet das Relais in einem 1-Sekunden-Intervall. Symbol des Kamin-/ Stoßlüftungsschalters • Bei sonstigen Störungen sind die Kontakte geschlossen. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 4 Taste. Siehe separate Anleitung 4.2. Das Zeitintervall der Wartungsanzeige Wartungsinterval wird mit den + und - Tasten gewählt. Das Intervall wird in Monaten angegeben. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 5 Einstellwert braucht außer in extremen Problemsituationen nichts die Außentemperatur niedriger als geändert werden, und auch dann empfehlen wir, sich an die Vallox- die Temperatur der Wärmetauscher- Wartung zu wenden. Die Regelung erfolgt mit den + und - Tasten. Siehe Umgehung ist, steht die Sommer-/Winter- Werkseinstellung in der Tabelle.
  • Seite 6: Werkseinstellungen

    Wahl des Tages und Blättern der Uhrzeit mit den + oder - Tasten eingesehen werden. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 7: Wartung

    WARTUNG Filter Vor Beginn der Wartungsarbeiten Beim Öffnen der Gerätetür des VALLOX 145 SE unterbricht der Sicherheitsschalter (S) die Stromzufuhr. Ziehen Sie trotzdem noch den Gerätestecker heraus. Ziehen Sie vor Beginn der Wartungsarbeiten am VALLOX 145 SE immer den Geräterstecker heraus.
  • Seite 8 Bodenwanne überprüft werden. Bei Bedarf reinigen. Darauf achten, dass kein Wasser in elektrische Geräte gelangt. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 9 Filter austauschen. Auch das Wetterschutzgitter überprüfen. ) erscheint in der hinaus angestiegen oder die Lüfterstufe ist 7 oder 8 Anzeige, ansonsten (Zusatzausstattung). funktioniert das Gerät normal. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 10: Technische Daten

    Vallox 145 SE REGELSTELLUNG / LUFTSTROM dm 36/39 56/62 68/74 81/89 92/98 105/113 116/126 131/142 , dB (A) Modell R Modell L © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 11 = Gelb °C mit Überhitzungsschutz YEGN = gelbgrün M Klappenmotor 24 VDC © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 12 Der oben geschilderte Fall kann bei der nachträglichen Installation eines zusätzlichen Reglers auftreten. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 13: Montage

    MONTAGE Montage Der Mindestabstand der Oberseite des Gerätes zur fertigen VALLOX 145 SE wird an einem Ort installiert, dessen Temperatur nicht Deckenfl äche beträgt 30 mm. unter +10 °C absinkt. Ohne Ummantelung ist das Gerät in einem Raum zu installieren, in dem dessen Betriebsgeräusch nicht weiter stört, wie Lagerräume, technische Räume u.ä.
  • Seite 14 Bei Verwendung einer Durchführungsplatte für die Zwischendecke muss sichergestellt werden, dass die Dampfsperre dicht ist. Der Mindestabstand zu den Seitenwänden beträgt 15 mm. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 15: Explosionszeichnung Und Teileverzeichnis

    3468900 (Zusatzausstattung) Nachheizung 900 W L 942210 Abstützung 11 Filterhalter 3466500 © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
