Beschreibung
3.3 Produktvarianten X-300
3.3.7

SCALANCE X308-2LH

Anschlussmöglichkeiten
Der SCALANCE X308-2LH verfügt über folgende Möglichkeiten zum Anschluss von
Endgeräten oder weitereren Netzsegmenten:
● 8 RJ45-Buchsen
● 2 FO-Ports ( für Singlemode Faser)

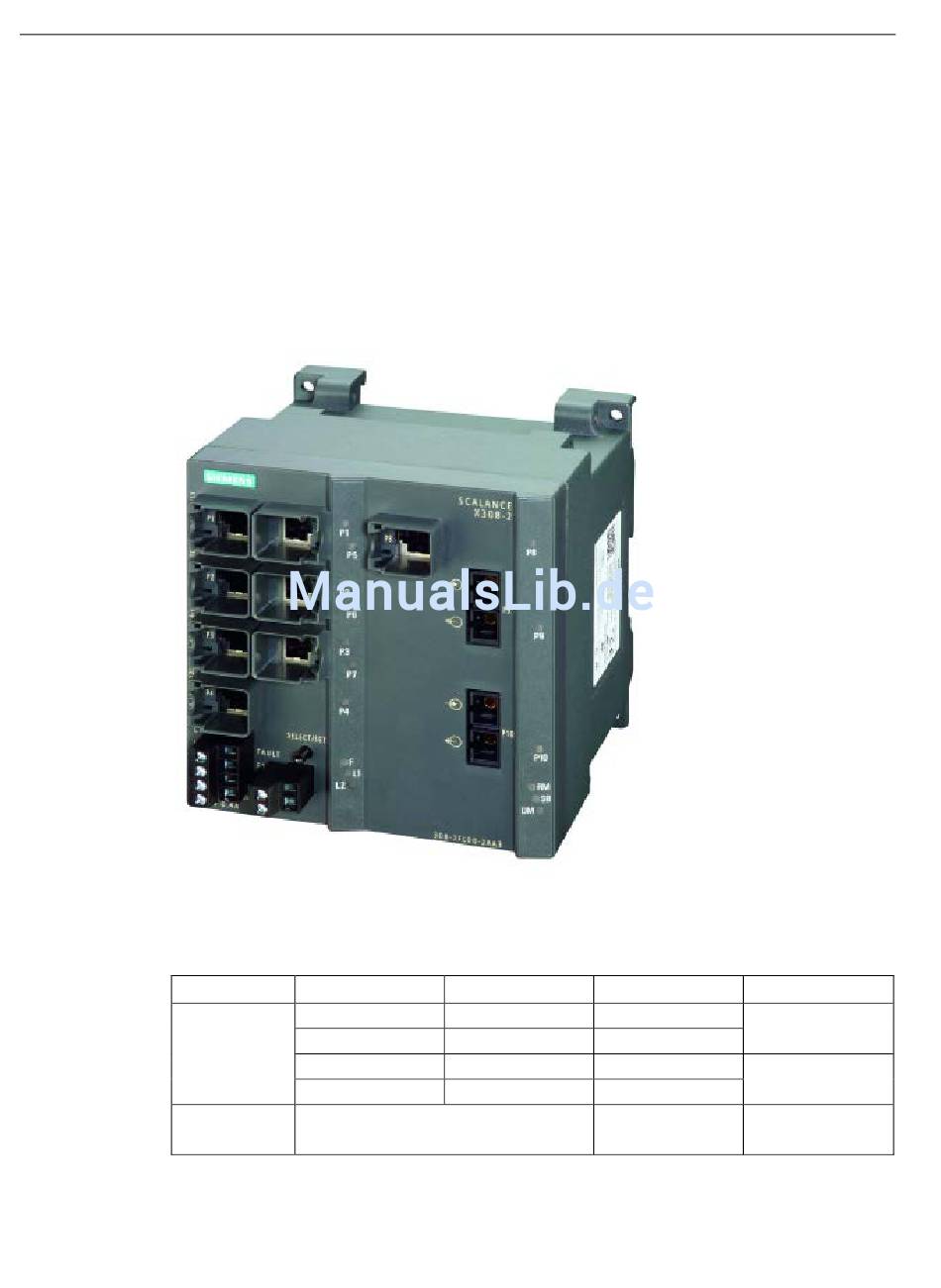

Bild 3-7 SCALANCE X308-2LH
Spalte
Port-Nummer
Anschlussart
22
1 2
P1 P5
P2 P6
P3 P7
P4 -
Elektrisch: Fast Ethernet
3
P8
-
-
-
Elektrisch:
Gigabit Ethernet
Kompaktbetriebsanleitung, 05/2016, A5E00982643-14
4
P9
P10
Optisch:
Gigabit Ethernet
SCALANCE X-300
