- Seite 1 MULTILADER „B6“ BEDIENUNGSANLEITUNG SEITE 2 - 47 MULTI CHARGER „B6“ OPERATING INSTRUCTIONS PAGE 48 - 93 CHARGEUR MULTIPLE « B6 » NOTICE D’EMPLOI PAGE 94 - 139 MULTILADER „B6“ GEBRUIKSAANWIJZING PAGINA 140 - 185 Best.-Nr. / Item No. / N°...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ........................4 Bestimmungsgemäße Verwendung ................5 Lieferumfang ......................... 5 Symbol-Erklärung ......................6 Sicherheitshinweise ...................... 6 Akkuhinweise ........................ 9 a) Allgemein ....................... 9 b) Zusätzliche Informationen zu Lithium-Akkus ............. 11 Verwendbare Akkutypen ..................... 13 Bedienelemente ......................15 Inbetriebnahme ...................... - Seite 3 Seite 13. Bleiakkus (Pb) ......................29 a) Allgemein ......................29 b) Akku laden („CHARGE“) ..................29 c) Akku entladen („DISCHARGE“) ................31 14. Akkudaten speichern ....................32 15. Akkudaten laden ......................34 16. Diverse Grundeinstellungen („USER SET“) .............. 35 17. Warnmeldungen im Display ..................41 18.
-
Seite 4: Einführung
Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken. Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhn- liche Leistungsfähigkeit und permanente Innovation auszeichnen. -
Seite 5: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Der „Multilader-Entlader B6“ dient zum Aufladen von Akkus des Typs NiCd + NiMH (1-16 Zellen), LiPo/LiIon/LiFe (1-6 Zellen) sowie für Bleiakkus (1-10 Zellen, 2V-20V). Der Ladestrom kann abhängig von den angeschlossenen Akkus und deren Zellenzahl/Kapazität zwischen 0.1A und 5.0A eingestellt werden. -
Seite 6: Symbol-Erklärung
4. Symbol-Erklärung Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Das „Hand“-Symbol ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung gegeben werden. 5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver- ursacht werden, erlischt der Garantieanspruch! Für Folgeschäden über- nehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handha-... - Seite 7 Dadurch wird das Ladegerät zerstört, außerdem besteht höchste Gefahr eines Brandes. Trennen Sie in diesem Fall das Produkt sofort von der Betriebsspannung, trennen Sie danach den Akku vom Ladegerät. Der Akku ist außen komplett abzutrocknen bzw. zu reinigen. Betreiben Sie das Ladegerät nicht mehr, bringen Sie es in eine Fachwerkstatt.
- Seite 8 Lassen Sie das Ladegerät (und den/die Akkus) zuerst auf Zimmertempera- tur kommen, bevor Sie das Ladegerät mit der Versorgungsspannung verbin- den und in Betrieb nehmen. Dies kann mehrere Stunden dauern! • Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt durchgeführt werden. Es sind keine für Sie einzu- stellenden bzw.
-
Seite 9: Akkuhinweise
6. Akku-Hinweise Obwohl der Umgang mit Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-/LiIon-/LiFe-Akkus mit ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiCd- oder NiMH-Akkus) sind diverse Vorschriften unbedingt einzuhalten, da andernfalls Explosions- und Brandgefahr besteht. Beachten Sie deshalb unbedingt die nachfolgend genannten Informationen und Sicherheits- hinweise zum Umgang mit Akkus. - Seite 10 Das hier gelieferte Ladegerät verfügt über eine Schutzschaltung gegen Falschpolung. Trotzdem kann eine Falschpolung hier in bestimmten Situa- tionen zu Beschädigungen führen. • Bei längerem Nichtgebrauch (z.B. bei Lagerung) trennen Sie einen evtl. angeschlossenen Akku vom Ladegerät, trennen Sie das Ladegerät von der Versorgungsspannung.
-
Seite 11: Zusätzliche Informationen Zu Lithium-Akkus
b) Zusätzliche Informationen zu Lithium-Akkus Moderne Akkus mit Lithium-Technik verfügen nicht nur über eine deutlich höhere Kapazität als NiMH- oder NiCd-Akkus, sie haben auch ein wesentlich geringeres Gewicht. Dies macht diesen Akkutyp z.B. für den Einsatz im Modellbaubereich sehr interessant, meist werden hier sog. - Seite 12 Bleiakkus dürfen nicht verwendet werden, es besteht Brand- und Explosi- onsgefahr! • Wenn Sie einen Akku mit Lithiumtechnik mit mehr als einer Zelle aufladen, so verwenden Sie unbedingt einen sog. Balancer (z.B. im hier gelieferten Ladegerät bereits integriert). • Laden Sie LiPo-Akkus mit einem Ladestrom von max. 1C. Das bedeutet, dass der Ladestrom den auf dem Akku aufgedruckten Kapazitätswert nicht überschreiten darf (z.B.
-
Seite 13: Verwendbare Akkutypen
7. Verwendbare Akkutypen NiCd Nennspannung: 1,2V/Zelle Max. Ladestrom für Schnellladen: 1C (oder niedriger); bei speziellen dafür ausge- legten Akkus bis zu 2C Entladestrom-Abschaltung bei: 0,85V/Zelle (oder höher) NiMH Nennspannung: 1,2V/Zelle Max. Ladestrom für Schnellladen: 1C (oder niedriger); bei speziellen dafür ausge- legten Akkus bis zu 2C Entladestrom-Abschaltung bei: 1,0V/Zelle (oder höher) - Seite 14 Spannung: 2,0V/Zelle Max. Ladespannung: 2,46V/Zelle Max. Ladestrom für Schnellladen: 0,4C (oder niedriger) Entladestrom-Abschaltung bei: 1,75V/Zelle (oder höher) Falls Sie verschiedene Lithium-Akkus besitzen und mit dem Ladegerät laden bzw. entladen möchten, ist vor dem Anschluss der richtige Akkutyp (LiPo, LiIon, LiFe) einzustellen. Bei falscher Wahl des Akkutyps kann der Akku explodieren oder in Brand geraten!
-
Seite 15: Bedienelemente

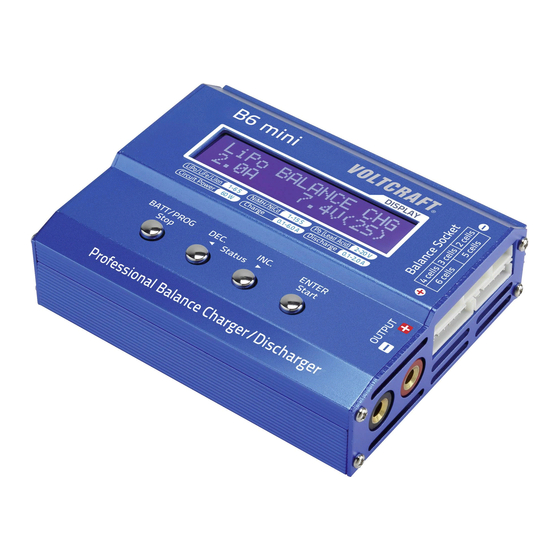

8. Bedienelemente Multilader-Entlader 1 Anschlussbuchse für Versorgungsspannung (11-18V=, stabilisiert) 2 Beleuchtetes LC-Display 3 Balancer-Anschlüsse für 2-, 3-, 4-, 5- und 6zellige LiPo-Akkus 4 Rundbuchsen 4mm zum Anschluss des Akkus 5 Taste „Batt Type/Stop“ für Menü-Auswahl und zum Anhalten des Ladevorgangs 6 Tasten „INC“... -
Seite 16: Inbetriebnahme
9. Inbetriebnahme Das Ladegerät muss mit einer stabilisierten Gleichspannung (11-18V=) betrieben werden. Betreiben Sie das Ladegerät niemals an einer anderen Spannung, dies zerstört das Ladegerät, Verlust von Garantie/Gewährleistung! Je nach angeschlossenem Akku ist ein Ladestrom von bis zu 5A möglich. Aus diesem Grund muss die Stromversorgung entsprechend stark gewählt wer- den. - Seite 17 • Beim Anschluss eines Akkus an das Ladegerät verbinden Sie immer zuerst das Ladekabel mit dem Ladegerät und erst danach den Akku mit dem Ladegerät/Ladekabel. Beim Abstecken gehen Sie in umgekehrter Reihen- folge vor. Andernfalls besteht die Gefahr eines Kurzschlusses (z.B. durch die beiden 4mm-Rundstecker des Ladekabels).
-
Seite 18: Menüstruktur
10. Menüstruktur Start E nter Program S elect LiXX LiXX Charge LiXX Balance Lithium Battery Fast Charg e Batt. Type LiXX LiXX Stop Discharge Storage Start E nter Program Select NiMH Charg e NiMH NiMH NiMH Battery ‘Aut/Man’ Discharge C ycle Batt. -
Seite 19: Lithium-Akkus (Lipo, Liion, Life)
Gewalt an, wenn der Stecker nicht passt! Im Zubehörhandel gibt es passende Adapter für die Balancer-Stecker. Nur bei Verwendung eines Balancers (im Ladegerät „B6“ integriert) so haben alle Zellen nach dem Ladevorgang die gleiche Spannung und es kommt nicht zu einer Überladung einer der Zellen. -
Seite 20: Akku Ohne Balancer-Anschluss Laden ("Charge")
Danach können mit den Tasten „INC“ und „DEC“ die verschiedenen Funktionen ausgewählt werden: • „CHARGE“: Lithium-Akku ohne Balanceranschluss laden • „BALANCE“: Lithium-Akku mit Balanceranschluss laden • „FAST CHG“: Schnellladung eines Akkus • „STORAGE“: Akkus auf einen bestimmten Spannungswert laden bzw. entladen •... - Seite 21 Andernfalls erscheint z.B. folgende Anzeige (abwechselnd): R: 3SER R: 3SER R: 3SER S: 3SER S: 3SER S: 3SER R: 3SER R: 3SER R: 3SER S: 3SER S: 3SER S: 3SER R: 3SER R: 3SER S: 3SER S: 3SER R: 3SER R: 3SER S: 3SER S: 3SER...
-
Seite 22: Akku Mit Balanceranschluss Laden ("Balance")
c) Akku mit Balanceranschluss laden („BALANCE“) Im Gegensatz zum einfachen Ladeprogramm „CHARGE“ wird hier die Spannung jeder einzelnen Zelle überwacht und der Ladestrom entsprechend eingestellt. Neben den normalen zwei Akkuanschlüssen muss auch der Balancer-Anschluss des Akkus an das Ladegerät angeschlossen werden, siehe Kapitel 11. a). Die restliche Vorgehensweise beim Laden ist im Kapitel 11. -
Seite 23: Schnellladung ("Fast Chg")
d) Schnellladung („FAST CHG“) Beim Laden eines Lithium-Akkus wird der Ladestrom durch das verwendete Ladeverfahren bei Lithium-Akkus immer geringer, je voller der Akku ist. Dadurch steigt natürlich auch die Ladezeit. Durch ein spezielles Ladeverfahren wird bei der Schnellladung ein höherer Ladestrom erreicht. -
Seite 24: F) Akku Entladen („Discharge")
f) Akku entladen („DISCHARGE“) Normalerweise ist es bei Lithium-Akkus nicht erforderlich, diese zu entladen (entgegen NiCd- Akkus). Der Akku kann unabhängig von seinem vorhandenem Zustand sofort aufgeladen werden. Falls Sie trotzdem einen solchen Akku entladen möchten, so kann der Entladestrom zwischen 0,1A und 1,0A eingestellt werden. -
Seite 25: Nimh- Und Nicd-Akkus
12. NiMH- und NiCd-Akkus a) Akku laden („CHARGE“) Der einzustellende Ladestrom ist abhängig von der Kapazität des Akkus und sollte üblicher- weise 1C betragen. Beachten Sie dazu jedoch die Angaben des Akkuherstellers. Die Angabe „1C“ bedeutet, dass der Ladestrom dem Wert der Kapazität des Akkus entspricht. Bei einem 3000mAh-NiMH-Akku ist bei 1C also ein Ladestrom von 3.0A einzustellen. - Seite 26 Wenn der Stromwert blinkt, kann durch gleichzeitiges Drücken der Tasten „INC“ und „DEC“ zwischen dem manuellen und dem automatischen Modus umgeschaltet werden. Beim manuellen Modus wird mit dem Strom geladen, den Sie einstellen. Beim automatischen Modus berechnet das Ladegerät den Ladestrom automa- tisch, Sie stellen nur eine Obergrenze für den Ladestrom ein.
-
Seite 27: B) Akku Entladen („Discharge")
b) Akku entladen („DISCHARGE“) • Nachdem Sie im Hauptmenü mit der Taste „Batt Type/Stop“ das „NiMH“- bzw. „NiCd“- Programm ausgewählt und mit der Taste „Start/Enter“ bestätigt haben, können Sie mittels der Taste „INC“ bzw. „DEC“ die Entladefunktion auswählen (Abbildung zeigt NiMH-Akku): NiMH DISCHARGE NiMH DISCHARGE NiMH DISCHARGE... -
Seite 28: C) Zyklus-Programm („Cycle")
c) Zyklus-Programm („CYCLE“) Um Akkus zu testen oder zu „Refreshen“ (einen schwachen, alten Akku leistungsfähiger zu machen), können Sie bis zu 5 Zyklen automatisch nacheinander durchführen. Sowohl die Kombination „Laden/Entladen“ („CHG>DCHG“) bzw. „Entladen/Laden“ („DCHG>CHG“) ist möglich. • Nachdem Sie im Hauptmenü mit der Taste „Batt Type/Stop“ das „NiMH“- bzw. „NiCd“- Programm ausgewählt und mit der Taste „Start/Enter“... -
Seite 29: Bleiakkus (Pb)
13. Bleiakkus (Pb) a) Allgemein Bleiakkus unterscheiden sich völlig von NiMH- oder NiCd-Akkus. Sie können verglichen mit ihrer hohen Kapazität nur geringe Ströme liefern, außerdem ist der Ladevorgang anders. Der Ladestrom für Bleiakkus darf nur maximal 1/10 (1/10 C) der Kapazität des Akkus betragen. Bei einem 5000mAh-Bleiakku (5Ah) darf deshalb maximal ein Ladestrom von 0.5A (500mA) eingestellt werden. - Seite 30 • Um den Ladevorgang zu starten, halten Sie die Taste „Start/Enter“ länger gedrückt (ca. 3 Sekunden). • Falls die Einstellungen falsch sind bzw. das Ladegerät einen Fehler feststellt, so wird ein Warnsignal ausgegeben und eine entsprechende Information im Display. Mit der Taste „Batt Type/Stop“ beenden Sie das Warnsignal; Sie gelangen wieder ins vorherige Einstellmenü...
-
Seite 31: C) Akku Entladen („Discharge")
c) Akku entladen („DISCHARGE“) • Nachdem Sie im Hauptmenü mit der Taste „Batt Type/Stop“ das „Pb“-Programm ausgewählt und mit der Taste „Start/Enter“ bestätigt haben, können Sie mittels der Taste „INC“ bzw. „DEC“ die Entladefunktion auswählen: Pb DISCHARGE Pb DISCHARGE Pb DISCHARGE Pb DISCHARGE Pb DISCHARGE 0.1A... -
Seite 32: Akkudaten Speichern
14. Akkudaten speichern Das Ladegerät hat insgesamt 5 Speicher, in dem Sie Akkudaten/Einstellungen ablegen können. • Wählen Sie im Hauptmenü mit der Taste „Batt Type/Stop“ die Funktion „SAVE DATA“ aus: PROGRAM SELECT PROGRAM SELECT PROGRAM SELECT PROGRAM SELECT PROGRAM SELECT SAVE DATA SAVE DATA SAVE DATA... - Seite 33 • Drücken Sie kurz die Taste „Start/Enter“, der Stromwert in der unteren Zeile blinkt. Bei NiCd- bzw. NiMH-Akkus kann durch gleichzeitiges Drücken der Tasten „INC“ und „DEC“ zwischen dem manuellen und dem automatischen Modus umgeschaltet werden (siehe Kapitel 12. a). Bei Lithium-Akkus muss neben der Einstellung des Ladestroms auch die Einstellung der Zellenzahl erfolgen.
-
Seite 34: Akkudaten Laden
15. Akkudaten laden • Wählen Sie im Hauptmenü mit der Taste „Batt Type/Stop“ die Funktion „LOAD DATA“ aus: PROGRAM SELECT PROGRAM SELECT PROGRAM SELECT PROGRAM SELECT PROGRAM SELECT LOAD DATA LOAD DATA LOAD DATA LOAD DATA LOAD DATA • Drücken Sie die Taste „Start/Enter“, es erscheint im Display z.B. folgende Anzeige, der Speicher „01“... -
Seite 35: Diverse Grundeinstellungen („User Set")
16. Diverse Grundeinstellungen („USER SET“) • Wählen Sie im Hauptmenü mit der Taste „Batt Type/Stop“ das „USER“-Menü aus. USER SET USER SET USER SET USER SET USER SET PROGRAM-> PROGRAM-> PROGRAM-> PROGRAM-> PROGRAM-> • Drücken Sie die Taste „Start/Enter“, es erscheint im Display z.B. folgende Anzeige: LiFe LiFe LiFe... - Seite 36 • Mit der Taste „INC“ gelangen Sie zur nächsten Einstellung (bzw. mit der Taste „DEC“ zur vorhergehenden Einstellung oder mit der Taste „Batt Type/Stop“ zurück ins Hauptmenü). NiMH Sensitivity NiMH Sensitivity NiMH Sensitivity NiMH Sensitivity NiMH Sensitivity D.Peak 10mV/Cell D.Peak 10mV/Cell D.Peak 10mV/Cell D.Peak 10mV/Cell D.Peak 10mV/Cell...
- Seite 37 Die Einstellung „USB Enable“ ist ohne Funktion und darf nicht verwendet werden (sie dient bei anderen Versionen des Ladegeräts zum Umschalten der Anschlussbuchse für den Temperatursensor auf einen USB-/RS232-Port). Drücken Sie kurz die Taste „Start/Enter“. Daraufhin blinkt die untere Anzeige. USB/Temp Select USB/Temp Select USB/Temp Select...
- Seite 38 Wenn ein Ladevorgang startet, so startet auch der interne Timer. Wenn das Ladegerät aus irgendeinem Grund nicht feststellen kann, ob der Akku voll geladen ist (z.B. bei der Delta- U-Erkennung), so wird bei aktiviertem Sicherheitstimer („ON“ = Ein) der Ladevorgang nach Ablauf der hier eingestellten Zeit automatisch beendet.
- Seite 39 Mit den Tasten „INC“ bzw. „DEC“ kann zwischen „ON“ (= Sicherheitsabschaltung aktivert) und „OFF“ (Sicherheitsabschaltung ausgeschaltet) gewählt werden. Speichern Sie die Einstellung mit der Taste „Start/Enter“. Nun beginnt die Kapazität (untere Zeile, rechts) zu blinken. Mit den Tasten „INC“ bzw. „DEC“ lässt sich die Kapazität einstellen (10..50000mAh). Halten Sie die jeweilige Taste für eine Schnellverstellung länger gedrückt.
-
Seite 40: Warnmeldungen Im Display
17. Warnmeldungen im Display REVERSE POLARITY REVERSE POLARITY REVERSE POLARITY REVERSE POLARITY REVERSE POLARITY Die Polarität der Akkuanschlüsse ist vertauscht. Die Verbindung zum Akku ist unberbrochen, z.B. CONNECTION BREAK CONNECTION BREAK CONNECTION BREAK CONNECTION BREAK CONNECTION BREAK wenn der Akku während dem Ladevorgang abge- steckt wurde. - Seite 41 Mit den Tasten „INC“ bzw. „DEC“ kann der Spannungswert eingestellt werden (10..11V). Speichern Sie die Einstellung mit der Taste „Start/Enter“, die Spannung hört auf, zu blinken. • Mit der Taste „INC“ gelangen Sie zur nächsten Einstellung (bzw. mit der Taste „DEC“ zur vorhergehenden Einstellung oder mit der Taste „Batt Type/Stop“...
- Seite 42 Die Spannung in einer Zelle eines Lithium-Akkus BATTERY VOLTAGE BATTERY VOLTAGE BATTERY VOLTAGE BATTERY VOLTAGE BATTERY VOLTAGE (LiPo, LiIon, LiFe) ist zu hoch. Dies kann vorkom- CELL HIGH VOL CELL HIGH VOL CELL HIGH VOL CELL HIGH VOL CELL HIGH VOL men, wenn ein mehrzelliger Akku vorher ohne Balancer geladen wurde.
-
Seite 43: Informationen Des Ladegeräts
18. Informationen des Ladegeräts Während einem Lade-/Entladevorgang werden durch mehrfachen Druck auf die Taste „DEC“ diverse Informationen im Display angezeigt. End Voltage End Voltage End Voltage End Voltage End Voltage Spannung des Akkus bei Lade-/Entlade-Ende 12.6V(3S) 12.6V(3S) 12.6V(3S) 12.6V(3S) 12.6V(3S) Capacity Cut-OFF Capacity Cut-OFF Capacity Cut-OFF... -
Seite 44: Wartung Und Reinigung
19. Wartung und Reinigung Das Produkt ist für Sie wartungsfrei, zerlegen Sie es deshalb niemals. Lassen Sie eine Reparatur ausschließlich von einer Fachkraft bzw. Fachwerkstatt durchfüh- ren, andernfalls besteht die Gefahr der Zerstörung des Produkts, außerdem erlischt die Zulassung (CE) und die Garantie/Gewährleistung. Reinigen Sie das Produkt nur mit einem weichen, sauberen, trockenen und fusselfreien Tuch, verwenden Sie keine Reinigungsmittel, das Gehäuse und die Beschriftung kann dadurch angegriffen werden. - Seite 45 • Achten Sie beim Aufstellen und bei Betrieb darauf, dass die Kabel nicht geknickt oder gequetscht werden. • Decken Sie Ladegerät und Akku niemals ab. Durch einen Hitzestau wird nicht nur das Ladegerät zerstört, sondern es besteht Brand- und Explosions- gefahr! •...
-
Seite 46: Entsorgung
21. Entsorgung a) Allgemein Entsorgen Sie das unbrauchbar gewordene Produkt am Ende seiner Lebens- dauer gemäß den geltenden gesetzlichen Bestimmungen. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen ge- kennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinwei-... -
Seite 47: Technische Daten
22. Technische Daten Betriebsspannung: ......11 - 18V=, stabilisiert Stromaufnahme: ......Abhängig vom Ladestrom und Akku (5A-Netzteil empfohlen) Ladestrom: ........0.1A - 5.0A einstellbar Entladestrom: ........ 0.1A - 1.0A einstellbar Akkutypen: ........NiCd, 1 - 15 Zellen NiMH, 1 - 15 Zellen LiPo/LiIon/LiFe, 1 - 6 Zellen Pb, 1 - 10 Zellen (2V pro Zelle, 2 - 20V) Ausgang: ........ -
Seite 48: Operating Instructions
Information légales Ce mode d'emploi est une publication de la société Voltcraft®, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. +49 180/586 582 7 (www.voltcraft.de). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur.
