Установка Батареек - REVELL MICRO HELICOPTER PYTHON Bedienungsanleitung

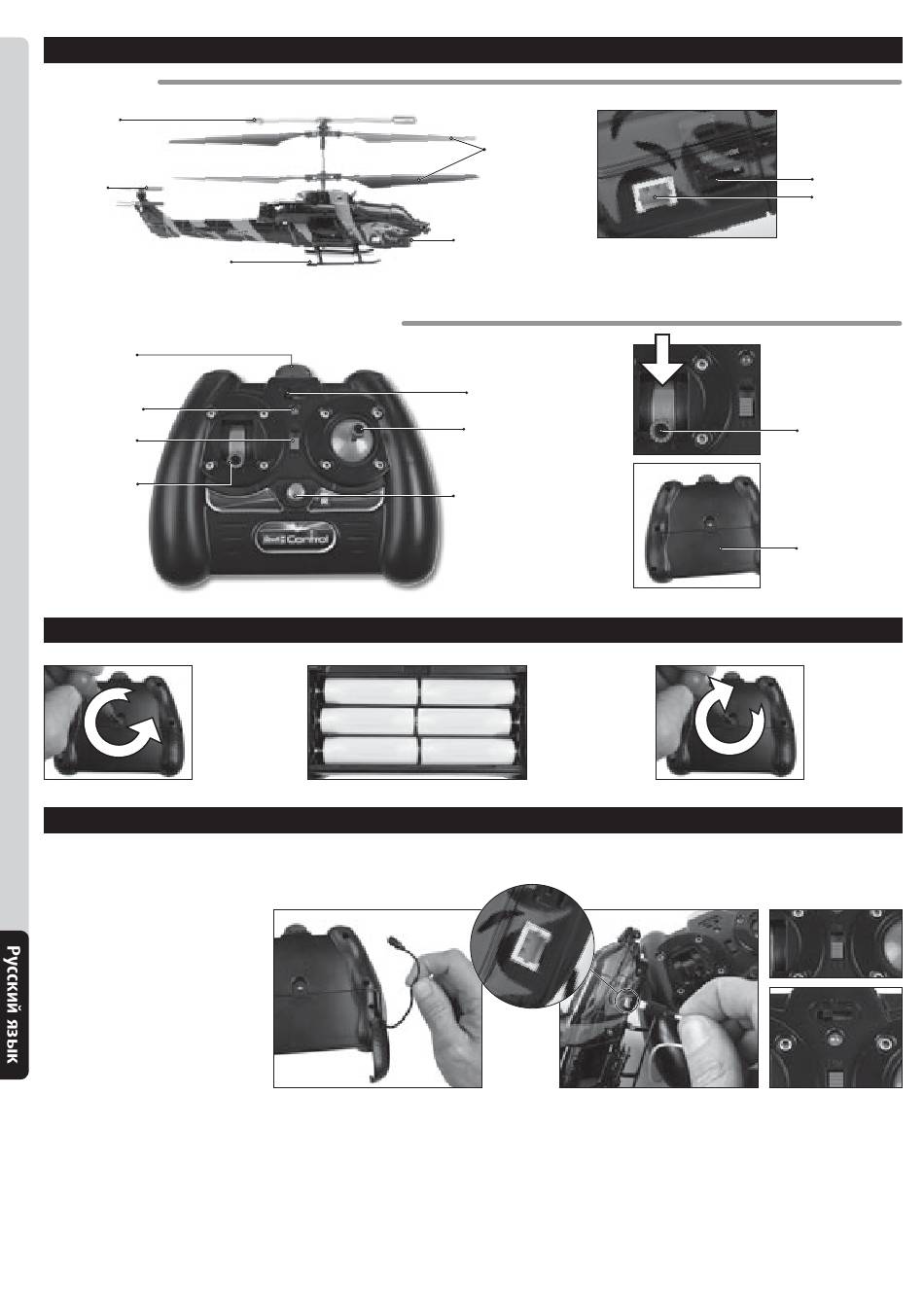

вертолет:
Стабилизатор
Хвостовой винт
Полозья шасси
пУльт дистанционного Управления:
Инфракрасный
передатчик
Светодиод
контроля зарядки
и светодиодный
индикатор включения
„POWER ON"
Переключатель
включения ON/OFF
Регулятор движения
(вверх и вниз)
1. Ослабьте винт
Внимание: перед зарядкой и после каждого полета аккумулятор должен остывать от 10 до 15 минут. В противном случае батарея вертолета может выйти из строя.
Необходимо постоянно контролировать процесс зарядки.
1. Выключите вертолет и пульт управления.
2. Вытяните зарядный кабель из отсека с
нижней стороны пульта управления (рис. 1).
3. Осторожно вставьте штекер зарядного
кабеля в зарядное гнездо вертолета (рис.
2). Штекер должен легко вставляться в
зарядное гнездо – НЕ ПРИМЕНЯЙТЕ СИЛУ.
Если штекер вставлен в зарядное гнездо
неправильно, то вертолет может
повредиться, а при определенных
обстоятельствах возникнет опасность
травмирования.
4. Переведите переключатель питания на
пульте управления в положение „ON"
(рис. 3).
5. Теперь светодиод контроля зарядки горит
оранжевым цветом и отображает процесс
зарядки (рис. 4).
6. Как только загорится желтый светодиод,
процесс зарядки окончен.
7. По окончании зарядки установите
выключатель в положение "OFF" и
отсоедините зарядный кабель от вертолета.
58
вертолет и пульт радиоуправления
крышки
аккумуляторного
отсека и сдвиньте
крышку вниз.
зарядка аккумулятора вертолета
Через 30 минут зарядки вертолет способен
летать прибл. в течение 8 минут.
Лопасти винтов,
вращающихся в
противоположных
направлениях
Фара
Селектор каналов (A, B)
Регулятор движения вперед/назад
Полет влево/вправо
Регулятор балансировки для
поворота вправо/влево
Установка батареек
2. Вставьте 6 батарей
АА на 1,5 В, соблюдая
полярность,
указанную в отсеке
для батарей.
Рис. 1
Вертолет можно заряжать и при помощи входящего в комплект USB-кабеля:
a. Выключите вертолет
b. Осторожно вставьте зарядный кабель в зарядный разъем в вертолете.
c. Вставьте USB-штекер в свободный USB-порт.
d. Процесс зарядки завершен, когда на USB-штекере загорится диод.
e. По окончании зарядки выньте
Рис. 2
Штекер должен входить в зарядный разъем легко – НЕ ПРИМЕНЯЙТЕ
СИЛУ. Если штекер вставлен в зарядный разъем неправильно, вертолет
может выйти из строя и, при определенных обстоятельствах, нанести
травмы.
USB-штекер из USB-порта.
Выключатель
питания
Гнездо для
зарядки
Исходное
положение
внимание: перед
включением
пульта управления
этот регулятор
должен указывать
вниз.
Крышка
аккумуляторного отсека
3. Снова продвиньте
крышку
аккумуляторного
отсека вверх и
привинтите ее.
Рис. 3
Рис. 4
