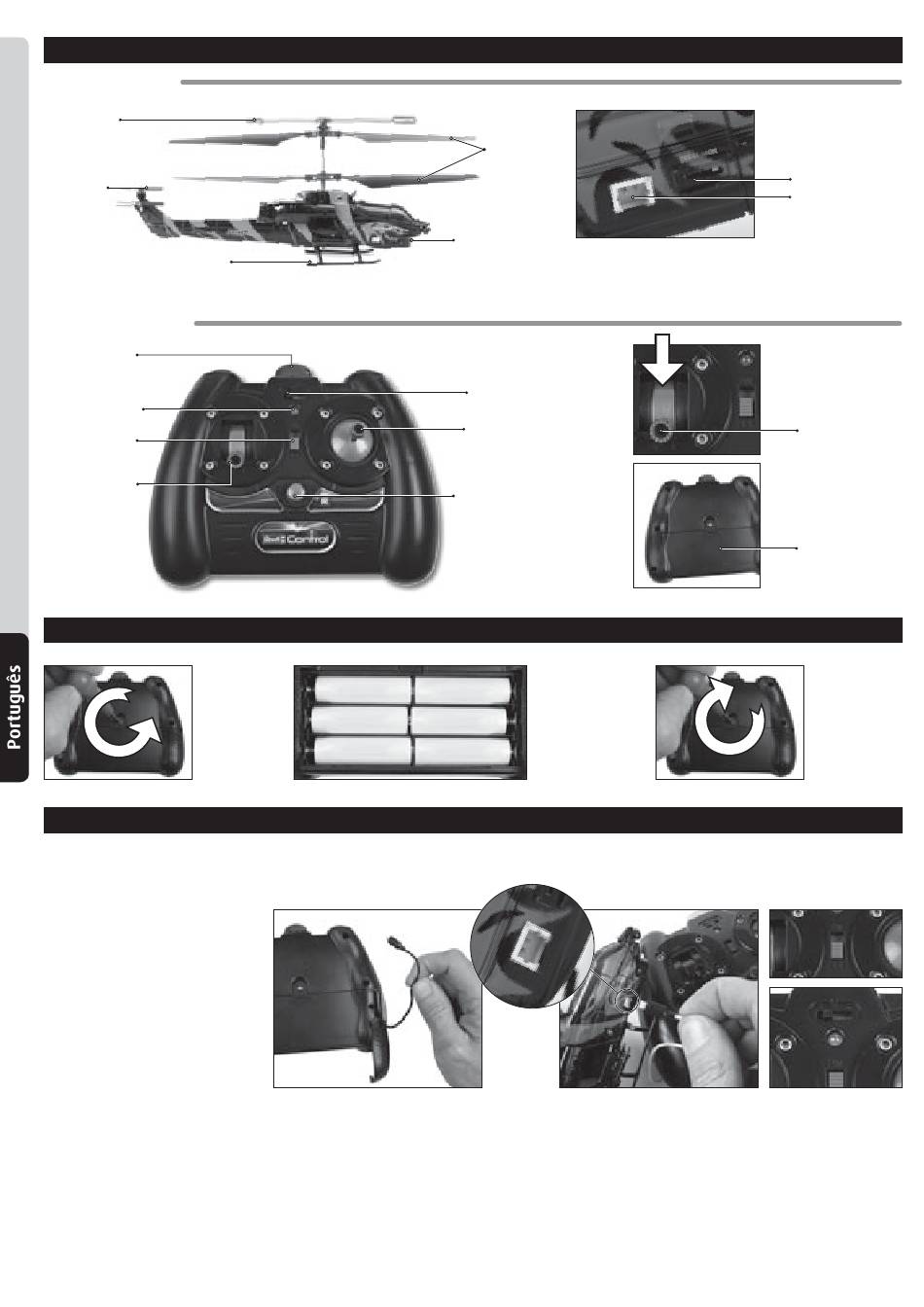

REVELL MICRO HELICOPTER PYTHON Bedienungsanleitung Seite 50

HeLiCóPtero:
Estabilizador
Rotor da cauda
Trem de pouso tipo esqui
teLeCoMANDo:
Emissor de infraver-
melhos
LED do estado de carga
e LED „POWER ON"
Interruptor Power
ON/OFF
Regulador de
empuxo
(para cima &
para baixo)
1. Desapertar o
parafuso da
cobertura da
cavidade das
pilhas e deslizá-la
para baixo.
Atenção: antes de ser carregada e depois de cada voo, a pilha deve arrefecer 10 a 15 minutos. Caso contrário, ela pode danificar-se.
O processo de carga deve ser controlado permanentemente.
1. Desligue o helicóptero e o telecomando.
2. Puxe o cabo de carregamento para fora da
cavidade que se encontra na parte inferior do
telecomando (fig. 1).
3. Ligue a ficha do cabo de carregamento com
cuidado à tomada do helicóptero (fig. 2).
A ficha deve poder entrar facilmente na
tomada – NÃO APLIQUE FORÇA. Se a ficha
não for inserida correctamente na tomada,
o helicóptero pode danificar-se e em certas
circunstâncias pode até correr-se perigo de
lesões.
4. Coloque o interruptor Power do telecomando
em „ON" (fig. 3).
5. Agora, o LED do estado de carga acende-se em
cor de laranja e assinala o processo de carga
(fig. 4).
6. O processo de carga está terminado logo que
o LED se acenda em amarelo.
7. Depois do carregamento, coloque o interruptor
de energia (Power) em „OFF" e desligue o
cabo de carregar do helicóptero.
50
Helicóptero e telecomando
Modo de colocar as pilhas
Modo de carregar a pilha do helicóptero
fig. 1
Depois de um período de carregamento de
aprox. 30 minutos, o helicóptero pode voar
aprox. 8 minutos.
Pás opostas
do rotor
Farol
Selector de banda (A, B)
Voar para a frente/para trás
Voar para a esquerda/para a direita
Regulador para
compensação ao virar
para a direita/para a
esquerda
2. Colocar 6 x pilhas AA
de 1,5 V e prestar
atenção à posição
correcta dos pólos
indicada na cavidade
das pilhas.
Você também pode carregar o helicóptero com o cabo USB incluído no
volume de fornecimento:
a. Desligue o helicóptero
b. Insira a ficha do cabo de carregar cuidadosamente na tomada do helicóptero.
A ficha deve poder entrar facilmente na tomada – NÃO APLIQUE FORÇA.
Se a ficha não for inserida correctamente na tomada, o helicóptero pode
danificar-se e em determinadas circunstâncias pode até correr-se perigo de
lesões.
c. Insira a ficha USB numa porta USB livre
d. O processo de carga está terminado logo que a ficha USB se acende
e. Depois do carregamento, retire a ficha USB da respectiva porta
Interruptor ON/OFF
Tomada de carregamento
Posição de saída
Atenção: antes
de se ligar o
telecomando, este
regulador tem que
apontar para baixo.
Cobertura da
cavidade das
pilhas
3. Deslizar a cober-
tura da cavidade
das pilhas nova-
mente para cima
e aparafusá-la.
fig. 3
fig. 2
fig. 4
