10.2. WÄRMELEISTUNG UND
AUFGENOMMENE LEISTUNG
− "AUSFÜHRUNGEN DER
WÄRMEPUMPE"
Die abgegebene Wärmeleistung und
die elektrische Leistungsaufnahme
unter Bedingungen, die von den
Nennbedingungen abweichen,
werden durch Multiplikation
der Nennwerte (Pt, Pa) mit den
betreffenden Korrekturkoeffizienten
(Ct, Ca) berechnet.
Aus der nachstehenden Grafik
lassen sich die Korrekturkoeffizienten
ermitteln; Bei jeder Kurve wird
die entsprechende Temperatur
des aufbereiteten Warmwassers
angeführt. Angenommen wurde ein
Tenperaturunterschied des Wassers
zwischen Ein- und Ausgang des
Verflüssigers von 5°C.
Die Leistungen beziehen sich auf den
Nettowert der Abtauzyklen.
LEGENDE:
Ca: Korrekturkoeffizient der
Leistungsaufnahme
Ct: Korrekturkoeffizient der
Wärmeleistung.
10.3. FÜR VOM NENNWERT
ABWEICHENDE ∆t
Für von 5°C abweichende ∆t auf
Verdampferseite ist die Tab. 10.4.1 für
die Ermittlung der Korrekturfaktoren
der Kühlleistung und der
Stromaufnahme zu beachten.
10.4.

VERKRUSTUNGSFAKTOREN

Die in der Tabelle angegebenen
Leistungen beziehen sich auf saubere
Rohrleitungen mit Verkrustungsfaktor
= 1.
Für vom Verkrustungsfaktor
abweichende Werte die
Daten der Leistungstabellen
mit den angegebenen
Koeffizienten multiplizieren.
Für die Berücksichtigung der
Verunreinigung der Austauscher
sind die dementsprechenden
Schmutzfaktoren zu verwenden Tab.
10.4.2.
20
INRLPD. 12.09 4086924_01

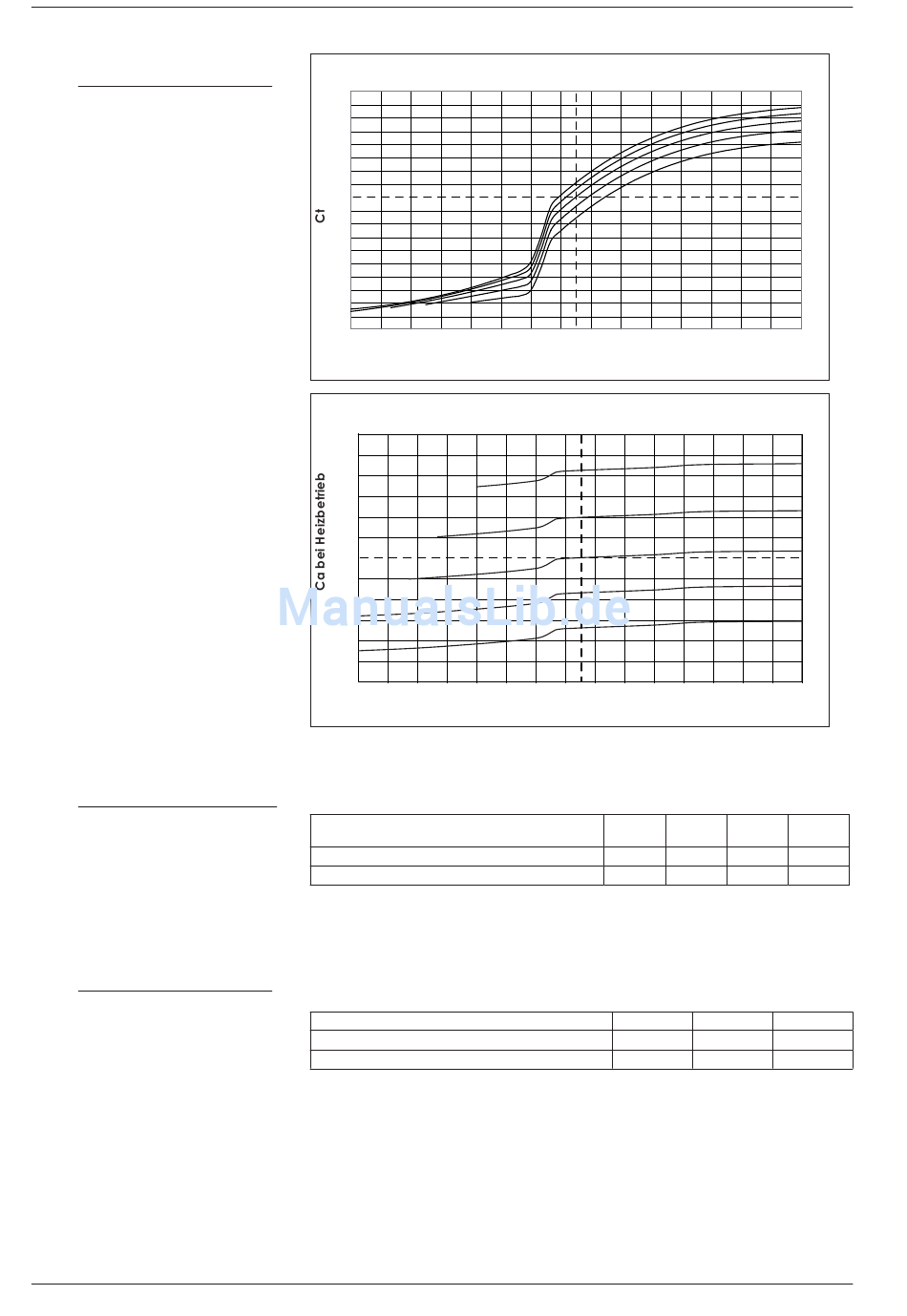

KORREKTURKOEFFIZIENTEN WÄRMELEISTUNG
1,4
1,3
1,2
1, 1
1
0,9
0,8
0,7
0,6
0,5
-15 -12 -9 -6 -3
KORREKTURKOEFFIZIENTEN LEISTUNGSAUFNAHME IM HEIZBETRIEB
1,3
1,2
1,1
1
0,9
0,8
0,7
-15 -12 -9 -6 -3
Tab. 10.4.1
Für vom Nennwert abweichende ∆t im rei-
nen Kühlbetrieb
Korrekturfaktoren der Kühlleistung
Korrekturfaktoren der Leistungsaufnahme
Tab. 10.4.2
Verkrustungsfaktoren [K*m
Korrekturfaktoren der Kühlleistung
Korrekturfaktoren der Leistungsaufnahme
0 3 6 9 12 15
Außentemperatur (°C)
0 3 6 9 12 15
Außentemperatur (°C)
3
0,99
0,99
]/[W] 0,00005
2
1
1
35°C
40°C
45°C
50°C
55°C
18 21 24 27 30
55°C
50°C
45°C
40°C
35°C
18 21 24 27 30
5 8 10
1 1,02 1,03
1 1,01 1,02
0,0001 0,0002
0,98 094
0,98 0,95
