Bei größeren Längen oder anderen
Verlegearten des Kabels obliegt es dem
PROJEKTANTEN den Leitungsschalter, die
Versorgungsleitung, die Schutzerdung
sowie die Anschlusskabel richtig zu
bemessen. Dies erfolgt in Abhängigkeit von:
− der Länge
− dem Kabeltyp
− der Aufnahmeleistung und dem
Standort des Geräts, und der
Raumtemperatur.
ACHTUNG:
Das Anzungsmoment aller Klemmen der
Stromleiter bei der ersten Inbetriebnahme
und dann 30 Tage später prüfen. Dann
das Anzugsmoment aller Klemmen der
Stromleiter halbjährlich prüfen.
Locker sitzende Klemmen können eine
Überhitzung der Kabel und der Bestandteile
verursachen.
23.4. ANSCHLUSS AN DAS
STROMVERSORGUNGSNETZ
− Vergewissern Sie sich, dass an der
Stromleitung, an die der Anschluss
durchgeführt wird, keine Spannung
vorhanden ist.

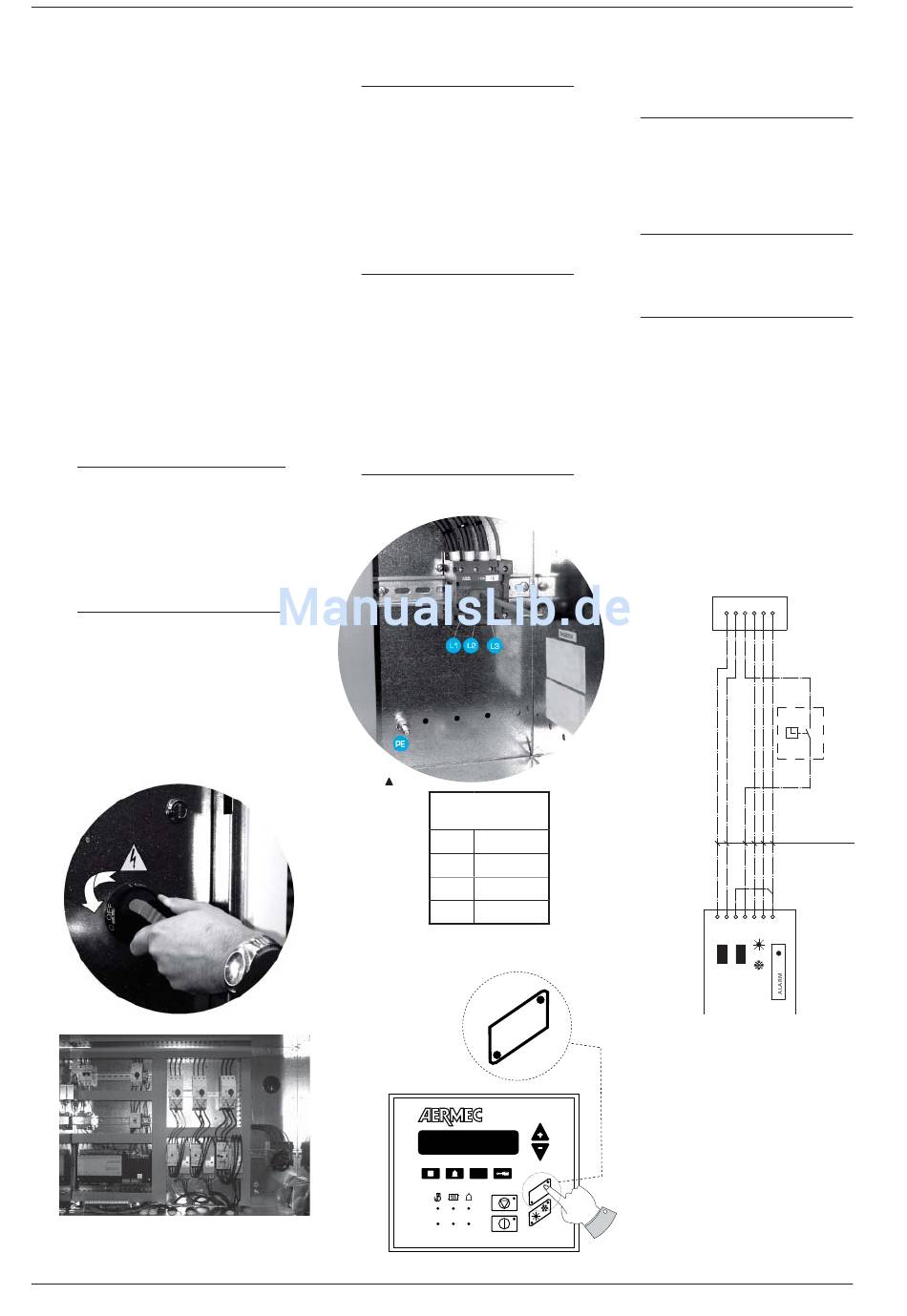

23.4.1. Für den Zugriff auf den
Schaltkasten:
− Betätigen Sie die Schrauben des
Schaltkastens entgegen dem
Uhrzeigersinn um ¼ Umdrehung
− Drehen Sie den Griff des Trennschalters
der Türsperre auf OFF (siehe Abbildung).
Auf diese Weise ist der Schaltkasten
zugängig
Abb. 1
58
INRLPD. 12.09 4086924_01
23.2. ELEKTRISCHER
LEISTUNGSANSCHLUSS
Verlegen Sie für den funktionellen
−
Anschluss
des Gerätes das Stromkabel
zum Schaltkasten im Inneren der Einheit
Abb. 1 auf der vorherigen Seite und
schließen Sie es an die Klemmen des
Trennschalters unter Beachtung von Phase
und Masse an, Abb. 2
23.3. HILFSANSCHLÜSSE ZU LASTEN DES
ANWENDERS/INSTALLATEURS
D
ie Klemmen, auf die in den nächsten
Erläuterungen Bezug genommen wird,
gehören zu den Klemmleisten von GR3.
Sehen Sie für die Erfordernisse der Installation
unbedingt den mit dem Gerät gelieferten
Schaltplan ein. Der Schaltplan muss
zusammen mit den Handbüchern sorgfältig
aufbewahrt werden und für WEITERE EINGRIFFE
AM GERÄT ZUR VERFÜGUNG STEHEN.
23.3.1. Hilfskreisschalter (IAD)
Schließen Sie, um den Hilfskreisschalter
vorzurüsten, das Gerät an die Klemme 4 der
Abb. 2
Legende Abb.
2
L1 Leitung 1
L2 Leitung 2
L3 Leitung 3
PE Masse
SET
C1
C2
Klemmleiste M7 SC sowie an die Klemme 4 der
Fernsteuerung an.
23.3.2. Pumpenschütz (CP01 - CP02)
Schließen Sie, um den Pumpenschütz
vorzurüsten, das Gerät CP01 an die Klemme 2
der Klemmleiste M16 SC und das Gerät CP02
an die Klemmen 4 und 6 der Klemmleiste M1
SE2 an.
23.3.3. Externe Störmeldung (AE)
Schließen Sie zur Vorrüstung einer externen
Störmeldung den Kontakt des Gerätes an die
Klemmen 1 und 2 der Klemmleiste M17 an.
23.3.4. Anschluss PR3 (seriell)
Verbinden Sie die Fernsteuerung PR3 mit
der Klemmleiste M7 SC (wie nachfolgend
angegeben).
Beachten Sie dabei, dass die maximal
zulässige Entfernung 50 m beträgt.
PR3 MUSS NICHT NUR ANGESCHLOSSEN,
SONDERN AUCH AKTIVIERT WERDEN. Siehe
dazu die nebenstehende Vorgehensweise.
ANSCHLUSS DER
FERNSTEUERUNG - PR3
COMANDO A DISTANZA
R
L
AKTIVIEREN DER
FERNSTEUERUNG - PR3
Zum Aktivieren der Fernsteuerung PR3:
- Betätigen Sie die Taste L/R auf dem
Bedienfeld von GR3 an der Maschine
(wie die obige Abbildung zeigt).
R
L
R - Beim Aufl euchten der Led neben
dem Buchstaben R (Fernsteuerung)
wird der Betrieb der Maschine mit
der Fernsteuerung aktiviert.
REMOTE CONTROL
M7 SC
6 5 4 3 2 1
IAD
6 x 0,5 MAX 50m
7 6 5 4 3 2 1
0
1
PR
