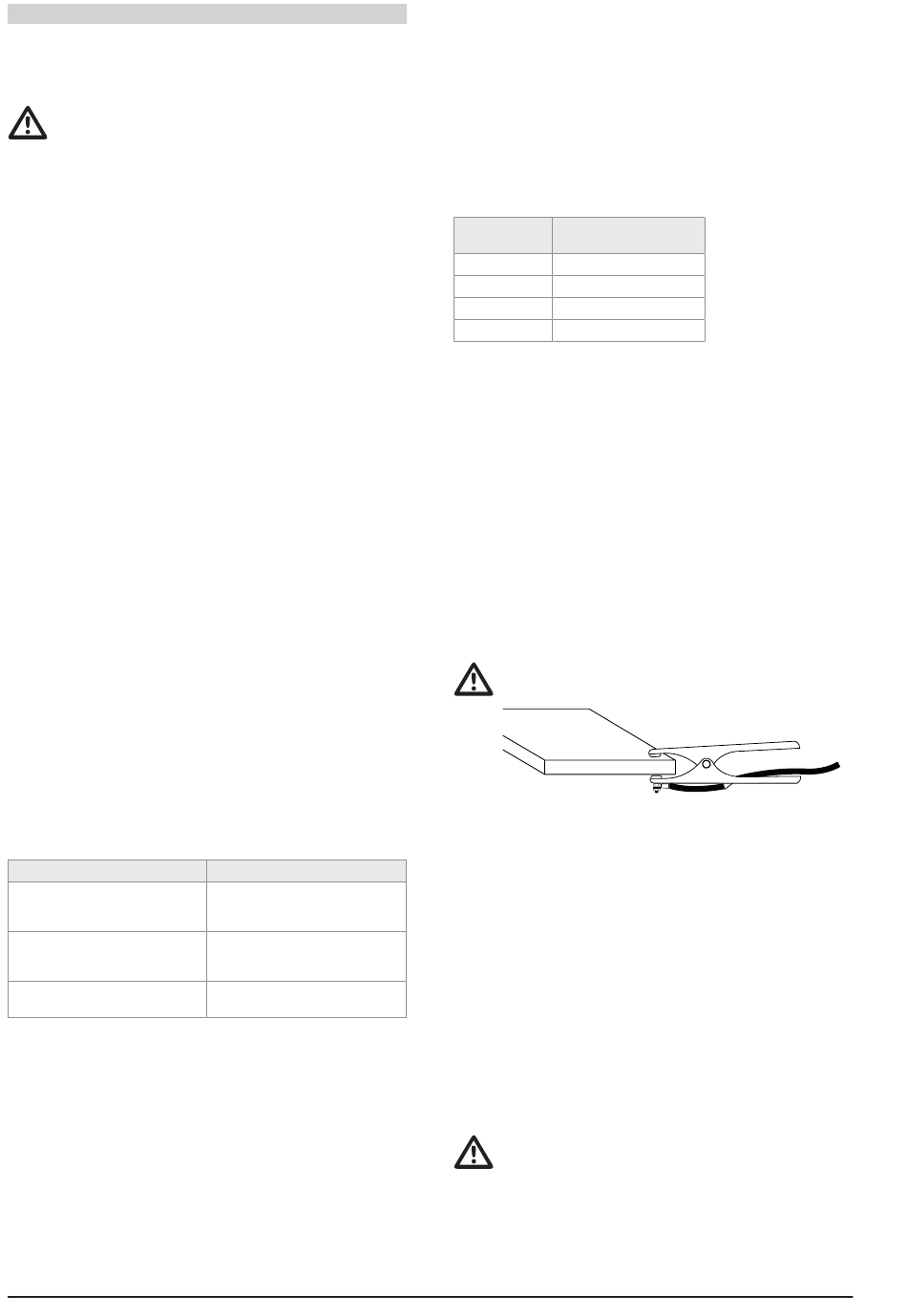

6. Schweißen für Anfänger
Sie haben noch nie eine Schweißung durchgeführt, möchten
dies aber gerne einmal tun - kein Problem - in diesem Kapi-
tel wird Ihnen jeder Handgriff schrittweise erklärt.
Vergessen Sie jedoch niemals:
Schweißen ist gefährlich und kann bei unsachgemä-
ßer Anwendung schwere Verletzungen hervorrufen!
Wir übernehmen ausdrücklich keine Haftung für die in
diesem Kapitel beschriebenen Tätigkeiten und daraus
evtl. resultierenden Verletzungen oder Beschädigun-
gen! Stellen Sie sicher, dass Sie die vorangegangenen
Kapitel gelesen und vollinhaltlich verstanden haben.
Im speziellen Kapitel 1 - Sicherheitshinweise.
6.1. Was wird gebraucht
Der Einfachkeit halber wird die erste Schweißung eine MMA
(Handelektroden) Schweißung sein. Sie werden auf einer
Platte mittig eine „unnötige" Schweißnaht setzen (das nennt
man Auftragsschweißen).
Folgende Komponenten werden benötigt:
● Schweißerhelm mit Schutzglas (eine Sonnenbrille ist
NICHT ausreichend!), Gehörschutz, Schweißerhand-
schuhe, Lederschürze
● Schweißgerät (tauglich für MMA Handelektroden),
Elektrodenhalter und Werkstückklemme
● Einige rutilumhüllte Stabelektroden RC3, Ø3,2mm
● 2 Baustahlplatten unlegiert, nicht gehärtet (das nennt
man Weichstahl). Die Stärke sollte in etwa 5-8mm sein.
Die Abmessungen sind eigentlich egal, jedoch sollten
die Platten nicht kleiner als 20x30cm sein.
● Einen geschützten, windstillen Arbeitsplatz an dem Sie
niemanden (auch nicht sich selbst) gefährden.
6.2. Was ist Schweißen eigentlich
Unter Schweißen versteht man die Vereinigung von Grund-
werkstoffen unter Anwendung von Wärme, mit oder ohne
Druck bzw. mit oder ohne Schweißzusatzwerkstoff.
Durch die Vereinigung ergibt sich ein kontinuierlicher in-
nerer Aufbau der verbundenen Metalle. Das Ergebnis des
Schweißens ist die Schweißnaht. Schweißverbindungen kön-
nen somit eine ideale Verbindung von Stahlbauteilen sein,
da die Kräfte unmittelbar, das heißt ohne weitere Stoßbau-
teile, übertragen werden.
6.2.1 Elektrodenschweißen (MMA / E-Hand)
Stahlkern und Umhüllung der Stabelektrode gehen beim
MMA (E-Hand)-Schweißprozess durch die Wärme des Licht-
bogens in Schmelze und Gas über. Gleichzeitig wird ein Teil
des Grundmaterials aufgeschmolzen. Die abgekühlte Stahl-
schmelze wird zur Schweißnaht, die abgekühlte Schmelze
der Umhüllung zur Schlacke.
Vorteile
Einfache Handhabung,
geringe Einrichtungskosten
Breites Anwendungsgebiet
durch beliebige Schweißposi-
tion
Auch für Zwangspositionen
sicher einsetzbar.
Das Schweißverhalten und Nahtaussehen werden maßgeb-
lich von der Umhüllung bestimmt. Verwendung finden ruti-
lumhüllte und basische Stabelektroden.
Rutilumhüllte Elektroden haben einen feintropfigen Werk-
stoffübergang und führen zu feinschuppigen, glatten und
flachen Nähten. Sie sind sowohl an Gleichstrom als auch an
Wechselstrom verschweißbar. Die Schlacke lässt sich leicht
entfernen, zum Teil ist sie selbstlösend.
Wegen der besseren Schweißeigenschaften werden wesent-
lich mehr rutilumhüllte Stabelektroden verarbeitet als die
nachfolgend beschriebenen mit basischer Hülle.
Basisch umhüllte Elektroden sind ausschließlich mit Gleich-
strom (Elektrode am Pluspol) verschweißbar. Wegen des
gröberen Tropfenüberganges lassen sie sich gut in Zwangs-
positionen schweißen. Aufgrund ihrer guten Spaltüber-
12
Nachteile
Immer erneutes Ansetzen beim
Wechseln der Elektrode
(Kerben, Aufhärtungen)
Geringe Effizienz (Erzeugung
Schweißgut je Zeiteinheit)
Große Erfahrung des Schwei-
ßers notwendig
brückbarkeit werden sie häufig für Wurzelnähte eingesetzt.
Im Vergleich zu den rutilumhüllten Stabelektroden ist hier
die Naht grobschuppiger und die Schlacke vergleichswei-
se schlechter zu entfernen. Bei beiden Hüllentypen ist mit
möglichst kurzem Lichtbogen zu arbeiten.
Feuchtigkeit in der Elektrodenumhüllung kann Schweiß-
verhalten und Schlackenabgang verschlechtern sowie zu
offenen Poren und bei empfindlichen Stählen (z.B. Fein-
kornstähle, nichtrostende ferritische Stähle) zu Kaltrissen
führen. Basisch umhüllte hochlegierte Stabelektroden sind
weniger porenempfindlich als rutilumhüllte.
6.2.2. Basis-Richtwerte MMA Schweißstrom
Ø Elektrode
Schweißstrom (=+)
[ mm]
[ A ]
2,5
70 - 100
3,2
110 - 160
4,0
170 - 220
5,0
230 - 280
6.3. Übungsvorbereitung
● Entfernen Sie alle „Stolperfallen" aus Ihrem Arbeitsbe-
reich (Schläuche, Kabel, usw.).
● Stellen Sie sicher, daß während des Schweißvorgangs
kein Gegenstand in den Arbeitsbereich fallen kann.
● Stellen Sie sicher, daß keine anderen Personen wäh-
rend des Schweißvorgangs gefährdet werden können.
Das Werkstück:
● Reinigen Sie die Oberfläche. Entfernen Sie Schmutz,
Staub, Fett, Altlacke, o.ä.
● Legen Sie das Werkstück flach auf eine passende, nicht
brennbare Unterlage.
● Stellen Sie sicher, dass der Hauptschalter des Schweiß-
gerätes ausgeschalten ist!
● Schließen Sie den Gerätestecker der Werkstückklemme
am (-) POL des Schweißgerätes an.
● Klemmen Sie die Werkstückklemme an der Metallplatte
(Ihrem Werkstück) an.
Achten Sie auf einen guten elektrischen Kontakt mit
dem Werkstück.
● Schließen Sie den Gerätestecker des Elektrodenhalters
an den (+) POL des Schweißgerätes an. Nicht verges-
sen - der Hauptschalter bleibt ausgeschaltet!
● Klemmen Sie die 3,2mm Elektrode in den Elektroden-
halter ein.
Ihr Arbeitsplatz:
● Sie sollten die meisten Schweißtätigkeiten nach Mög-
lichkeit im Sitzen ausführen. In einer verspannten (z.B.
gebückten) Position zu Schweißen ist niemals zu emp-
fehlen - schon gar nicht für Anfänger.
● Legen Sie das Werkstück so vor sich, daß sie die
Schweißnaht quer führen können (z.B. von links nach
rechts). Keinesfalls sollte die Naht von Ihnen weg oder
zu Ihnen verlaufen.
● Ziehen Sie sich die Schutzkleidung an. Lederschürze,
Gehörschutz, Schweißerhelm mit Schutzglas, Schwei-
ßerhandschuhe. Kontrollieren Sie, daß alle Hautstellen
bedeckt sind.
Trockenübung:
● Setzen Sie sich an Ihren Arbeitsplatz.
Nicht vergessen - der Hauptschalter des Schweißge-
rätes bleibt vorerst ausgeschaltet!
● Nehmen Sie den Elektrodenhalter samt Elektrode und
proben Sie die Durchführung einer Quer-Schweißnaht.
Dabei sollten Sie darauf achten, ob Sie während der
Querbewegung irgend etwas behindert oder stört (z.B.
ein Hängenbleiben des Elektrodenkabels o.ä.)
