Elektrischer Anschluss
6.5 Anschließen
1. Verschrauben Sie die PE-Schutzleiter an den vorgesehenen Punkten im Schrank mit dem
2. Schließen Sie die Einspeisekabel an die Netzanschluss-Schiene an.
3. Verschrauben Sie die einzelnen Phasen der Motorkabel mit den Anschlüssen unterhalb
Drehrichtung des Motors
Schließen Sie Asynchronmaschinen mit Rechtsdrehfeld (Blick auf die Antriebswelle) wie folgt
an den Umrichter an:
Tabelle 6-3
Vertauschen Sie bei Linksdrehfeld (Blick auf die Antriebswelle) gegenüber dem Anschluss des
Rechtsdrehfeldes zwei Phasen.
Hinweis
Wenn bei der Kabelmontage ein falsches Drehfeld angeschlossen wurde, und sich das
Drehfeld durch nachträgliches Tauschen der Motorkabel nicht korrigieren lässt, haben Sie
zwei Möglichkeiten:
● Ändern Sie das Drehfeld durch negative Sollwertvorgabe.
● Ändern Sie das Drehfeld über die Parametrierung des Umrichters.
Hinweis
Verschalten Sie die Wicklungen bei Motoren, die in Stern-/Dreieck betrieben werden können,
korrekt. Lesen Sie dazu die Dokumentation des Motors. Halten Sie die erforderliche
Isolationsspannung für den Betrieb des Umrichters ein.
124
entsprechenden Anschluss mit Erdsymbol.
Hinweis
Schließen Sie zuerst die Motorkabel und anschließend die Netzkabel an.

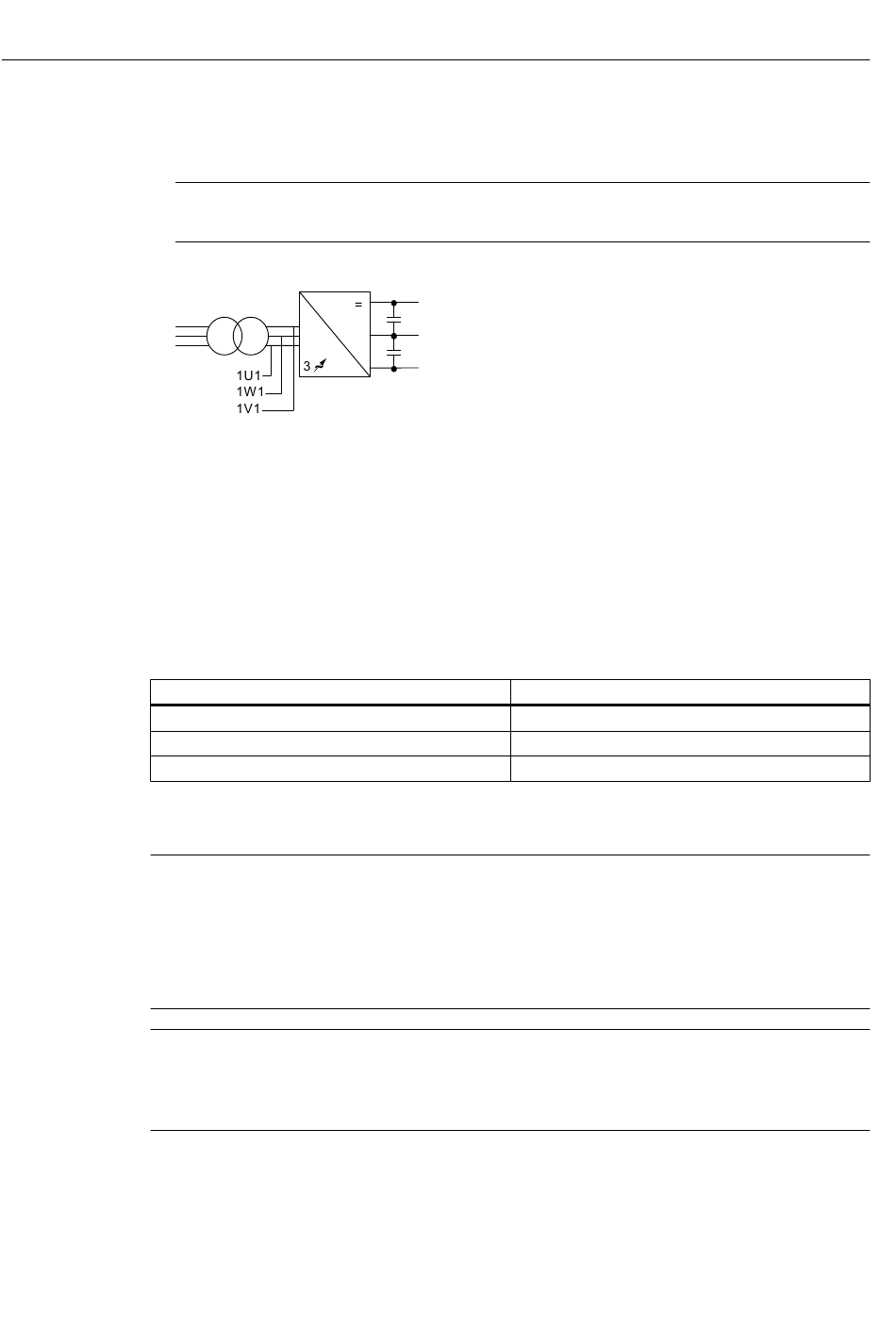

Bild 6-5

Anschluss der Netzleistungskabel

der Ausgangsphasen.
Halten Sie die folgende Anschlussreihenfolge der Leiter ein: U1, V1, W1
Anschlussklemmen des Umrichters und Motors
Umrichter (Anschlussklemmen)
U2/T1
V2/T2
W2/T3
Motor (Anschlussklemmen)
U
V
W
SINAMICS SM150 6SL3815-7NP41-0AA1
Betriebsanleitung 04/2017
