01/2003
Anpassen des Lesegerätes für Anlagen ohne P-Ader
Für Anlagen mit Schleifenwiderstand ≤ 20 Ohm und den Anschluss mit P-Ader sind
werksseitig beide Schieber des DIP-Schalters auf OFF eingestellt und mit einem
Kunststoffplättchen gesichert.
Falls nur zwei Leitungen in einer Anlage vorhanden sind, kann das Lesegerät für den
Betrieb ohne P-Ader eingestellt werden.
In diesem Fall darf nur ein Lesegerät angeschlossen werden in einer Anlage
!
angeschlossen werden.
Dazu ist die Einstellung des DIP-Schalters erforderlich. Für Neuinstallationen ist die
Verwendung einer P-Ader vorzusehen.
Entfernen Sie das Kunststoffplättchen auf dem DIP-Schalter nur, wenn Sie eine
!
Anpassung vornehmen müssen.
–
Entfernen Sie das Kunststoffplättchen.
–
Stellen Sie den DIP-Schalter wie folgt ein.
–
Kleben Sie das Kunststoffplättchen anschließend wieder auf.

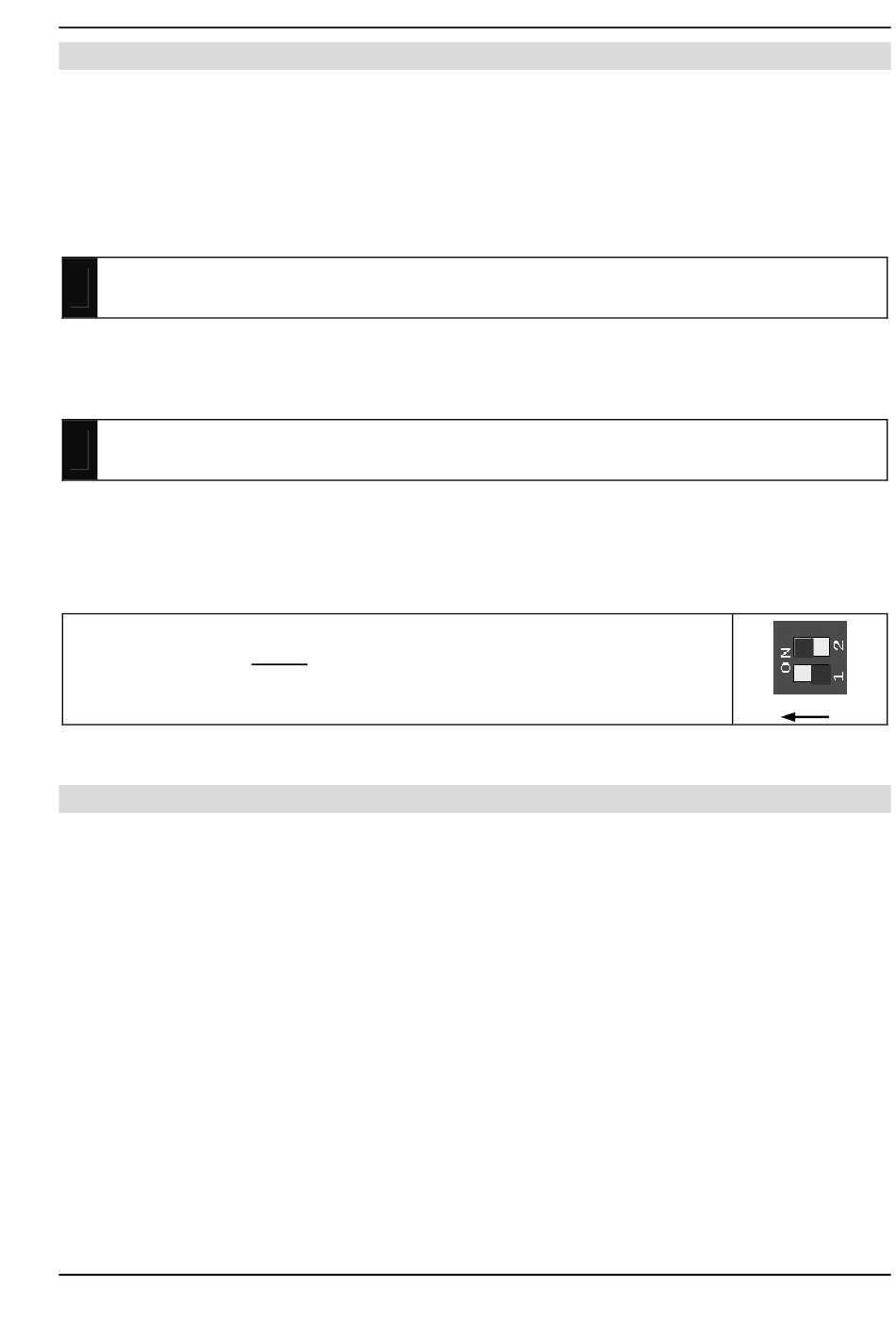

Einstellung:
Schließen Sie das BUS-Versorgungsgerät an die Netzspannung an.
Die Anlage ist betriebsbereit.
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
HOTLINE: 0700 82 74 68 54 • Tel.: 03933/879910 • FAX: 03933/879911
Für Leitungen ≤ 20 Ohm geeignet.
Keine P-Ader!
Schalter 1
ON
Schalter 2
OFF
Inbetriebnahme
Technische Änderungen vorbehalten.
Art.Nr. 0008406 Version 1.1
