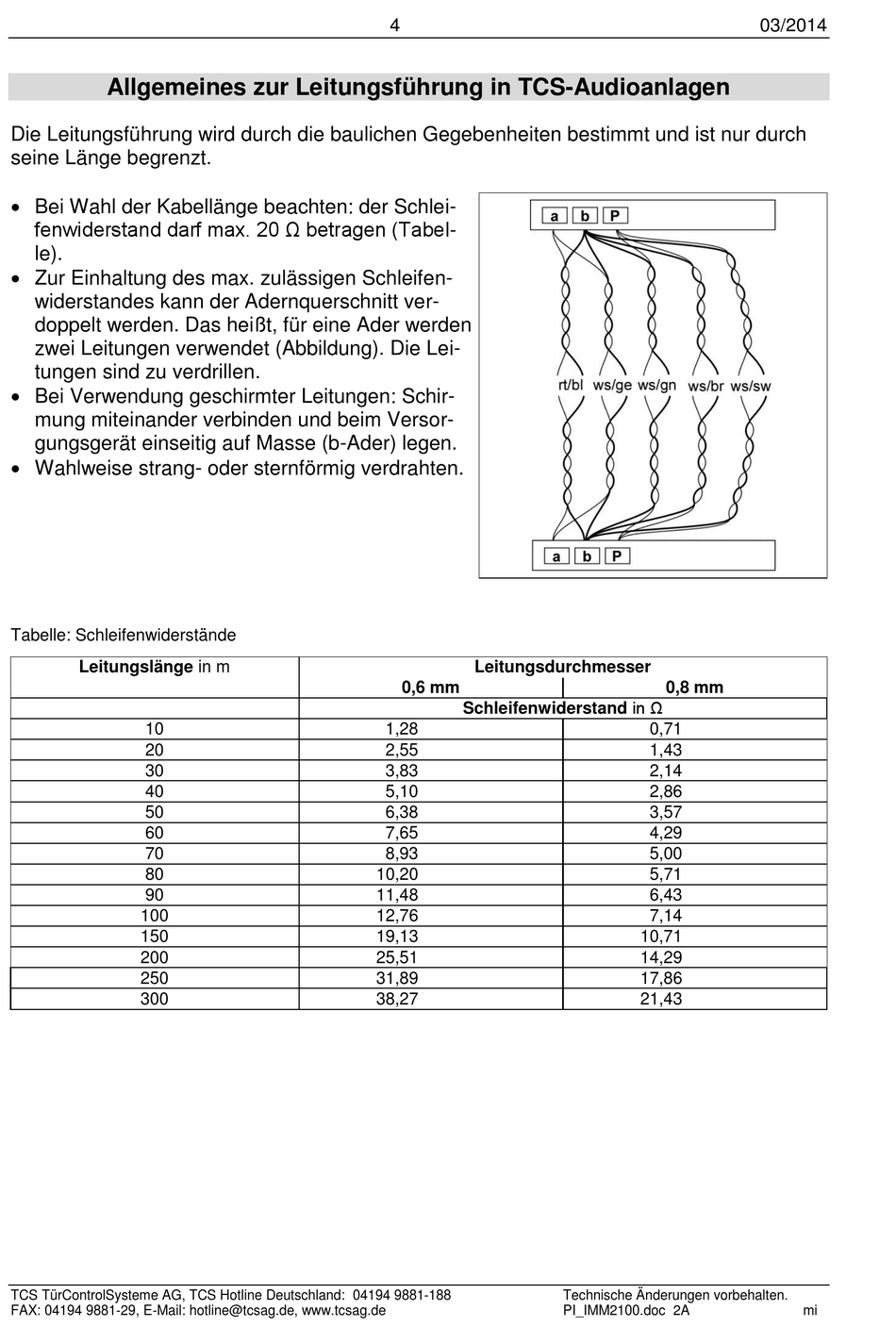

Allgemeines zur Leitungsführung in TCS-Audioanlagen
Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt und ist nur durch
seine Länge begrenzt.
Bei Wahl der Kabellänge beachten: der Schlei-
fenwiderstand darf max. 20 Ω betragen (Tabel-
le).
Zur Einhaltung des max. zulässigen Schleifen-
widerstandes kann der Adernquerschnitt ver-
doppelt werden. Das heißt, für eine Ader werden
zwei Leitungen verwendet (Abbildung). Die Lei-
tungen sind zu verdrillen.
Bei Verwendung geschirmter Leitungen: Schir-
mung miteinander verbinden und beim Versor-
gungsgerät einseitig auf Masse (b-Ader) legen.
Wahlweise strang- oder sternförmig verdrahten.
Tabelle: Schleifenwiderstände
Leitungslänge in m
10
20
30
40
50
60
70
80
90
100
150
200
250
300
TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188
FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de
4
Leitungsdurchmesser
0,6 mm
Schleifenwiderstand in Ω
1,28
2,55
3,83
5,10
6,38
7,65
8,93
10,20
11,48
12,76
19,13
25,51
31,89
38,27
0,8 mm
0,71
1,43
2,14
2,86
3,57
4,29
5,00
5,71
6,43
7,14
10,71
14,29
17,86
21,43
Technische Änderungen vorbehalten.
PI_IMM2100.doc 2A
03/2014
mi
