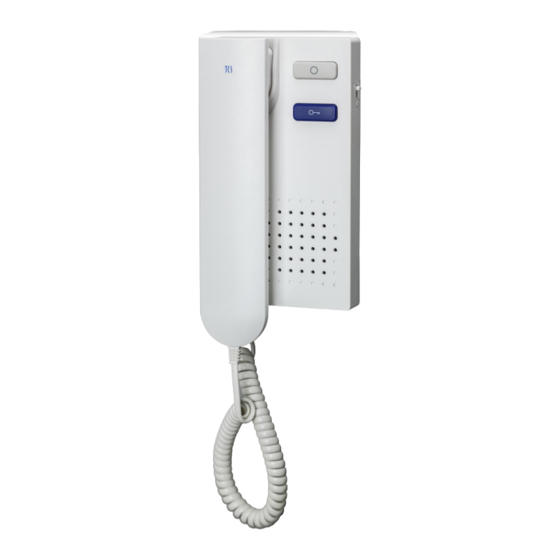

TCS ISH3240 Produktinformation

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Produktinformation
Universaltelefon
ISH3240

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TCS ISH3240

Inhaltszusammenfassung für TCS ISH3240

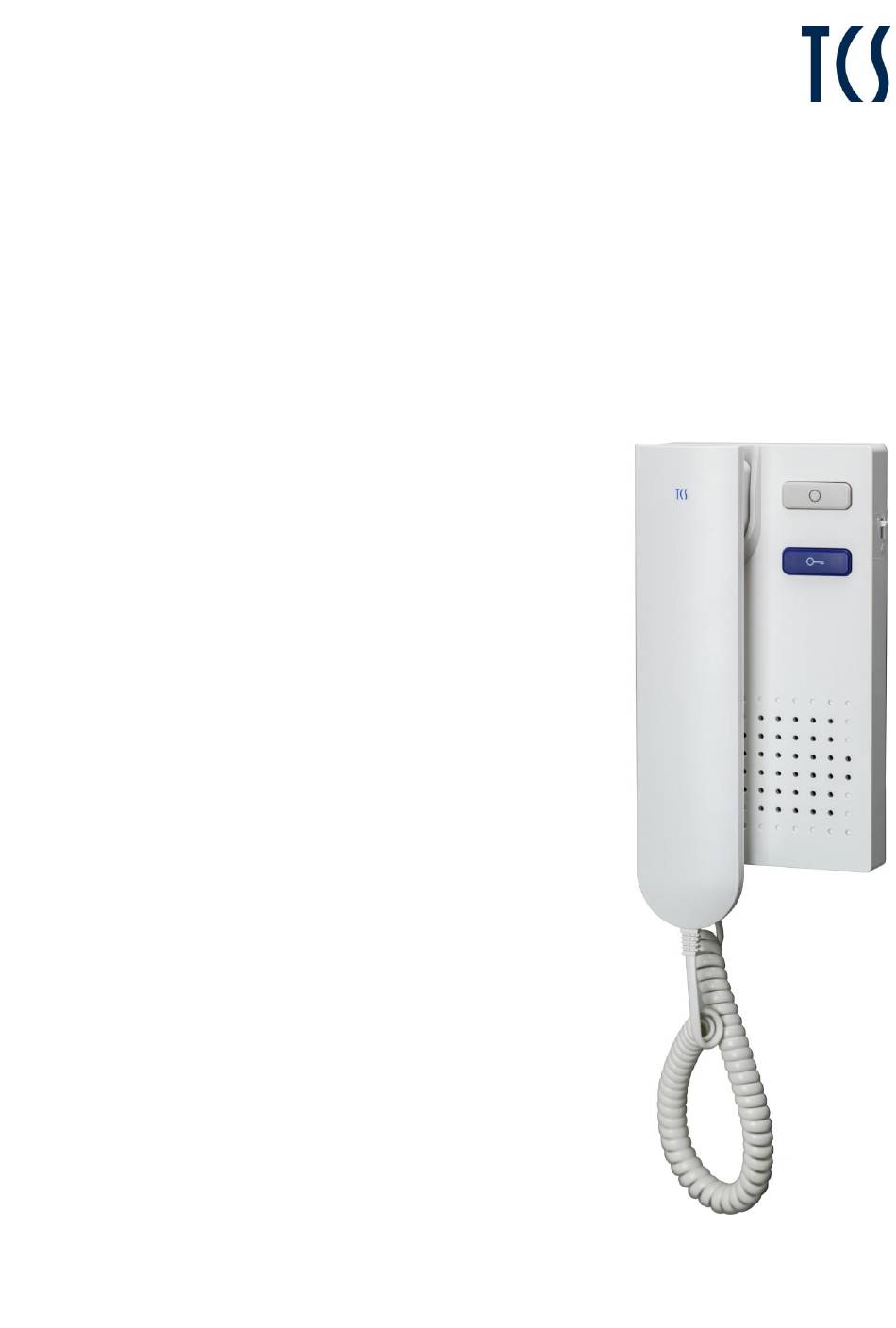

  • Seite 1 Produktinformation Universaltelefon ISH3240...

  • Seite 3: Inhaltsverzeichnis

    Bestimmungsgemäßer Gebrauch ..........................5 Kurzbeschreibung ................................. 6 Geräteübersicht ................................6 Anzeige- und Bedienelemente............................7 Technische Daten ................................. 7 Max. Anzahl ISH3240 ..............................7 Montage und Installation ....................7 Anschlussleitungen ............................... 7 Unterschale montieren ..............................8 Leitungen anschließen ..............................8 Steckbrückenpaar J1: Mikrofonpolarität anpassen....................... 8 Steckbrücke J2: Trennung C1 –...

  • Seite 4: Lieferumfang

    Lieferumfang 1 x Innenstation ISH3240: Oberschale, Unterschale, Hörer mit Anschlussschnur Produktinformation Bedienungsanleitung Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War- tung und Reparatur zugänglich ist.

  • Seite 5: Sicherheitshinweise

    Spannung von 32 V DC nicht überschritten wird. Produktbeschreibung Bestimmungsgemäßer Gebrauch ISH3240 ist ein Türtelefon zum Gegensprechen für den Betrieb in analogen Türsprechanlagen 3+n bis 6+n verschiedener Hersteller . Es ist als Ersatz von Telefonen in Altanlagen oder für die Nachrüstung mit einer Türsprechanlage vorgesehen.

  • Seite 6: Kurzbeschreibung

    Kurzbeschreibung  Türöffnertaste, 2 A, 24 V AC / DC  Funktionstaste 2 A, 24 V AC/ DC: portentialfreier Kontakt für beliebige Zusatzfunktion (z. B. Licht schalten)  Einsetzbar für Anlagen mit gemeinsamer (+)-Ader oder gemeinsamer (-)-Ader  Steckbrückenpaar J1 zur Anpassung der Mikrofonpolarität ...

  • Seite 7: Anzeige- Und Bedienelemente

    Abmaße (in mm) H 204 x B 100 x T 50/28 (mit/ohne Hörer) Gewicht 315 g Max. Anzahl ISH3240 Die Anzahl der Universaltelefone in einer Anlage ist nach den allgemeinen Einschränkungen der bausei- tigen Türsprechanlage beschränkt. Montage und Installation Anschlussleitungen 0,08 …...

  • Seite 8: Unterschale Montieren

    Zweitruf elektronisches Signal (Etagenruf), Audiosignal bis zu 15 Vss, 8 Ohm Steckbrückenpaar J1: Mikrofonpolarität anpassen Das ISH3240 ist werksseitig auf Mikrofon verpolungsfrei eingerichtet. ► Stecken Sie die beiden Steckbrücken J1 entsprechend den Erfordernissen der Anlage auf die Kontakte: Mikrofon verpolungsfrei Sonderfall Mikrofon polungsbehaftet (- an C2) Abb.

  • Seite 9: Steckbrücke J2: Trennung C1 - C2

    Steckbrücke J2: Trennung C1 – C2 Das ISH3240 ist werksseitig für die gemeinsame Leitung C1 und C2 eingerichtet. ► Stecken Sie die Steckbrücke J2 auf die beiden linken Kon- takte, um die Leitungen C1 und C2 zu trennen (Abb. 5).

  • Seite 10: Gerät Öffnen

    Gerät öffnen ► Entfernen Sie die Hörerschnur aus der Buchse an der Un- terseite des Gerät (siehe Hörer anschließen). ► An der Unterseite des Gerätes befindet sich eine rechteckige Entriegelungsöffnung. Führen Sie einen kleinen Schraubendreher gerade und mit leichtem Druck in diese Öffnung ein (Abb.

  • Seite 11: Schaltungsbeispiel

    Schaltungsbeispiel Abb. 11: Schaltungsbeispiel mit bauseitiger Außenstation und Spannungsversorgung Türöffnertaste Hörerlautsprecher MK Mikrofon Türrufauslöser (8 bis 15 V AC) Anschluss gemeinsame Leitung für Türruf / Etagenruf Gemeinsame Leitung für Funktionstaste Anschluss gemeinsame Leitung für Sprache Funktionstaste Zweitruf elektronisches Signal (Etagenruf), Audiosignal bis zu 15 Vss, 8 Ohm Inbetriebnahme ►...

  • Seite 12: Konfiguration

    Konfiguration  Es gibt keine festgelegten Zeiten im Universaltelefon. Die Dauer des Türrufs hängt von der bauseitigen Türstation ab. Die Rufdauer vom Etagen-Klingeltaster hängt davon ab, wie lange der Etagen-Klingeltaster gedrückt wird.  Es ist nicht möglich, das Gerät mit dem Servicegerät TCSK oder der Konfigurationssoftware configo zu programmieren.

  • Seite 13: Entsorgungshinweise

    Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an.  Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188.  Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Ersatzteile, Zubehör...

  • Seite 14: Austauschliste

    Common Common Lautspre- Steck- Steck- Funktion Türöffner scher Mikrofon cher brücke brücken Klingelton ISH3240 TÖ ACET AMPER ATEA 702 ATEA BAKELIT ATEA 8400 / NOV903 V1 ATEA 8400 / NOV903 V2 AUTA T-89 AUTA T-92 AUTA T-97C AUTELCO BITRON AN-0002...
  • Seite 15 Klingel Common Common Lautspre- Steck- Steck- Funktion Türöffner scher Mikrofon cher brücke brücken Klingelton ISH3240 TÖ FARFISA FERMAX GONDOLA FERMAX REKTO TF-4 FERMAX TF-(I)Z FERMAX 2001/8039 FRINGE M FRINGE E GAME GIRO GOLMAR M-500 GOLMAR T-600 GOLMAR T-700/710(HZ) 7, HZ...

  • Seite 16: Service

    Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188. Hauptsitz TCS TürControlSysteme AG, Geschwister-Scholl-Str. 7, 39307 Genthin Tel.: 03933 8799-10 FAX: 03933 8799-11 www.tcsag.de Technische Änderungen vorbehalten. TCS Hotline Deutschland Tel.: 04194 9881-188 FAX: 04194 9881-29 Ausgabe: 08/2016 Mail: hotline@tcsag.de...
