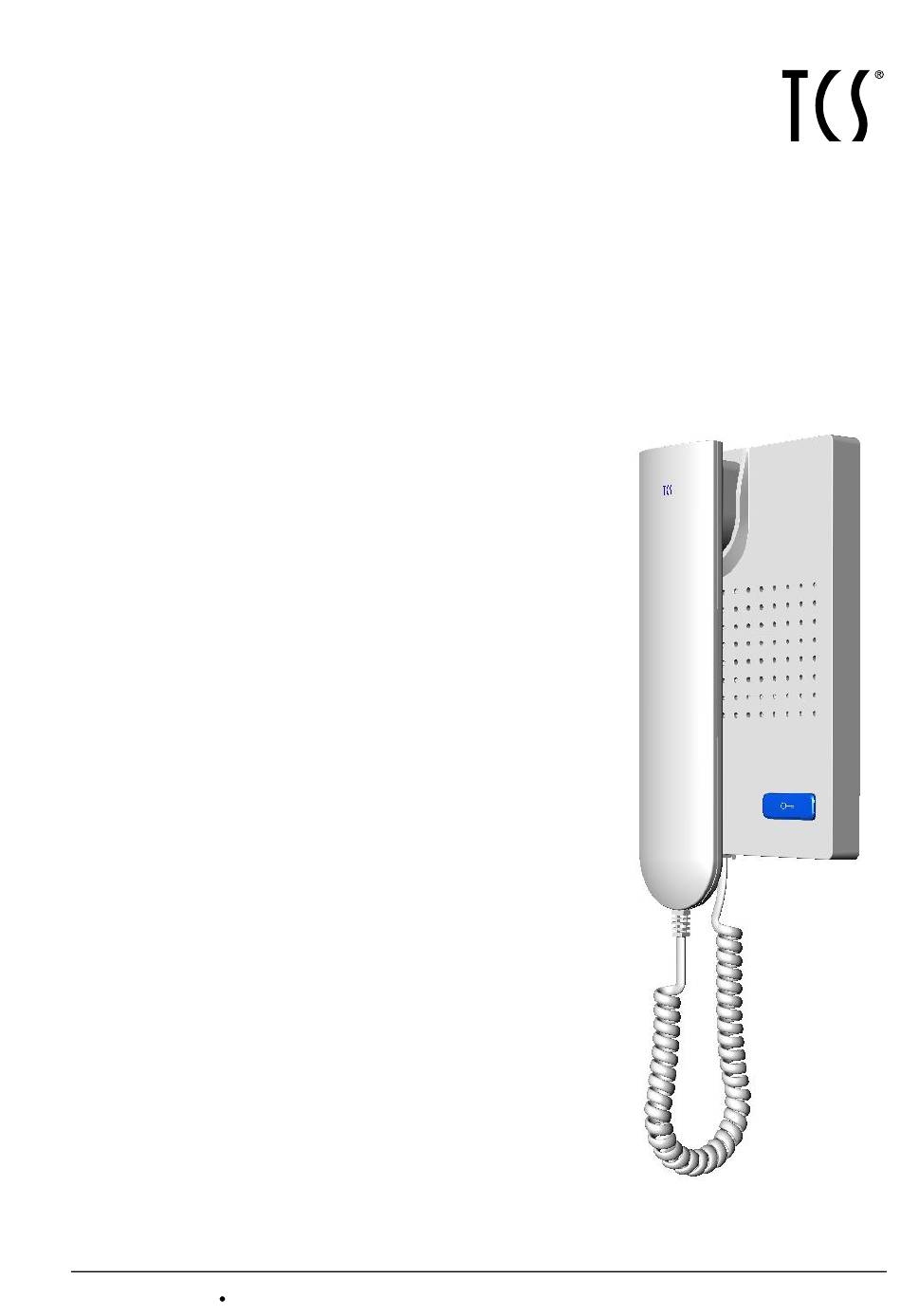

- Seite 1 Produktinformation Türtelefon ISH3022 TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: info@tcs-germany.de PI_ISH3022.doc 1A...
-
Seite 2: Inhaltsverzeichnis
Anschließen der Leitungen ....................8 Anschlussleitungen ......................8 Schaltungsbeispiel ......................8 Anschlussplan 2-Drahttechnik ..................9 Anschlussplan 3-Drahttechnik ..................9 Hinweis zum Ersetzen eines ISH1030 oder TTS1 durch ein ISH3022 ......9 Inbetriebnahme ........................9 Einstellungen ........................9 2-Draht/3-Drahtbetrieb ..................... 9 Ruftonlautstärke einstellen ..................... 10 Konfiguration ........................ -
Seite 3: Lieferumfang
Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den TCS:BUS- Adern a und b jeweils eine Spannung von 32 V DC nicht überschritten wird. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. -
Seite 4: Geräteübersicht

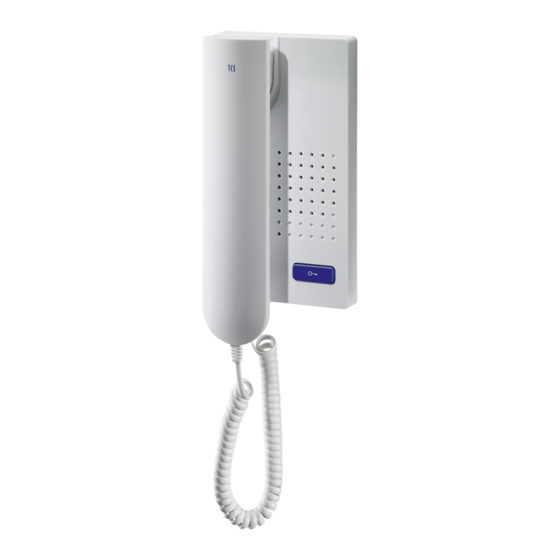

/Videoanlagen geeignet. Die Signalübertragung und Stromversorgung erfolgt über den verpolungsfreien und kurzschlussfesten 2-Draht-TCS:BUS. Sie sind für die Aufputzmontage über einer UP-Dose geeignet. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 5: Max. Anzahl Ish3022 Im 2-Drahtbetrieb
Energieeffizient durch geringen Stand-by-Verbrauch von nur 0,01 W 2-Draht-Technik modernisierungsfreundlich, 3-Draht-Technik möglich Geprüft nach EN 50486 Gehäuse aus antistatischem und recycelbarem Kunststoff TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 6: Montage
Stecken Sie den Western-Stecker der Hörer- schnur in die Buchse an der Unterseite des Telefons. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 7: Öffnen Des Gerätes
Die Funktionserweiterungen (und ggf. Antenne) sind in der Innenstation mit Klebepads zu befestigen (siehe auch Produktinformationen der jeweiligen Funktionserweiterung). TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 8: Anschließen Der Leitungen
Weitere Adern sind mittels Hilfsklemmen anzuschließen! Verwenden Sie nur Anschlussleitungen mit gleichem Durchmesser in einem Klemmenkontakt. Schaltungsbeispiel TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 9: Anschlussplan 2-Drahttechnik
2-Drahtbetrieb (Lieferzustand) Stecken Sie die Steckbrücke J1 auf die beiden unteren Kontakte für den 3-Drahtbetrieb. 3-Drahtbetrieb TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 10: Ruftonlautstärke Einstellen
Hinweis: Ruftonausgabe sperren Die Ruftonausgabe kann mit dem Schalter Ruf AUS am Servicegerät TCSK-01 4 min lang gesperrt werden. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 11: Allgemeines Zur Leitungsführung In Tcs-Audioanlagen
An der letzten IS oder AS am Strang den Wider- stand an a/b messen. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 12: Technische Daten
Seriennummer einer Innenstation zugeordnet und im EEPROM der Außenstation gespeichert. Stellen Sie sicher, dass die neue Innenstation am TCS:BUS angeschlossen ist und die Netzspannung eingeschaltet ist (die Betriebs-LED am Versorgungs- und Steuergerät leuchtet) und dass während der Programmierung der Zugang zur Wohnung gewährleis- tet ist. - Seite 13 2) Neu entwickelte Außenstationen (ab 2009) reagieren darauf mit einer Positiv-Quittung, wenn die Seriennummer der Innenstation empfangen wurde (siehe Produktinformation der Außenstation). *) Gerätespezifische Anzeigemodi der Außenstation siehe Produktinformation der Außenstation TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de...
-
Seite 14: Reinigung
10 x Unterschale ISx3xxx-x140 E24340 10 Stück Abdeckplatte weiß 120 x 250 x 2 mm TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... - Seite 15 11/2012 TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de PI_ISH3022.doc 1A...
-
Seite 16: Service
TCS HOTLINE 04194/ 9 88 11 88 Hauptsitz TCS TürControlSysteme AG, Geschwister-Scholl-Str. 7, 39307 Genthin Tel.: 03933/879910, FAX: 03933/879911, www.tcsag.de TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de...
