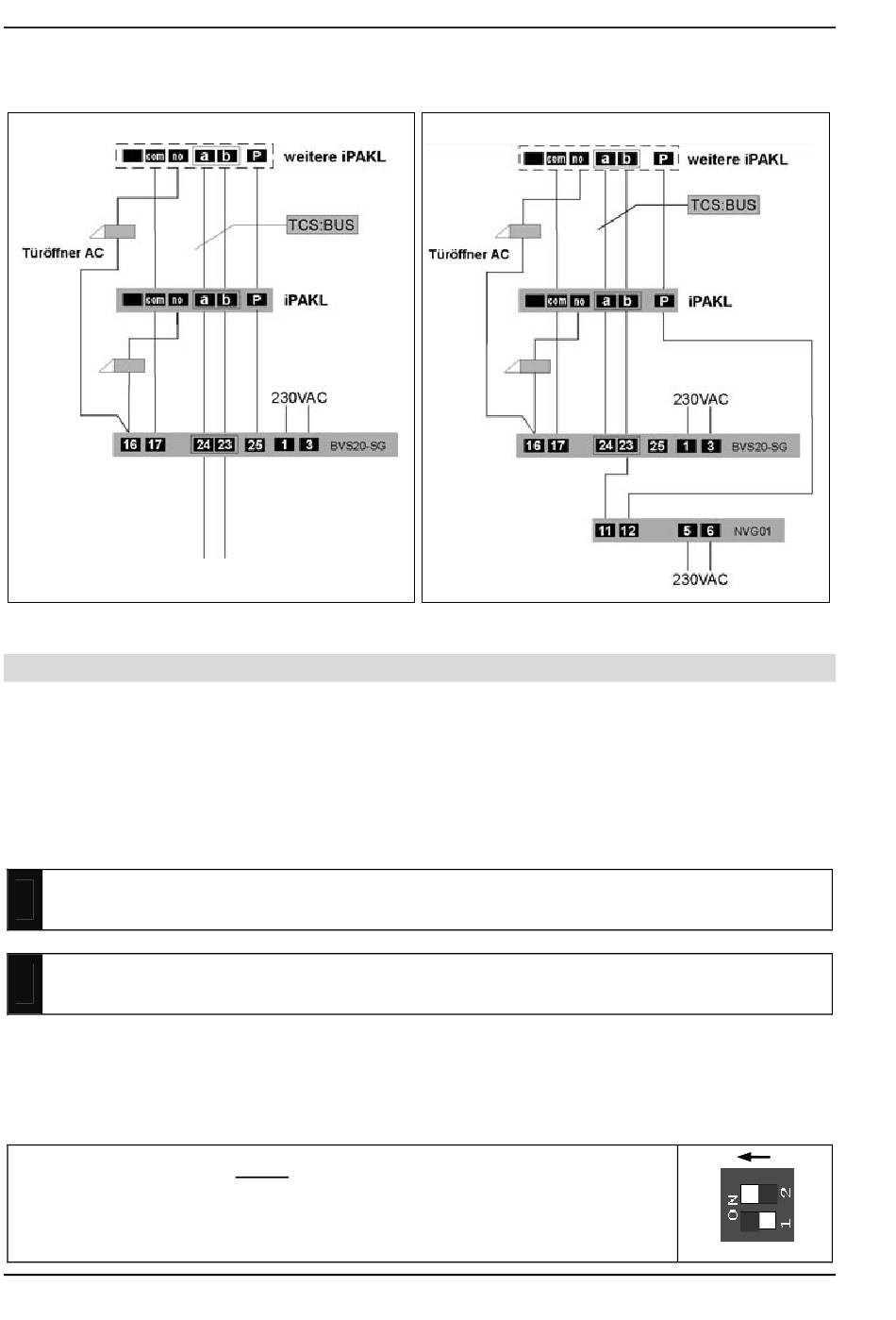

TCS:BUS-Anlagen mit mehreren
Lesegeräten und Türöffnern**
Anpassen des Lesegerätes an Leitungslängen der Anlage
Für Anlagen mit Schleifenwiderstand ≤ 20 Ohm und den Anschluss mit P-Ader sind
werksseitig beide Schieber des DIP-Schalters auf OFF eingestellt und mit einem
Kunststoffplättchen gesichert.
Um einen Schleifenwiderstand von bis zu 60 Ohm nutzen zu können, ist die
Einstellung des DIP-Schalters erforderlich.
In der Anlage eingebundene Türsprechstelleen und Steuergeräte müssen für
!
Anlagen bis 60 Ohm Schleifenwiderstand geeignet sein.
Entfernen Sie das selbstklebende Kunststoffplättchen auf dem DIP-Schalter
!
nur, wenn Sie eine Anpassung vornehmen müssen.
–
Entfernen Sie das Kunststoffplättchen.
–
Stellen Sie den DIP-Schalter wie folgt ein.
–
Kleben Sie das Kunststoffplättchen anschließend wieder auf.
Einstellung:
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
HOTLINE: 0700 82 74 68 54 • Tel.: 03933/879910 • FAX: 03933/879911
Für lange Leitungen ≤ 60 Ohm geeignet.
P-Ader erforderlich!
Schalter 1
OFF
Schalter 2
ON
TCS:BUS-Anlagen mit Lesegeräten
und Gleichspannungsnetzgerät NVG01**
Technische Änderungen vorbehalten.
Art.Nr. 0008406 Version 1.1
01/2003
mi
