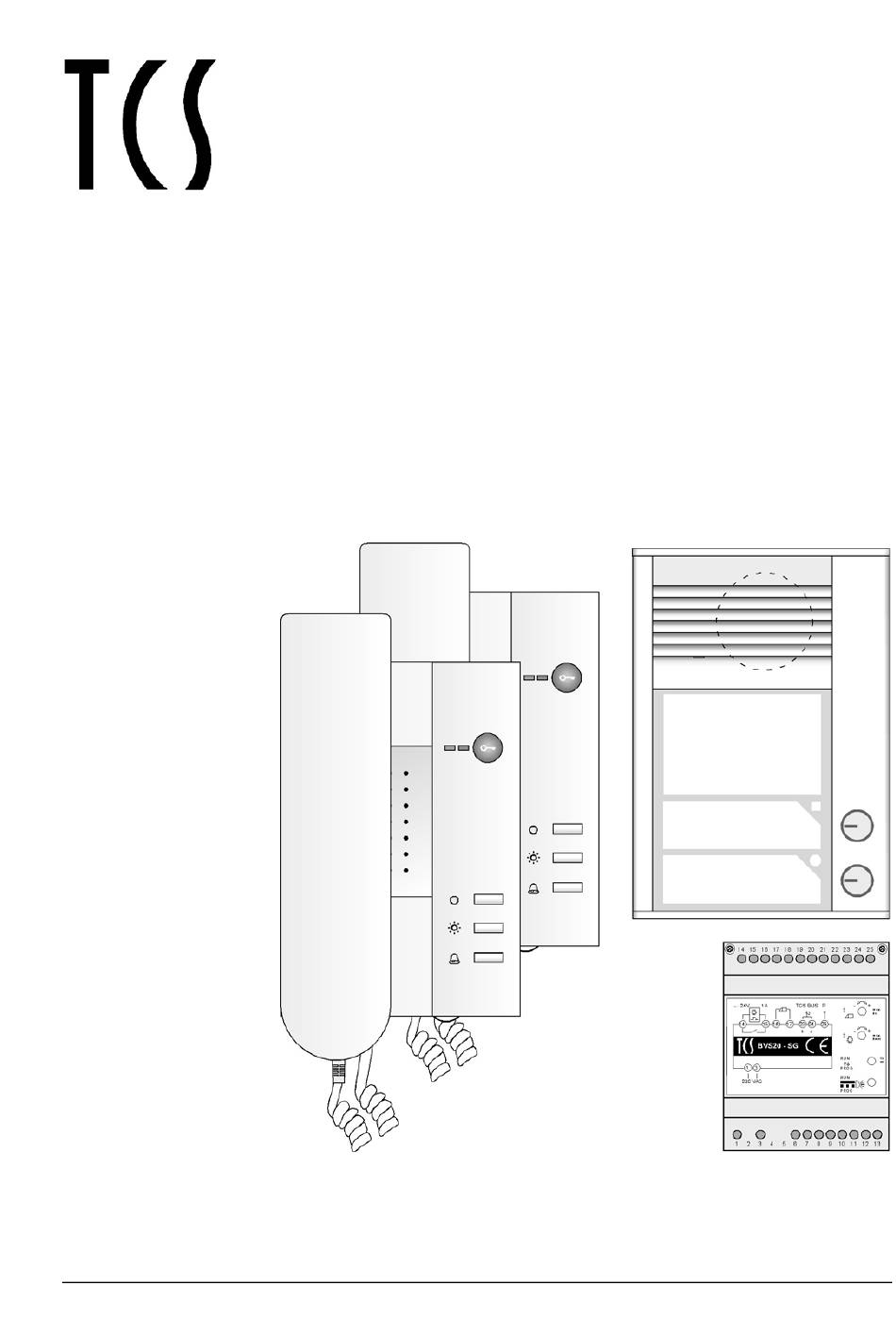

- Seite 1 Produktinformation Vorkonfigurierte Standard-Türsprechanlage PSC20x0 für 1 und 2 Wohneinheiten TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PSC20x0_Art0013581_1v2.doc...
-
Seite 2: Inhaltsverzeichnis
1 x Beipack: Namensschilder, TCS-Spezialschlüssel, Einführhilfe, Schraubendreher 1 x Produktinformation PSC20X0 X x Bedienungsanleitung IMM1000 X = 1 bzw. 2 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PSC20x0_Art0013581_1v2.doc... -
Seite 3: Sicherheitshinweise
• Vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden. Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den TCS:BUS- Adern a und b jeweils eine Spannung von 32 V DC nicht überschritten wird. Allgemeines zur Leitungsführung in TCS-Audioanlagen Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt und ist nur durch... -
Seite 4: Verwendung
Jeder Klingeltaste ist eine Innenstation fest zugeordnet. Besonders geeignet für Ein- und Mehrfamilienhäuser mit 1 bis 2 Wohneinheiten. Kurzbeschreibung • Sie besteht aus drei TCS-Grundkomponenten: Außenstation, Haustelefon(en) und Ver- sorgungs- und Steuergerät. • Installation mit nur zwei Adern. • Zusätzlich anschließbar: eine Außenstation, zwei Innenstationen IMM oder ISH und drei BRE2-EB. -
Seite 5: Zusatz-Funktionen
Außenstation Beleuchtung Namensschild mittels LEDs, Farbe einstellbar Versorgungs- und Steuergerät - Türöffnerzeit einstellbar Lichtschaltzeit einstellbar Anschlussmöglichkeiten für Türöffnerrelais und Treppenlichtautomat TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PSC20x0_Art0013581_1v2.doc... - Seite 6 Etagenruf wird durch Betätigen der Türöffnertaste die Steuerfunktion 11 gesendet. (:BUS- Relais anschließen) Steuerfunktionen durch Betätigen der Funktionstaste kann eine Schaltfunktion an einem :BUS-Relais ausge- löst werden (:BUS-Relais anschließen) TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PSC20x0_Art0013581_1v2.doc...
-
Seite 7: Anlagenübersicht

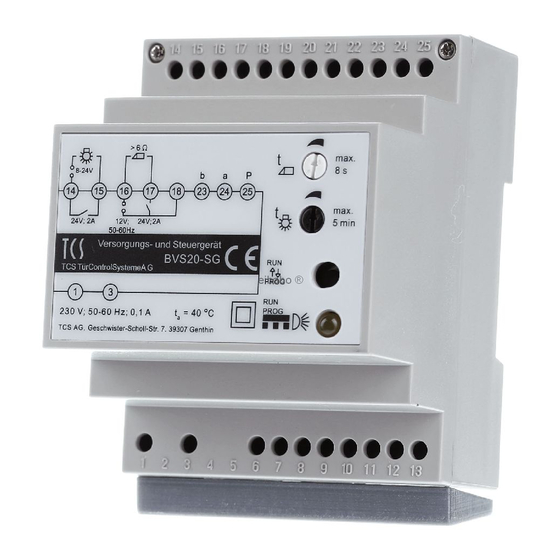

Versorgungsspannung 230 V ~ Ruhestromaufnahme (gesamt) 22,1 mA (PSC2010: PSK01 und 1 Innenstation) 24,2 mA (PSC2020: PSK02 und 2 Innenstationen) TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PSC20x0_Art0013581_1v2.doc... -
Seite 8: Geräteübersicht Innenstation Imm1001/1002
Geräteübersicht Innenstation IMM1001/1002 Anzeige Zusatzfunktionen (grün) Hörer mit Mikrofon Anzeige Ruf AUS (rot) Türöffnertaste Lautsprecher Funktionstaste Lichttaste Oberschale Ruf AUS-Taste Ruftonlautstärke- regler TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PSC20x0_Art0013581_1v2.doc... -
Seite 9: Geräteübersicht Außenstation Psk
Bereich mit Öffnun- gen für Lautsprecher Blende Öffnung für TCS- Spezialschlüssel Klingeltaste Mikrofon-Öffnung Darstellung: PSK02-EN/P ohne Namensschildglas, Blende herunter geschoben TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PSC20x0_Art0013581_1v2.doc... -
Seite 10: Win:clip-System
Schrauben an der Wand. Achten Sie darauf, dass die Leitungen nicht unter den Abstandhaltern auf der Rückseite des Gerätes eingeklemmt werden. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de... -
Seite 11: Anschließen Der Leitungen
Die Verstärkung der Lautsprecher und Mikrofon können nicht unabhängig voneinander eingestellt werden. Sind die Lautstärken zu groß, kommt es zum Rückkopplungseffekt (Pfeifen). TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PSC20x0_Art0013581_1v2.doc... -
Seite 12: Beschriften Des Namensschildglases
Namensschildglas Wechsel leicht nach oben herausziehen. Wir empfehlen, die Namensschilder auf einer beständigen Spezialfolie auszudrucken. Bestellung der Folien direkt bei TCS möglich: Beschrift- bare Polyesterfolie für Namenschilder DIN A4 Einstellen der Beleuchtungsfarbe Auf der Steuerplatine befinden sich vier Leuchtdioden. Sie lassen das Namensschild wahlweise in vier verschiedenen Farben beleuchten (blau, weiß, rot oder grün). -
Seite 13: Einstellung Am Bvs20
Programmiermodus der Anlage anschalten und wieder ausschalten: –: min. 0,8 s RUN/PROG-Taste LED blinkt RUN/PROG-Taste LED leuchtet +: max. 5 min kurz drücken kurz drücken TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PSC20x0_Art0013581_1v2.doc... -
Seite 14: Programmierung
Taste drücken (8 s) bis kurzer Quittungston kurzer Quittungston ertönt und ertönt und grüne LED blinkt, Taste loslassen grüne LED erlischt Programmierfunktion Türöffnerautomatik TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PSC20x0_Art0013581_1v2.doc... - Seite 15 An der Ziel-Innenstation ausführen: Hörer abnehmen o. Sprechentaste drücken oder Hinweis: Ausschalten der Funk- tion mit Programmier- funktion Grumdeinstell- lung laden. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PSC20x0_Art0013581_1v2.doc...
- Seite 16 * Bei erstmaliger Verstellung dieses Türruftones wird auch der für die zweite Außenstation identisch miteingestellt. Erst wenn der Türrufton für die zweite Außenstation einmal separat (3b) eingestellt worden ist, muss er immer unabhängig verstellt werden. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de...
-
Seite 17: Hinweise Zur Programmierung Mit Dem Servicegerät Tcsk-01
„Master“ parallel zugeordnet. Telefone suchen Parallelruf / Steuerfunktion 10 (auf Taste Information hierzu finden Sie auch in TCS Installer 5 (Version 1) oder TCS Installer 7 (Version 2) Serviceinformationen, TCSK-01 oder im Programmierhandbuch TCSK-01. Ruftonauswahl Insgesamt können für 4 verschiedene eingehende Rufe (Türrufe 2 verschiedener Außen- stationen, Etagenruf, Internruf) verschiedene Töne eingestellt werden. -
Seite 18: Reinigung
Fragen richten Sie bitte an unsere TCS HOTLINE 0700 82 74 68 54 (12 ct/Minute bei Anruf aus dem deutschen Festnetz) TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de...
