VorSichT.
heizwasseranschlüsse zur Wärmepum-
pe nach den Massgaben des planungshand-
buchs unterhalb frosttiefe verlegen.
Planungshandbuch.
Gefahr!
Gerät spannungsfrei schalten, falls es an
die Stromversorgung angeschlossen sein
sollte!
Gehen Sie so vor:

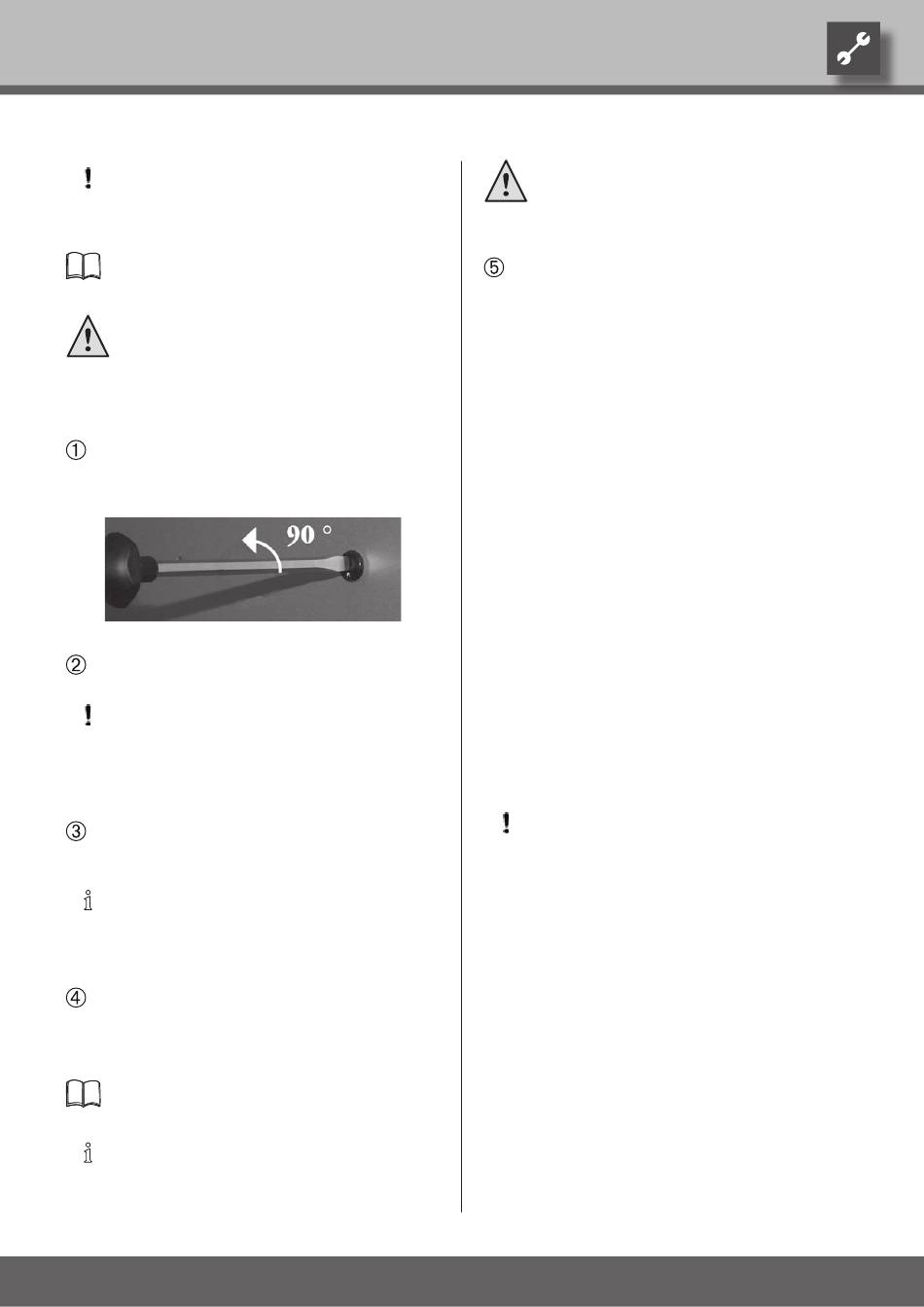

Vorderwand des Geräts abnehmen. Hierzu Schnell-
verschlussschrauben an der Vorderwand lösen. Um
90° nach links drehen...
Vorderwand ausheben und sicher abstellen...
VorSichT!
Bei den anschlussarbeiten anschlüsse am
Gerät stets gegen Verdrehen sichern, um
die Kupferrohre im innern des Geräts vor
einer Beschädigung zu schützen.
Heizkreis gründlich spülen, bevor Anschluss des Ge-
räts an den Heizkreis erfolgt...
hinWeiS.
Verschmutzungen und ablagerungen im
heizkreis können zu Betriebsstörungen
führen.
Heizwasser-Austritt (Vorlauf) und Heizwasser-Ein-
tritt (rücklauf) wärmepumpenseitig mit Absper-
reinrichtungen, Füll- und Entleerungseinrichtungen
versehen.
Unterlagen ‚Hydraulische Einbindung'.
hinWeiS.
Durch die Montage der absperreinrich-
tungen können bei Bedarf Verdampfer
und Verflüssiger der Wärmepumpe ge-
spült werden.
Technische Änderungen vorbehalten.
DE830540/190326
© Alpha-InnoTec GmbH
VorSichT!
Spülung des Verflüssigers nur durch vom
hersteller autorisiertes Kundendienstper-
sonal.
Im Heizkreis Füll- und Entleereinrichtungen, Ab-
sperrrschieber und rückschlagventile an den erfor-
derlichen Stellen installieren.
sicHerHeiTsbaugruppe
Die Sicherheitsbaugruppe für den Heizkreis finden Sie im
Beipack.
Montieren Sie die Sicherheitsbaugruppe an dem vorgese-
henen Anschluss an der Geräteoberseite.
Der Sicherheitsablauf des Sicherheitsventils muss nach
den jeweils geltenden Normen und richtlinien über ei-
nen Trichtersifon in den Abfluss abgeführt werden!
HydrauliscHer anscHluss des
braucHwarmwasserspeicHers
Anschluss des Brauchwarmwasserspeichers nach DIN
1988 und DIN 4753 Teil 1 (oder den entsprechenden,
vor Ort geltenden Normen und richtlinien) ausführen.
Die auf dem Typenschild angegebenen Betriebsüber-
drücke dürfen nicht überschritten werden. Nötigenfalls
Druckminderer montieren.
VorSichT!
Die elektrische Leitfähigkeit des Brauch-
warmwassers muss > 100 µS/cm sein und
innerhalb der Trinkwassergüte liegen.
ausdeHungsgefässe
Das Ausdehnungsgefäss für den Heizkreis. das zugehö-
rige Kappenventil und die Wandhalterung gehören zum
lieferumfang. Sie müssen bauseits unter Berücksichti-
gung der geltenden Normen und richtlinien in den Heiz-
kreis eingebunden werden.
Wir empfehlen, im Brauchwarmwasserkreis ein geeig-
netes Ausdehnungsgefäss (nicht im lieferumfang enthal-
ten) zu installieren. Druckschwankungen bzw. Wasser-
schläge im Kaltwassernetz werden dadurch egalisiert.
Unnötiger Wasserverlust wird vermieden.
11
