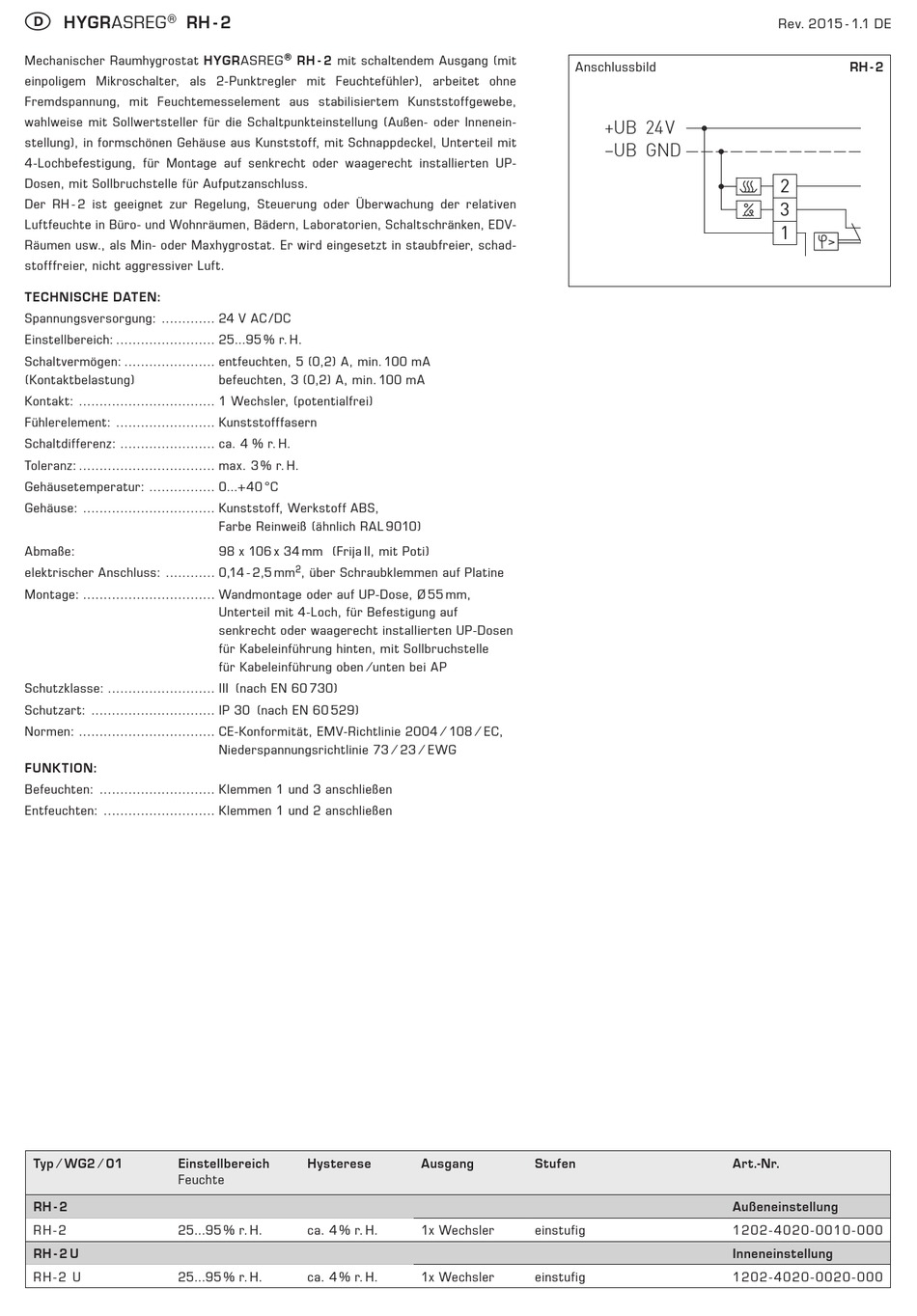

HYGRASREG RH - 2
Mechanischer Raumhygrostat HYGRASREG
ein poligem Mikroschalter, als 2-Punktregler mit Feuchtefühler), arbeitet ohne
Fremd spannung, mit Feuchtemesselement aus stabilisiertem Kunststoffgewebe,
wahl weise mit Sollwertsteller für die Schaltpunkteinstellung (Außen- oder Innenein-
stellung), in form schönen Gehäuse aus Kunststoff, mit Schnappdeckel, Unterteil mit
4-Loch befestigung, für Montage auf senkrecht oder waagerecht installierten UP-
Dosen, mit Sollbruchstelle für Aufputzanschluss.
Der RH - 2 ist geeignet zur Regelung, Steuerung oder Überwachung der relativen
Luftfeuchte in Büro- und Wohnräumen, Bädern, Laboratorien, Schalt schränken, EDV-
Räumen usw., als Min- oder Max hygrostat. Er wird eingesetzt in staubfreier, schad-
stofffreier, nicht aggressiver Luft.

TECHNISCHE DATEN:

Spannungsversorgung: ............. 24 V AC /DC
Einstellbereich: ........................ 25...95 % r. H.
Schaltvermögen: ...................... entfeuchten, 5 (0,2) A, min. 100 mA
(Kontaktbelastung)
Kontakt: ................................. 1 Wechsler, (potentialfrei)
Fühlerelement: ........................ Kunststofffasern
Schaltdifferenz: ....................... ca. 4 % r. H.
Toleranz: ................................. max. 3 % r. H.
Gehäusetemperatur: ................ 0...+40 °C
Gehäuse: ................................ Kunststoff, Werkstoff ABS,
Abmaße:
elektrischer Anschluss: ............ 0,14 - 2,5 mm
Montage: ................................ Wandmontage oder auf UP-Dose, Ø 55 mm,
Schutzklasse: .......................... III (nach EN 60 730)
Schutzart: .............................. IP 30 (nach EN 60 529)
Normen: ................................. CE-Konformität, EMV-Richtlinie 2004 ⁄ 108 ⁄ EC,
FUNKTION:
Befeuchten: ............................ Klemmen 1 und 3 anschließen
Entfeuchten: ........................... Klemmen 1 und 2 anschließen
Typ ⁄ WG2 ⁄ 01 Einstellbereich
Feuchte
RH - 2
R H - 2 25...95 % r. H.
RH - 2 U
R H - 2 U 25...95 % r. H.
® RH - 2 mit schaltendem Ausgang (mit
befeuchten, 3 (0,2) A, min. 100 mA
Farbe Reinweiß (ähnlich RAL 9010)
98 x 106 x 34 mm (Frija II, mit Poti)
2 , über Schraubklemmen auf Platine
Unterteil mit 4-Loch, für Befestigung auf
senkrecht oder waagerecht installierten UP-Dosen
für Kabeleinführung hinten, mit Sollbruchstelle
für Kabeleinführung oben ⁄ unten bei AP
Niederspannungsrichtlinie 73 ⁄ 23 ⁄ EWG
Hysterese
ca. 4 % r. H.
ca. 4 % r. H.
Anschlussbild
Ausgang Stufen
1x Wechsler einstufig
1x Wechsler einstufig
+UB 24 V
–UB GND
Art.-Nr.
Außeneinstellung
1202 -4020-00 10-000
Inneneinstellung
1202 -4020-00 20-000
Rev. 2015 - 1.1 DE
RH - 2
2
3
1
