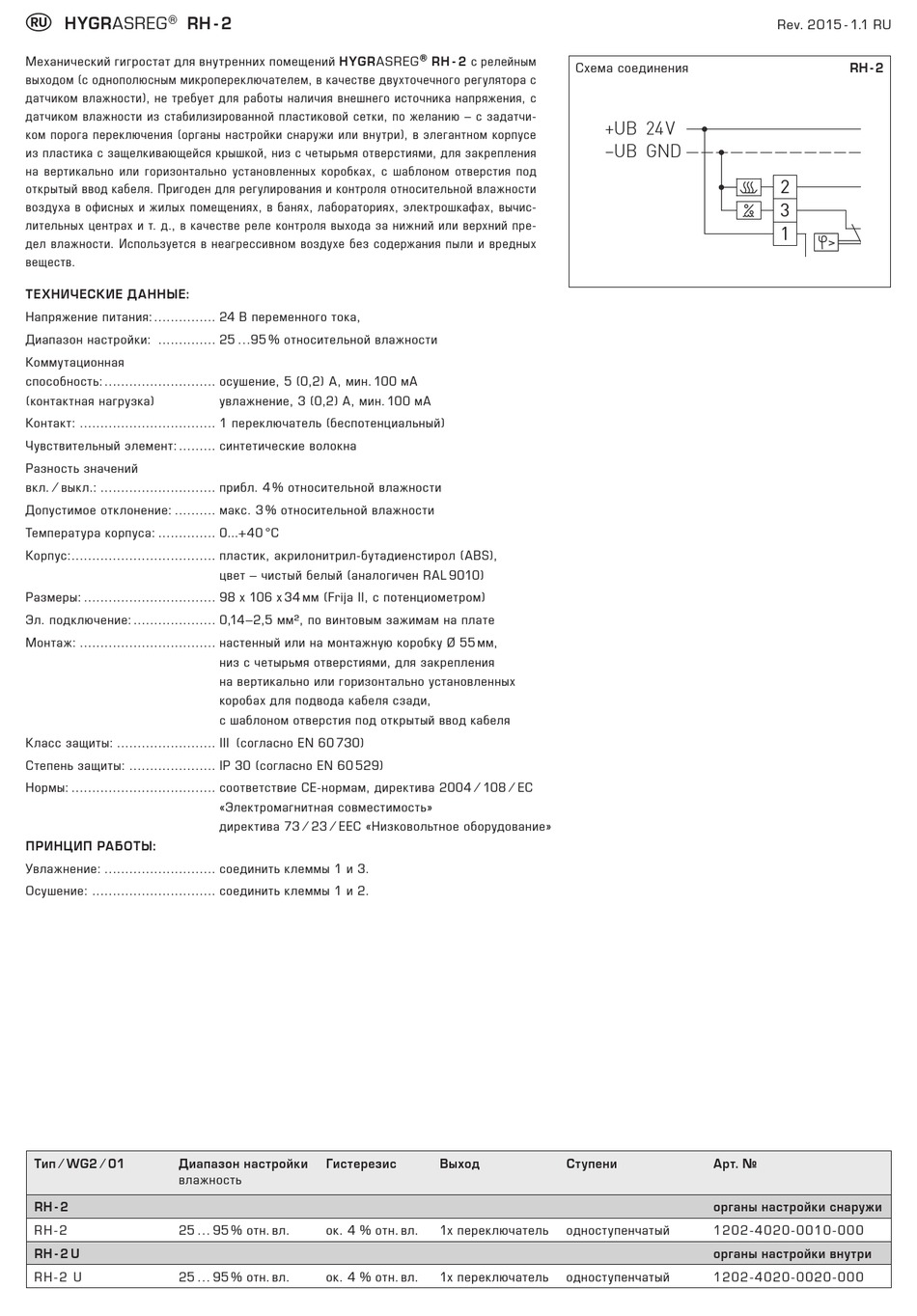

HYGRASREG RH - 2
Механический гигростат для внутренних помещений HYGRASREG
выходом (с однополюсным микропереключателем, в качестве двухточечного регулятора с
датчиком влажности), не требует для работы наличия внешнего источника напряжения, с
датчиком влажности из стабилизированной пластиковой сетки, по желанию – с задатчи-
ком порога переключения (органы настройки снаружи или внутри), в элегантном корпусе
из пластика с защелкивающейся крышкой, низ с четырьмя отверстиями, для закрепления
на вертикально или горизонтально установленных коробках, с шаблоном отверстия под
открытый ввод кабеля. Пригоден для регулирования и контроля относительной влажности
воздуха в офисных и жилых помещениях, в банях, лабораториях, электрошкафах, вычис-
лительных центрах и т. д., в качестве реле контроля выхода за нижний или верхний пре-
дел влажности. Используется в неагрессивном воздухе без содержания пыли и вредных
веществ.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Напряжение питания: ............... 24 В переменного тока,
Диапазон настройки: .............. 25 ...95 % относительной влажности
Коммутационная
способность: ........................... осушение, 5 (0,2) A, мин. 100 мА
(контактная нагрузка)
Контакт: ................................. 1 переключатель (беспотенциальный)
Чувствительный элемент: ......... синтетические волокна
Разность значений
вкл. ⁄ выкл.: ............................ прибл. 4 % относительной влажности
Допустимое отклонение: .......... макс. 3 % относительной влажности
Температура корпуса: .............. 0...+40 °C
Корпус: ................................... пластик, акрилонитрил-бутадиенстирол (ABS),
Размеры: ................................ 98 x 106 x 34 мм (Frija II, с потенциометром)
Эл. подключение: .................... 0,14–2,5 мм², по винтовым зажимам на плате
Монтаж: ................................. настенный или на монтажную коробку Ø 55 мм,
Класс защиты: ........................ III (согласно EN 60 730)
Степень защиты: ..................... IP 30 (согласно EN 60 529)
Нормы: ................................... соответствие CE-нормам, директива 2004 ⁄ 108 ⁄ EC
ПРИНЦИП РАБОТЫ:
Увлажнение: ........................... соединить клеммы 1 и 3.
Осушение: .............................. соединить клеммы 1 и 2.
Тип ⁄ WG2 ⁄ 01 Диапазон настройки
влажность
RH - 2
R H - 2 25 ... 95 % отн. вл.
RH - 2 U
R H - 2 U 25 ... 95 % отн. вл.
увлажнение, 3 (0,2) A, мин. 100 мА
цвет – чистый белый (аналогичен RAL 9010)
низ с четырьмя отверстиями, для закрепления
на вертикально или горизонтально установленных
коробах для подвода кабеля сзади,
с шаблоном отверстия под открытый ввод кабеля
«Электромагнитная совместимость»
директива 73 ⁄ 23 ⁄ EEC «Низковольтное оборудование»
Гистерезис
ок. 4 % отн. вл.
ок. 4 % отн. вл.
® RH - 2 с релейным
Схема соединения
Выход Ступени
1x переключатель одноступенчатый
1x переключатель одноступенчатый
Rev. 2015 - 1.1 RU
+UB 24 V
–UB GND
Арт. №
органы настройки снаружи
1 202-402 0-0010-0 00
органы настройки внутри
1 202-402 0-0020-0 00
RH - 2
2
3
1
