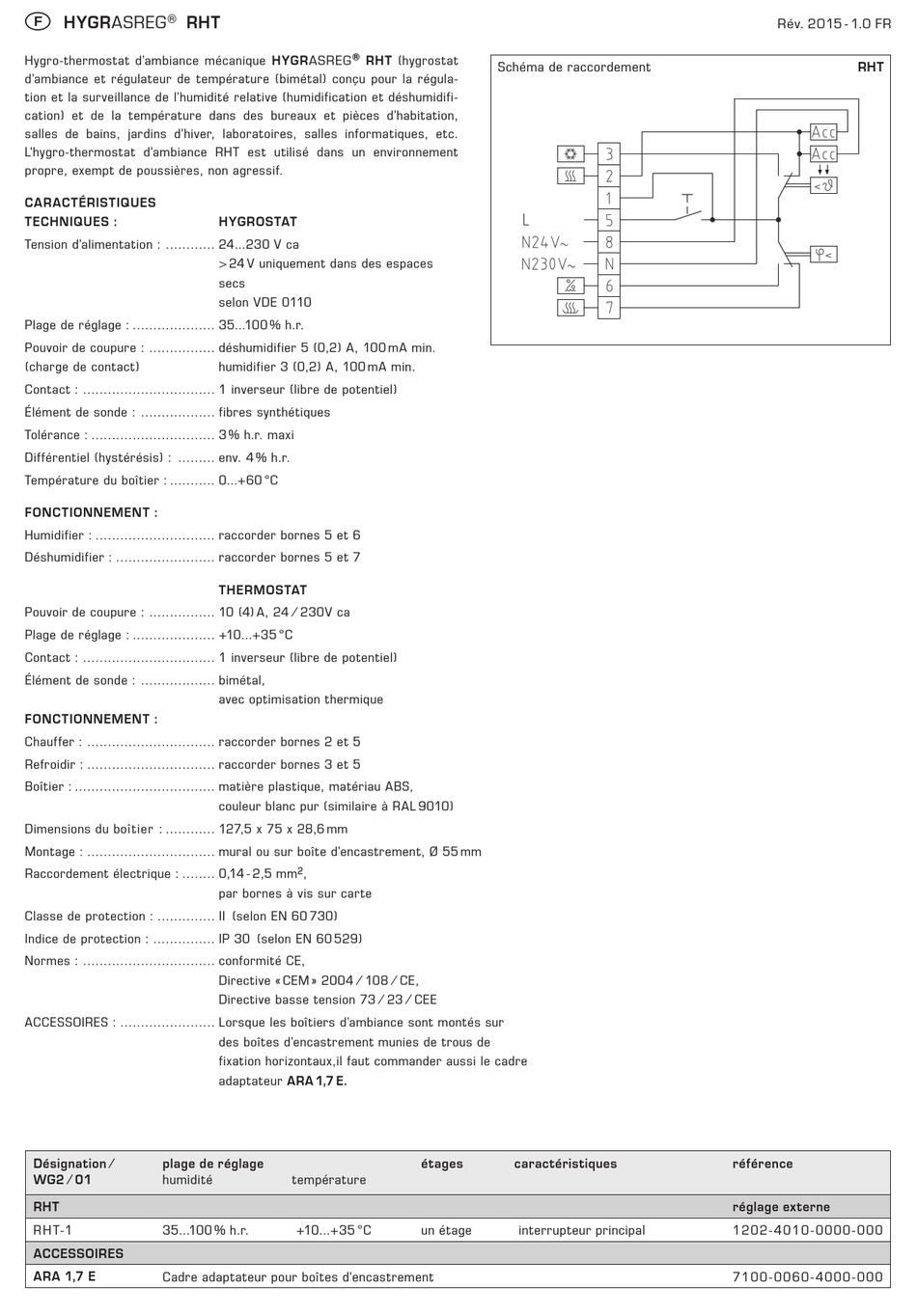

HYGRASREG RHT
Hygro-thermostat d'ambiance mécanique HYGRASREG
d'ambiance et régulateur de température (bimétal) conçu pour la régula-
tion et la surveillance de l'humidité relative (humidification et déshumidifi-
cation) et de la température dans des bureaux et pièces d'habitation,
salles de bains, jardins d'hiver, laboratoires, salles informatiques, etc.
L'hygro-thermostat d'ambiance RHT est utilisé dans un environnement
propre, exempt de poussières, non agressif.
CARACTÉRISTIQUES
TECHNIQUES :
Tension d'alimentation : ............ 24...230 V ca
Plage de réglage : .................... 35...100 % h.r.
Pouvoir de coupure : ................ déshumidifier 5 (0,2) A, 100 mA min.
(charge de contact)
Contact : ................................ 1 inverseur (libre de potentiel)
Élément de sonde : .................. fibres synthétiques
Tolérance : .............................. 3 % h.r. maxi
Différentiel (hystérésis) : ......... env. 4 % h.r.
Température du boîtier : ........... 0...+60 °C
FONCTIONNEMENT :
Humidifier : ............................. raccorder bornes 5 et 6
Déshumidifier : ........................ raccorder bornes 5 et 7
Pouvoir de coupure : ................ 10 (4) A, 24 ⁄ 230V ca
Plage de réglage : .................... +10...+35 °C
Contact : ................................ 1 inverseur (libre de potentiel)
Élément de sonde : .................. bimétal,
FONCTIONNEMENT :
Chauffer : ............................... raccorder bornes 2 et 5
Refroidir : ............................... raccorder bornes 3 et 5
Boîtier : .................................. matière plastique, matériau ABS,
Dimensions du boîtier : ............ 127,5 x 75 x 28,6 mm
Montage : ............................... mural ou sur boîte d'encastrement, Ø 55 mm
Raccordement électrique : ........ 0,14 - 2,5 mm
Classe de protection : .............. II (selon EN 60 730)
Indice de protection : ............... IP 30 (selon EN 60 529)
Normes : ................................ conformité CE,
ACCESSOIRES : ....................... Lorsque les boîtiers d'ambiance sont montés sur
Désignation ⁄ plage de réglage
WG2 ⁄ 01 humidité
RHT
R H T-1 35...100 % h.r.
ACCESSOIRES
ARA 1,7 E Cadre adaptateur pour boîtes d'encastrement
® RHT (hygrostat
HYGROSTAT
> 24 V uniquement dans des espaces
secs
selon VDE 0110
humidifier 3 (0,2) A, 100 mA min.
THERMOSTAT
avec optimisation thermique
couleur blanc pur (similaire à RAL 9010)
2
,
par bornes à vis sur carte
Directive « CEM » 2004 ⁄ 108 ⁄ CE,
Directive basse tension 73 ⁄ 23 ⁄ CEE
des boîtes d'encastrement munies de trous de
fixation horizontaux,il faut commander aussi le cadre
adaptateur ARA 1,7 E.
température
+10...+35 °C
Schéma de raccordement
étages caractéristiques
un étage interrupteur principal
