S+S REGELTECHNIK THERMASREG RTR Serie Bedienungs- Und Montageanleitung
Vorschau ausblenden
Andere Handbücher für THERMASREG RTR Serie:
- Bedienungs- und montageanleitung (32 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D G F r
23000-2011 03 ⁄ 2011
RTR - S
THERMASREG
®
D
Bedienungs- und Montageanleitung
Raumtemperaturregler, stetig,
Aufputz, Serie Frija II
G
Operating Instructions, Mounting & Installation
Room temperature controllers, continuous,
on-wall, series Frija II
F
Notice d'instruction
Thermostat d'ambiance analogique,
en saillie, série Frija II
r
Руководство по монтажу и обслуживанию
Терморегулятор для внутренних помещений,
с аналоговым выходом, для открытой установки,
серия Frija II
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
RTR - S 010
RTR - S 015
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK THERMASREG RTR Serie
Inhaltszusammenfassung für S+S REGELTECHNIK THERMASREG RTR Serie

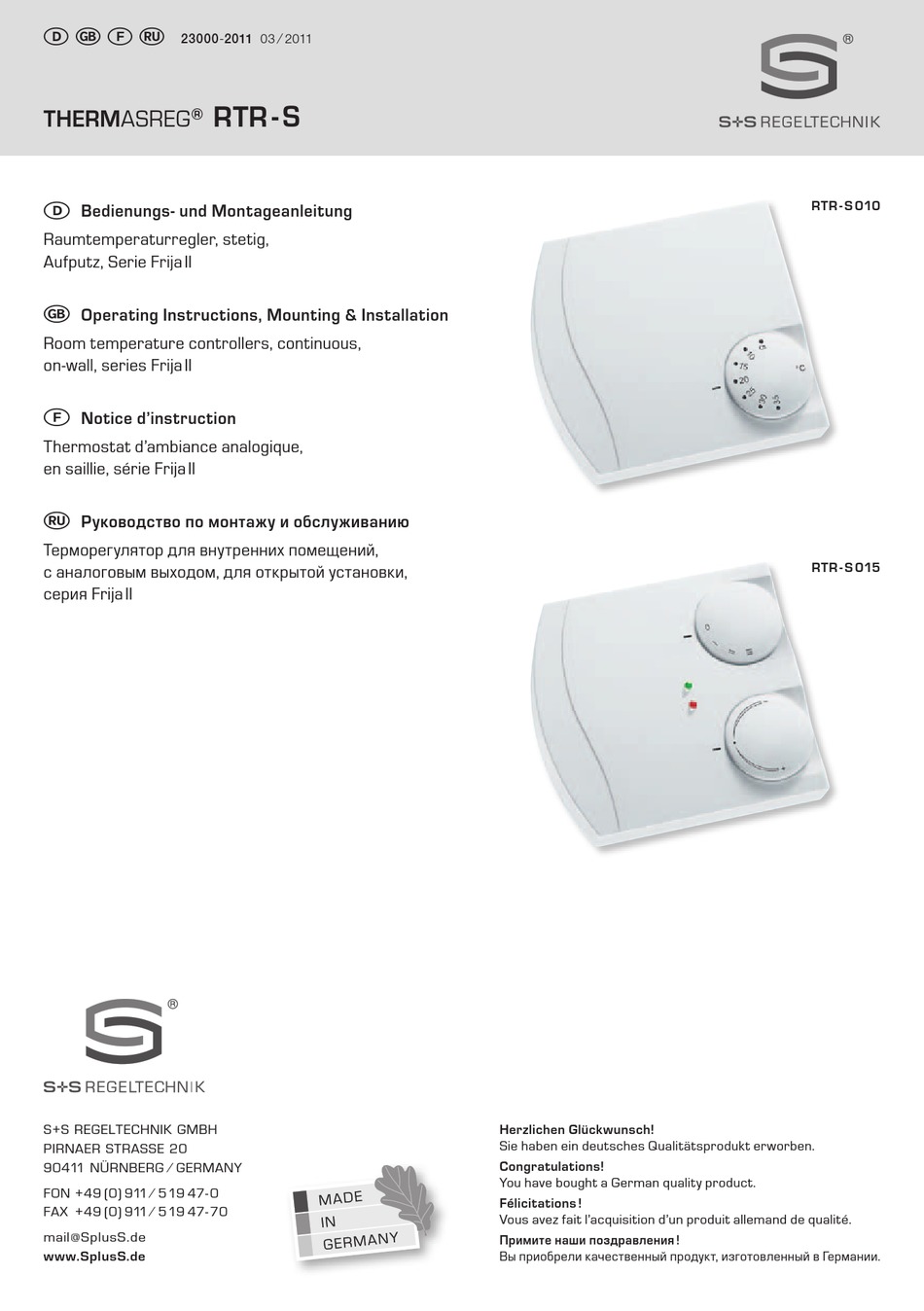

- Seite 1 Frija II Руководство по монтажу и обслуживанию Терморегулятор для внутренних помещений, RTR - S 015 с аналоговым выходом, для открытой установки, серия Frija II S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Seite 2 D G F r RTR - S THERMASREG ® Maßzeichnung Gehäuse Frija II Dimensional drawing Enclosure Frija II Plan coté boîtier Frija II Габаритный чертеж Корпус Frija II...
-
Seite 3: Technische Daten

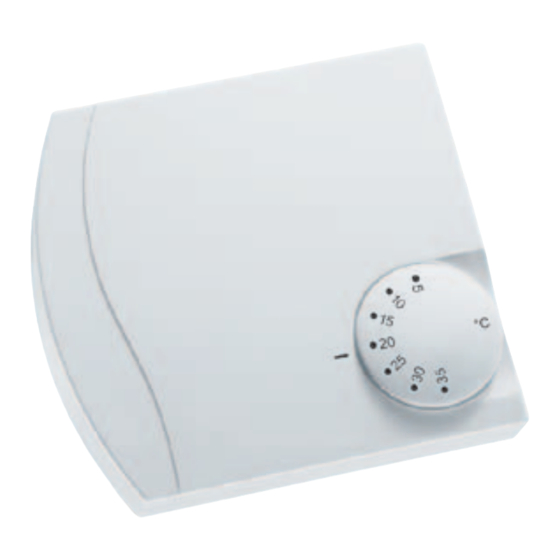

® THERMASREG RTR -S Elektronischer Raumtemperaturregler, Klimaregler THERMASREG ® RTR-S zur Temperaturregelung oder Überwachung, mit Ausgang 0 - 10 V für Heizen und Kühlen, wahlweise als stetiger Klimaregler mit manueller Ventilator-Drehzahlsteuerung, Sollwertverstellung und LED-Betriebsanzeigen. Eingesetzt in trockenen Einzelräumen, die mit Radiatoren, Kühldecken, Lüftungs- oder Klimaanlagen geheizt bzw. gekühlt werden oder als Fernbedienung von Klimageräten, z. - Seite 4 ® THERMASREG RTR -S (diverse Ausführungen) Anschlussbild RTR - S 010 ® THERMASREG RTR - S 010 stetiger Raumtemperaturregler für 2-Kanaleinzelraumregelung Typ ⁄ WG1 Sensor Ausgang Ausgang Heizen Kühlen RTR - S 010 intern 0 - 10 V 0 - 10 V Ausstattung: + 5 ... + 30 °C, über Sollwertsteller, Zahlenskala Anschlussbild RTR - S 011 ® ...
- Seite 5 ® THERMASREG RTR -S (diverse Ausführungen) Anschlussbild RTR - S 012 24V AC/DC 20 21 ® THERMASREG RTR - S 012 Electronics stetiger Raumtemperaturregler für 2-Kanaleinzelraumregelung, mit LED-Betriebsanzeige Typ ⁄ WG1 Sensor Ausgang Ausgang Heizen Kühlen RTR - S 012 extern (Pt 1000) 0 - 10 V 0 - 10 V Ausstattung: + 5 ...
- Seite 6 ® THERMASREG RTR -S (diverse Ausführungen) Anschlussbild RTR - S 014 24V AC/DC 12 13 20 21 ® THERMASREG Electronics RTR - S 014 stetiger Raumtemperaturregler für 2-Kanaleinzelraumregelung, mit LED-Betriebsanzeige und 3-stufiger Drehzahleinstellung für Ventilatoren Typ ⁄ WG1 Sensor Ausgang Ausgang Heizen Kühlen RTR - S 014 intern ⁄ extern (Pt 1000) wählbar 0 - 10 V 0 - 10 V Ausstattung:...
-
Seite 7: Montage Und Installation
Montage und Installation Setpoint Setpoint Setpoint Setpoint Setpoint Setpoint Heizen Kühlen Heizen Kühlen Heizen Kühlen 0,5K 0,5K 2,0K 0,5K 0,5K 0,5K 0,5K 2,0K 2,0K Setpoint Setpoint Einstellen der neutralen Zone, Setpoint Neutrale proportional Band Heizen Zone und proportional Band Kühlen Neutrale Neutrale Zone über die Potentiometer Zone auf der Platine möglich. +/- 3K Poti »NZ«: Neutrale Zone +/- 5K +/- 7K +/- 3K Poti »PH«: Heizen... -
Seite 8: Versorgungsspannung
VERSORGUNGSSPANNUNG: Schaltbild Einzelbetrieb Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versor- gungsspannung bei 0 - 10 V Geräten. Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspan- Schaltung nung ge messen! -
Seite 9: Wichtige Hinweise
Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten! –... - Seite 31 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 32 D G F r RTR - S THERMASREG ® ...
