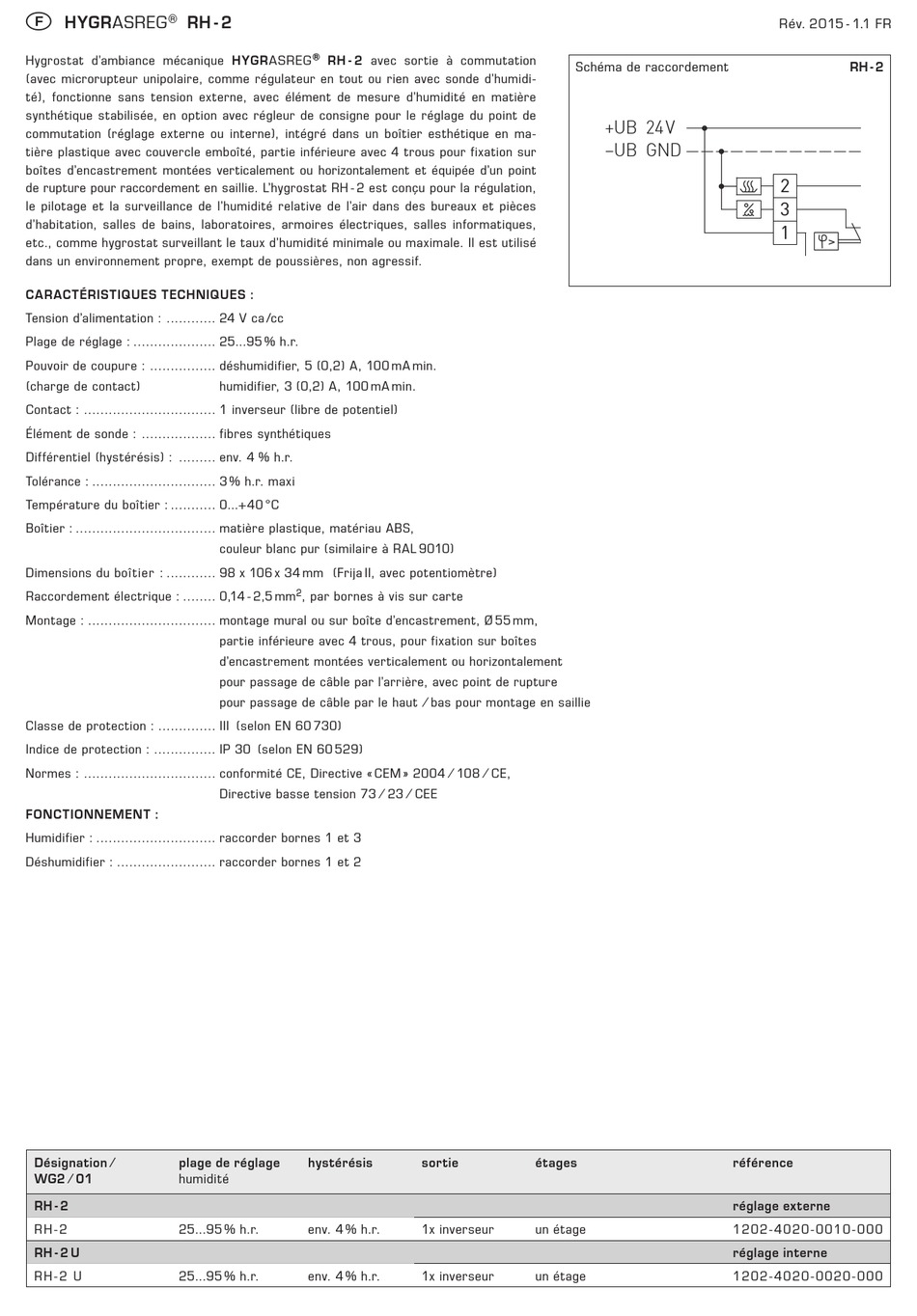

HYGRASREG RH - 2
Hygrostat d'ambiance mécanique HYGRASREG
(avec microrupteur unipolaire, comme régulateur en tout ou rien avec sonde d'humidi-
té), fonctionne sans tension externe, avec élément de mesure d'humidité en matière
synthétique stabilisée, en option avec régleur de consigne pour le réglage du point de
commutation (réglage externe ou interne), intégré dans un boîtier esthétique en ma-
tière plastique avec couvercle emboîté, partie inférieure avec 4 trous pour fixation sur
boîtes d'encastrement montées verticalement ou horizontalement et équipée d'un point
de rupture pour raccordement en saillie. L'hygrostat RH - 2 est conçu pour la régulation,
le pilotage et la surveillance de l'humidité relative de l'air dans des bureaux et pièces
d'habitation, salles de bains, laboratoires, armoires électriques, salles informatiques,
etc., comme hygrostat surveillant le taux d'humidité minimale ou maximale. Il est utilisé
dans un environnement propre, exempt de poussières, non agressif.
CARACTÉRISTIQUES TECHNIQUES :
Tension d'alimentation : ............ 24 V ca /cc
Plage de réglage : .................... 25...95 % h.r.
Pouvoir de coupure : ................ déshumidifier, 5 (0,2) A, 100 mA min.
(charge de contact)
Contact : ................................ 1 inverseur (libre de potentiel)
Élément de sonde : .................. fibres synthétiques
Différentiel (hystérésis) : ......... env. 4 % h.r.
Tolérance : .............................. 3 % h.r. maxi
Température du boîtier : ........... 0...+40 °C
Boîtier : .................................. matière plastique, matériau ABS,
Dimensions du boîtier : ............ 98 x 106 x 34 mm (Frija II, avec potentiomètre)
Raccordement électrique : ........ 0,14 - 2,5 mm
Montage : ............................... montage mural ou sur boîte d'encastrement, Ø 55 mm,
Classe de protection : .............. III (selon EN 60 730)
Indice de protection : ............... IP 30 (selon EN 60 529)
Normes : ................................ conformité CE, Directive « CEM » 2004 ⁄ 108 ⁄ CE,
FONCTIONNEMENT :
Humidifier : ............................. raccorder bornes 1 et 3
Déshumidifier : ........................ raccorder bornes 1 et 2
Désignation ⁄ plage de réglage
WG2 ⁄ 01 humidité
RH - 2
R H - 2 25...95 % h.r.
RH - 2 U
R H - 2 U 25...95 % h.r.
® RH - 2 avec sortie à commutation
humidifier, 3 (0,2) A, 100 mA min.
couleur blanc pur (similaire à RAL 9010)
2 , par bornes à vis sur carte
partie inférieure avec 4 trous, pour fixation sur boîtes
d'encastrement montées verticalement ou horizontalement
pour passage de câble par l'arrière, avec point de rupture
pour passage de câble par le haut ⁄ bas pour montage en saillie
Directive basse tension 73 ⁄ 23 ⁄ CEE
hystérésis
env. 4 % h.r.
env. 4 % h.r.
Schéma de raccordement
sortie étages
1x inverseur un étage
1x inverseur un étage
+UB 24 V
–UB GND
référence
réglage externe
1202 -4020-00 10-000
réglage interne
1202 -4020-00 20-000
Rév. 2015 - 1.1 FR
RH - 2
2
3
