D G F r

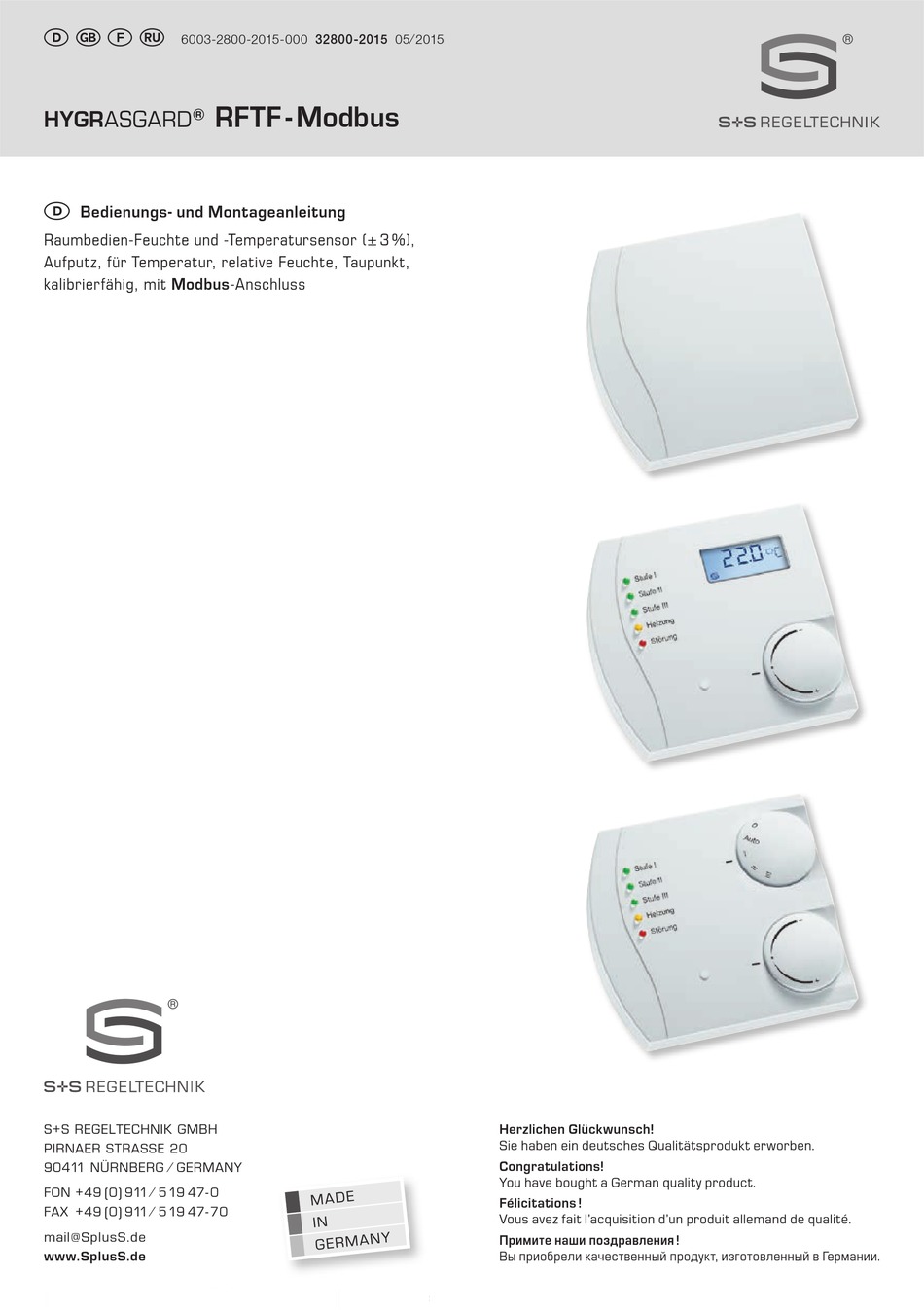

6003-2800-2015-000 32800-2015 05⁄ 2015
RFTF - Modbus
HYGRASGARD
®
D
Bedienungs- und Montageanleitung

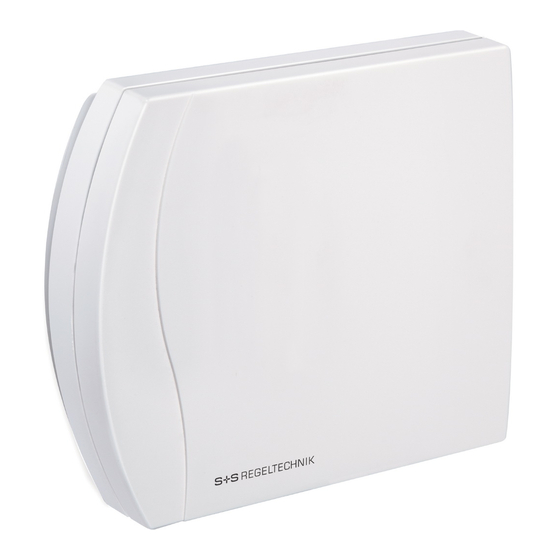

Raumbedien-Feuchte und -Temperatursensor (± 3 %),
Aufputz, für Temperatur, relative Feuchte, Taupunkt,
kalibrierfähig, mit Modbus-Anschluss
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
Werbung
Verwandte Anleitungen für S+S REGELTECHNIK RFTF serie
Inhaltszusammenfassung für S+S REGELTECHNIK RFTF serie
- Seite 1 HYGRASGARD ® Bedienungs- und Montageanleitung Raumbedien-Feuchte und -Temperatursensor (± 3 %), Aufputz, für Temperatur, relative Feuchte, Taupunkt, kalibrierfähig, mit Modbus-Anschluss S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Seite 2 D G F r RFTF - Modbus HYGRASGARD ® Maßzeichnung Gehäuse Frija II RFTF - Modbus mit Display...
- Seite 3 ® HYGRASGARD RFTF - Modbus Rev. 2015 - 1.1 DE Qualitätsprodukt für HKL-Bereich, Genauigkeit ± 3 % Schaltbild RFTF 1- Modbus ® Der kalibrierfähige Raumsensor HYGRASGARD RFTF - Modbus mit Modbus- Anschluss, wahlweise mit ⁄ ohne Display im formschönen Gehäuse (Frija II) misst die relativen Feuchte und die Temperatur der Raum luft.
- Seite 4 ® HYGRASGARD RFTF - Modbus Rev. 2015 - 1.1 DE Anzeige Anzeige Standard alternative Ausgangsgrößen Standardmäßig wird im Display Über die Modbus-Konfiguration kann anstelle Index 1 = Taupunkt in °C abwechselnd die Ist-Temperatur und die der relative Feuchte die Anzeige einer alternativen Index 2 = absolute Feuchte in g ⁄...
- Seite 5 ® HYGRASGARD RFTF - Modbus | Konfiguration Rev. 2015 - 1.0 DE intro BUSADRESSE MODBUS Busadresse (binärcodiert, Wertigkeit 1 bis 247 einstellbar) DIP-Schalter [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 DIP A 1 2 3 4 5 6 7 8...
-
Seite 6: Anzeige Im Display
® HYGRASGARD RFTF - Modbus | Konfiguration ANZEIGE IM DISPLAY Im Display wird in der ersten Zeile abwechselnd die Ist-Temperatur bzw. die Ist-Feuchte (relative Feucht) angezeigt. Die Auflösung beträgt 1/10 °C bzw. 1/10 % r.H. Eine statische Anzeige von Taupunkt (in °C), Mischungsverhältnis (in g ⁄ kg), absolute Feuchte (in g ⁄ m ), Enthalpie (in kJ ⁄... -
Seite 7: Led-Anzeige
® HYGRASGARD RFTF - Modbus | Konfiguration ASCII-Code-Tabelle für Dot Matrix Anzeigebereich ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Leer “ & < > ü ä Ä ö Ö Ü ° Nicht in der Tabelle aufgeführte ASCII-Zeichen bzw. Steuerzeichen werden als Leerzeichen dargestellt. LED-ANZEIGE Einzelanzeige der LEDs (Register 4x0014 = 0) Die LEDs können über Modbus einzeln in Farbe und Helligkeit angesteuert werden. - Seite 8 ® HYGRASGARD RFTF - Modbus | Konfiguration, Telegramme Bargraph-Anzeige der LEDs (Register 4x0014 = 1 bis 4) Die LEDs sind in einer Anzeigekette verschaltet und zeigen den im Register 4x0013 (Bargraph Wert) eingetragenen Wert farbig an. Einzelne Zwischenstufen werden über Helligkeitsänderungen dargestellt. Die Farbauswahl des Bargraphs ist über das Register 4x0014 (Bargraph Mode) wählbar und kann gegebenenfalls über die Farbregister der LED (4x0025 bis 4x0039) individuell eingestellt werden.
- Seite 9 ® HYGRASGARD RFTF - Modbus | Telegramme Function 06 Write Single Register & Function 16 Write Multiple Register Register Parameter (Display) Data Type Value Range 4x0001 physikalischer Anzeigewert Index im Display Signed 8 Bit 0...10 0...10 Temperatur & – Defaulteinstellung relative Feuchte alternierend Temperatur in °C Sollwert-Potentiometer in %...
- Seite 10 ® HYGRASGARD RFTF - Modbus | Telegramme Function 06 Write Single Register & Function 16 Write Multiple Register Register Parameter (LEDs) Data Type Value Range 4x0020 LED 1 Farbe Unsigned 8 Bit 0...100 Default = 0 4x0021 LED 2 Farbe Unsigned 8 Bit 0...100 Default = 0...
- Seite 11 ® HYGRASGARD RFTF - Modbus | Telegramme Function 05 Write Single Coil Register Parameter Data Type Value Range 0x0001 Multicolor LED 1 Bit 0 0 / 1 OFF - ON 0x0002 Multicolor LED 2 Bit 1 0 / 1 OFF - ON 0x0003 Multicolor LED 3 Bit 2...
- Seite 12 ® HYGRASGARD RFTF - Modbus | Installation Rev. 2015 - 1.0 DE intro Allgemeiner Aufbau Busstruktur MODBUS RTU-Master Passiver Aktiver Abzweig Abzweig RS-485 Leitungs- Leitungs- Stammleitung abschluss abschluss (Trunk-Kabel) Stichleitung (Drop-Kabel) Slave n Stichleitung: Mehrfachabzweigung n: Slave 1 Slave 2 kürzer 20m kürzer 40m/n Bustopologie mit Abschluss- und Vorspannungswiderständen...
- Seite 13 Montage und Installation Die Geräte sind im spannungslosen Zustand anzuschließen. Der An- Hinweise zum mechanischen Ein- und Anbau: Der Einbau hat unter Berücksichtigung der einschlägigen, für den Mess- schluss der Geräte darf nur an Sicherheitskleinspannung er folgen. ort gültigen Vorschriften und Standards (wie z. B. Schweiß vor schriften Folge schäden, welche durch Fehler an diesem Gerät entstehen, sind usw.) zu erfolgen.
- Seite 14 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 15 D G F r Busadresse, binärcodiert 0 0 0 0 0 0 0 1 0 0 1 1 0 0 1 1 0 1 1 0 0 1 0 1 1 0 0 1 0 1 1 1 1 1 0 0 1 0 0 1 0 0 0 0 0 0 1 0 0 0 1 1 0 1 0 0 0 1 1 0 0 1 1 0...
