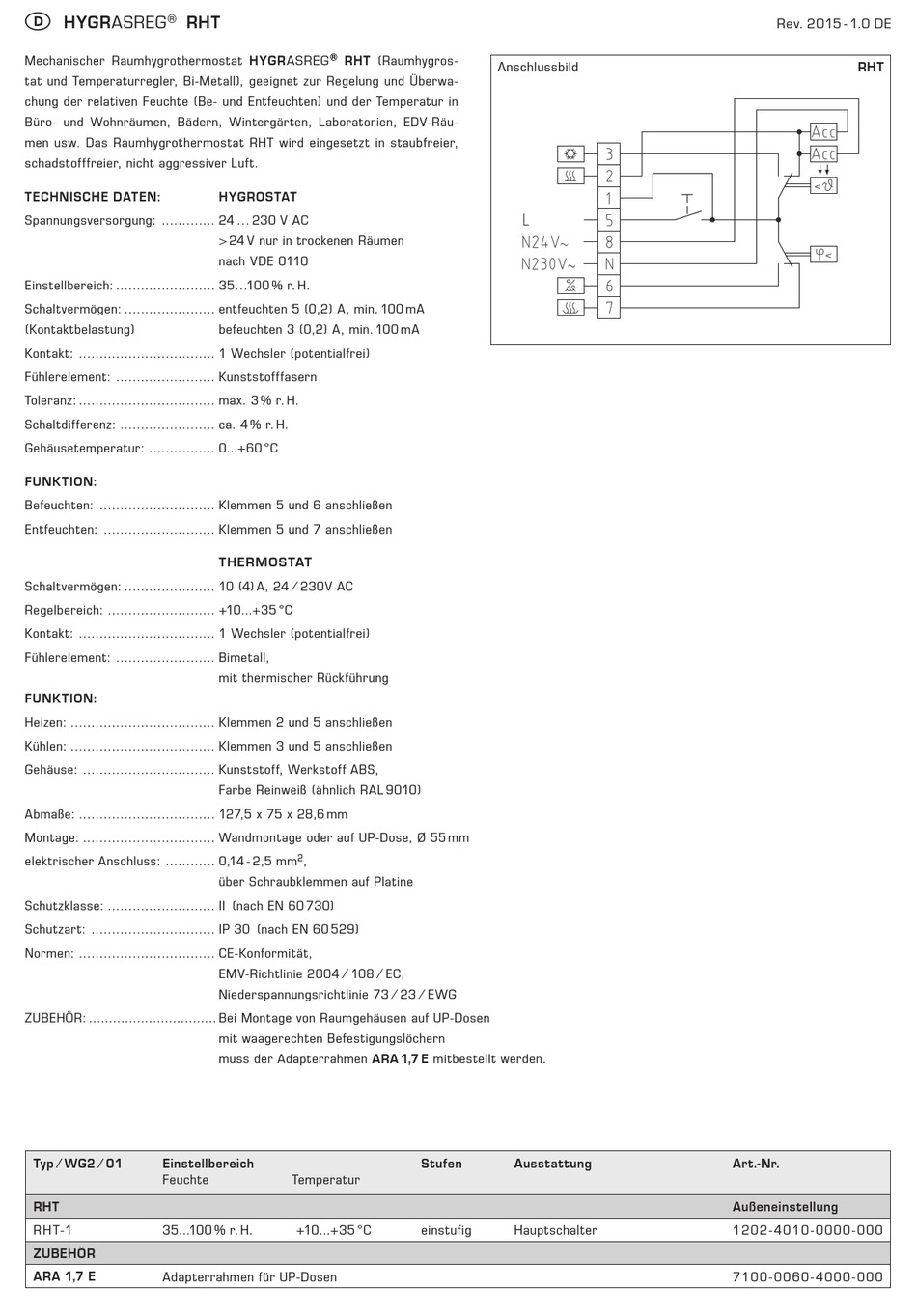

HYGRASREG RHT
Mechanischer Raumhygrothermostat HYGRASREG
tat und Temperaturregler, Bi-Metall), geeignet zur Regelung und Überwa-
chung der relativen Feuchte (Be- und Entfeuchten) und der Temperatur in
Büro- und Wohnräumen, Bädern, Wintergärten, Laboratorien, EDV-Räu-
men usw. Das Raumhygrothermostat RHT wird eingesetzt in staubfreier,
schadstofffreier, nicht aggressiver Luft.
TECHNISCHE DATEN:
Spannungsversorgung: ............. 24 ... 230 V AC
Einstellbereich: ........................ 35...100 % r. H.
Schaltvermögen: ...................... entfeuchten 5 (0,2) A, min. 100 mA
(Kontaktbelastung)
Kontakt: ................................. 1 Wechsler (potentialfrei)
Fühlerelement: ........................ Kunststofffasern
Toleranz: ................................. max. 3 % r. H.
Schaltdifferenz: ....................... ca. 4 % r. H.
Gehäusetemperatur: ................ 0...+60 °C
FUNKTION:
Befeuchten: ............................ Klemmen 5 und 6 anschließen
Entfeuchten: ........................... Klemmen 5 und 7 anschließen
Schaltvermögen: ...................... 10 (4) A, 24 ⁄ 230V AC
Regelbereich: .......................... +10...+35 °C
Kontakt: ................................. 1 Wechsler (potentialfrei)
Fühlerelement: ........................ Bimetall,
FUNKTION:
Heizen: ................................... Klemmen 2 und 5 anschließen
Kühlen: ................................... Klemmen 3 und 5 anschließen
Gehäuse: ................................ Kunststoff, Werkstoff ABS,
Abmaße: ................................. 127,5 x 75 x 28,6 mm
Montage: ................................ Wandmontage oder auf UP-Dose, Ø 55 mm
elektrischer Anschluss: ............ 0,14 - 2,5 mm
Schutzklasse: .......................... II (nach EN 60 730)
Schutzart: .............................. IP 30 (nach EN 60 529)
Normen: ................................. CE-Konformität,
ZUBEHÖR: ................................ Bei Montage von Raumgehäusen auf UP-Dosen
Typ ⁄ WG2 ⁄ 01 Einstellbereich
Feuchte
RHT
R H T-1 35...100 % r. H.
ZUBEHÖR
ARA 1,7 E Adapterrahmen für UP-Dosen
® RHT (Raumhygros-
HYGROSTAT
> 24 V nur in trockenen Räumen
nach VDE 0110
befeuchten 3 (0,2) A, min. 100 mA
THERMOSTAT
mit thermischer Rückführung
Farbe Reinweiß (ähnlich RAL 9010)
2
,
über Schraubklemmen auf Platine
EMV-Richtlinie 2004 ⁄ 108 ⁄ EC,
Niederspannungsrichtlinie 73 ⁄ 23 ⁄ EWG
mit waagerechten Befestigungslöchern
muss der Adapterrahmen ARA 1,7 E mitbestellt werden.
Temperatur
+10...+35 °C
Anschlussbild
Stufen Ausstattung
einstufig Hauptschalter
