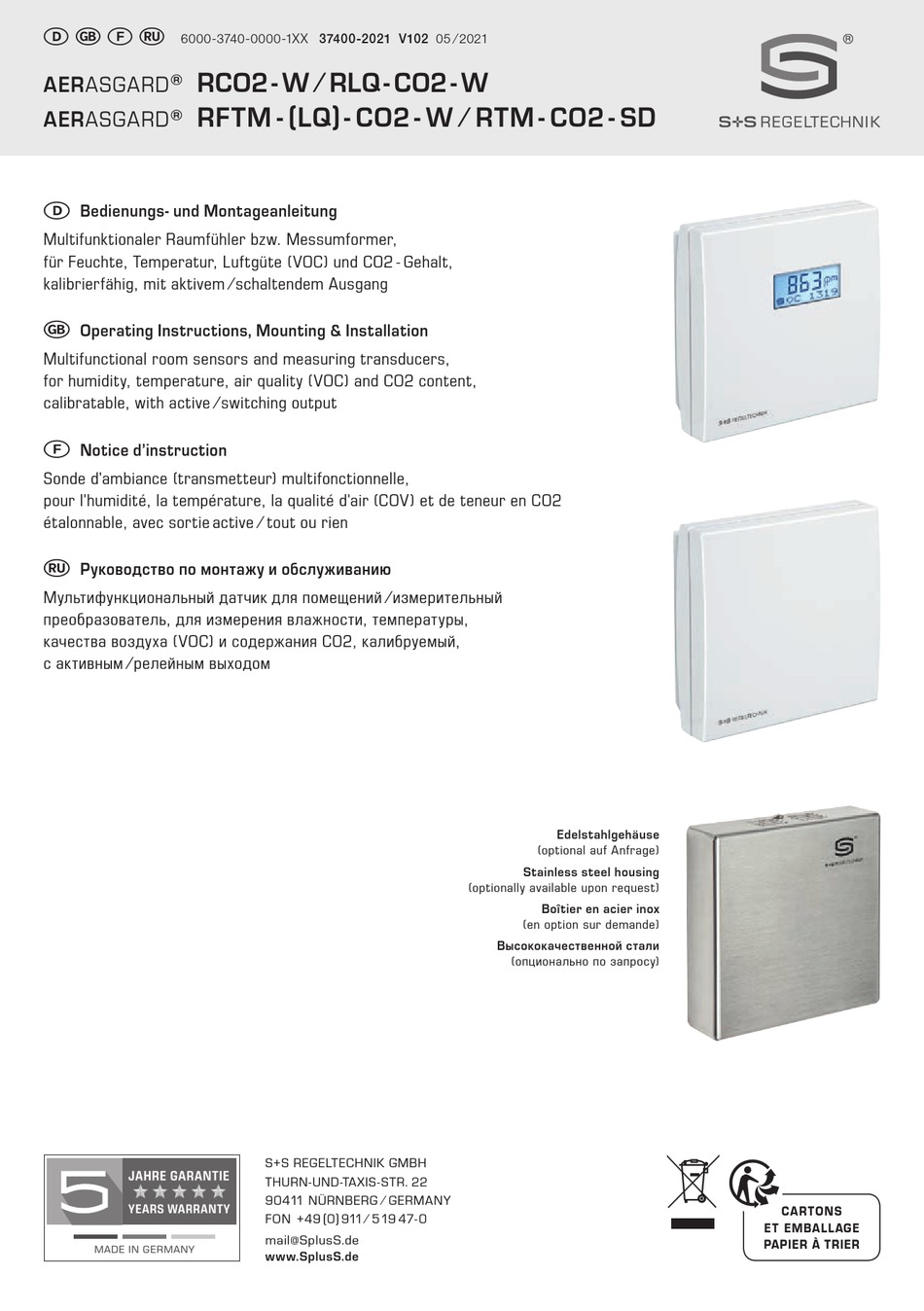

6000-3740-0000-1XX 37400-2021 V102 05 ⁄ 2021
RCO2 - W ⁄ RLQ - CO2 - W
®
AERASGARD
RFTM - ( LQ ) - CO2 - W ⁄ RTM - CO2 - SD
AERASGARD
®
D
Bedienungs- und Montageanleitung
Multifunktionaler Raumfühler bzw. Messumformer,
für Feuchte, Temperatur, Luftgüte (VOC) und CO2 - Gehalt,
kalibrierfähig, mit aktivem ⁄ schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Multifunctional room sensors and measuring transducers,
for humidity, temperature, air quality (VOC) and CO2 content,
calibratable, with active ⁄ switching output
F
Notice d'instruction
Sonde d'ambiance (transmetteur) multifonctionnelle,
pour l'humidité, la température, la qualité d'air (COV) et de teneur en CO2
étalonnable, avec sortie active ⁄ tout ou rien
r
Руководство по монтажу и обслуживанию
Мультифункциональный датчик для помещений ⁄ измерительный
преобразователь, для измерения влажности, температуры,
качества воздуха (VOC) и содержания CO2, калибруемый,
с активным ⁄ релейным выходом
