D

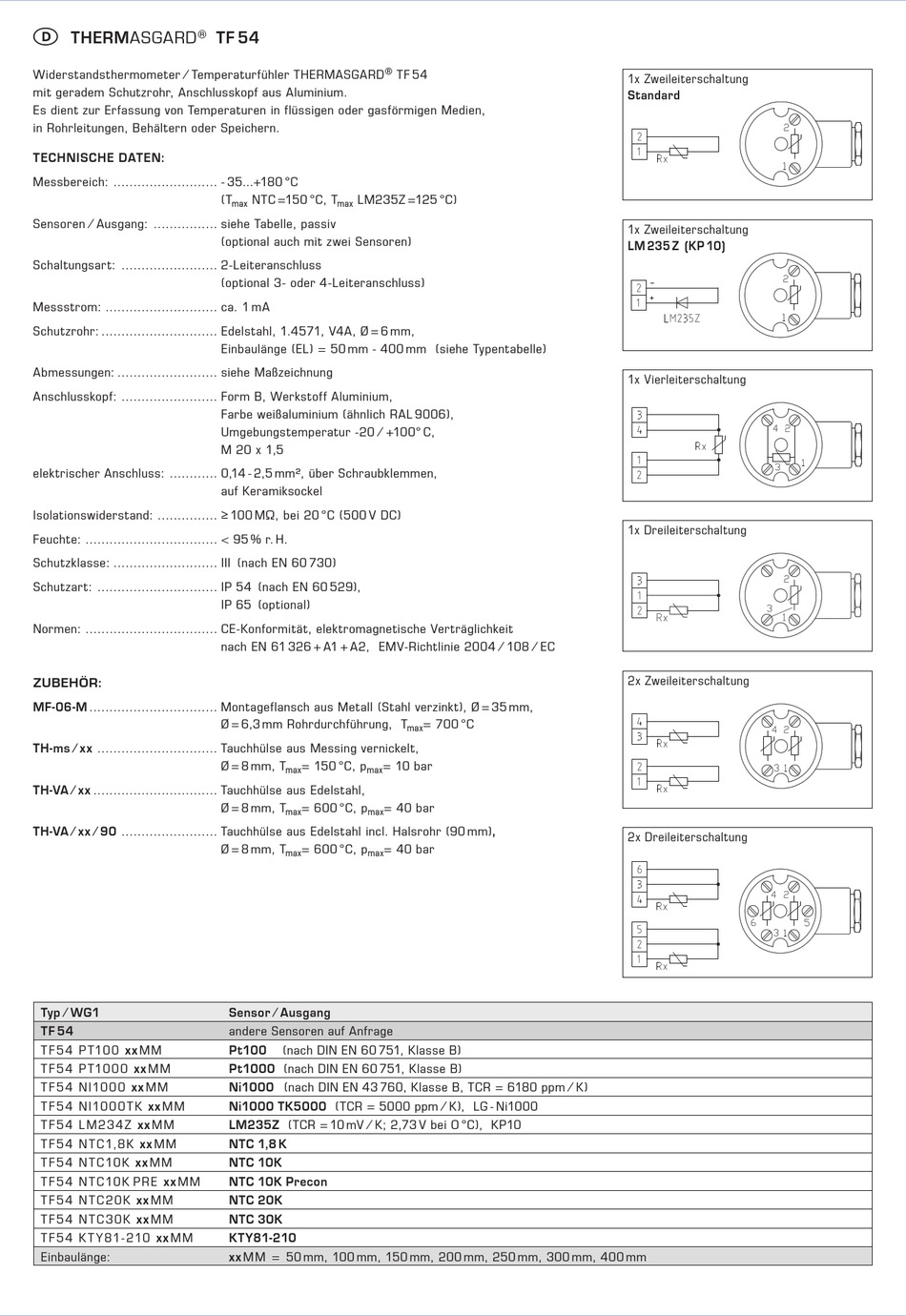

THERMASGARD ®
Widerstandsthermometer ⁄ Temperaturfühler THERMASGARD
mit geradem Schutzrohr, Anschlusskopf aus Aluminium.
Es dient zur Erfassung von Temperaturen in flüssigen oder gasförmigen Medien,
in Rohr leitungen, Behältern oder Speichern.

TECHNISCHE DATEN:

Messbereich: .......................... - 35...+180 °C
Sensoren ⁄ Ausgang: ................ siehe Tabelle, passiv
Schaltungsart: ........................ 2-Leiteranschluss
Messstrom: ............................ ca. 1 mA
Schutzrohr: ............................. Edelstahl, 1.4571, V4A, Ø = 6 mm,
Abmessungen: ......................... siehe Maßzeichnung
Anschlusskopf: ........................ Form B, Werkstoff Aluminium,
elektrischer Anschluss: ............ 0,14 - 2,5 mm², über Schraubklemmen,
Isolationswiderstand: ............... ≥ 100 MΩ, bei 20 °C (500 V DC)
Feuchte: ................................. < 95 % r. H.
Schutzklasse: .......................... III (nach EN 60 730)
Schutzart: .............................. IP 54 (nach EN 60 529),
Normen: ................................. CE-Konformität, elektromagnetische Verträglichkeit
ZUBEHÖR:
MF-06-M ................................ Montageflansch aus Metall (Stahl verzinkt), Ø = 35 mm,
TH-ms ⁄ xx .............................. Tauchhülse aus Messing vernickelt,
TH-VA ⁄ xx ............................... Tauchhülse aus Edelstahl,
TH-VA ⁄ xx ⁄ 90 ........................ Tauchhülse aus Edelstahl incl. Halsrohr (90 mm),
Typ ⁄ WG1
TF 54
T F 5 4 P T10 0 xx M M
T F 5 4 P T10 0 0 xx M M
T F 5 4 NI10 0 0 xx M M
T F 5 4 NI10 0 0 T K xx M M
T F 5 4 L M 2 3 4 Z xx M M
T F 5 4 N T C1,8 K xx M M
T F 5 4 N T C10 K xx M M
T F 5 4 N T C10 K P R E xx M M
T F 5 4 N T C 2 0 K xx M M
T F 5 4 N T C 3 0 K xx M M
T F 5 4 K T Y 81- 210 xx M M
Einbaulänge:
TF 54
®
(T NTC =150 °C, T LM235Z =125 °C)
max max
(optional auch mit zwei Sensoren)
(optional 3- oder 4-Leiteranschluss)
Einbaulänge (EL) = 50 mm - 400 mm (siehe Typentabelle)
Farbe weißaluminium (ähnlich RAL 9006),
Umgebungstemperatur -20 ⁄ +100° C,
M 20 x 1,5
auf Keramiksockel
IP 65 (optional)
nach EN 61 326 + A1 + A2, EMV-Richtlinie 2004 ⁄ 108 ⁄ EC
Ø = 6,3 mm Rohrdurchführung, T
Ø = 8 mm, T = 150 °C, p = 10 bar
max max
Ø = 8 mm, T = 600 °C, p = 40 bar
max max
Ø = 8 mm, T = 600 °C, p = 40 bar
max max
Sensor ⁄ Ausgang
andere Sensoren auf Anfrage
Pt100 (nach DIN EN 60 751, Klasse B)
Pt1000 (nach DIN EN 60 751, Klasse B)
Ni1000 (nach DIN EN 43 760, Klasse B, TCR = 6180 ppm ⁄ K)
Ni1000 TK5000 (TCR = 5000 ppm ⁄ K), LG - Ni1000
LM235Z (TCR = 10 mV ⁄ K; 2,73 V bei O °C), KP10
NTC 1,8 K
NTC 10K
NTC 10K Precon
NTC 20K
NTC 30K
KTY81-210
xx M M = 50 mm, 100 mm, 150 mm, 200 mm, 250 mm, 300 mm, 400 mm
TF 54
= 700 °C
max
1x Zweileiterschaltung
Standard
1x Zweileiterschaltung
LM 235 Z (KP 10)
1x Vierleiterschaltung
1x Dreileiterschaltung
2x Zweileiterschaltung
2x Dreileiterschaltung
