S+S REGELTECHNIK HYGRASREG RH-2 Bedienungs- Und Montageanleitung
Vorschau ausblenden
Andere Handbücher für HYGRASREG RH-2:
- Bedienungs- und montageanleitung (16 Seiten) ,
- Montageanleitung (16 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
D G F r

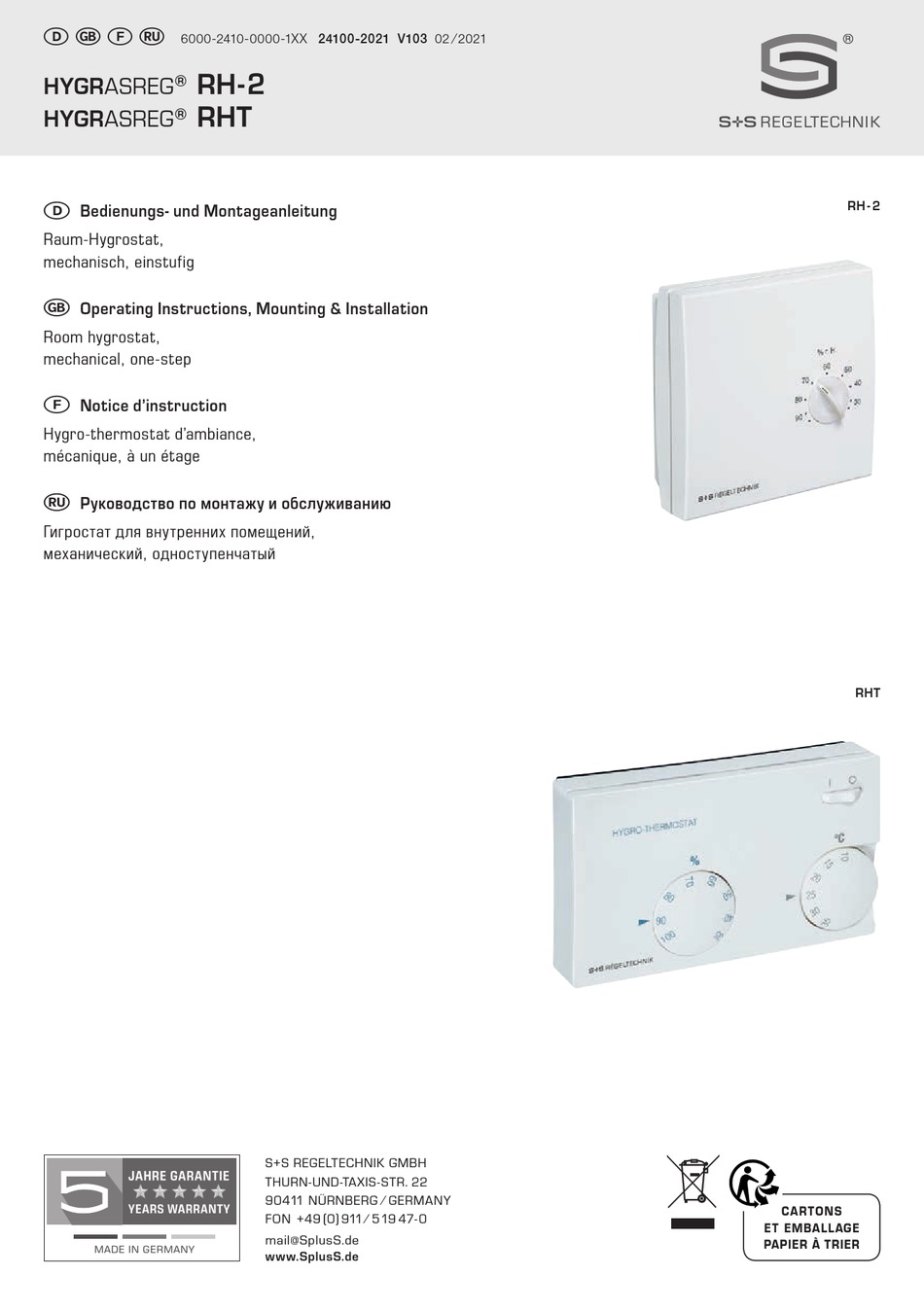

6000-2410-0000-1XX 24100-2021 V103 02 ⁄ 2021
RH-2
HYGRASREG
®
RHT
HYGRASREG
®
D
Bedienungs- und Montageanleitung
Raum-Hygrostat,
mechanisch, einstufig
G
Operating Instructions, Mounting & Installation
Room hygrostat,
mechanical, one-step
F
Notice d'instruction
Hygro-thermostat d'ambiance,
mécanique, à un étage
r
Руководство по монтажу и обслуживанию
Гигростат для внутренних помещений,
механический, одноступенчатый
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
RH - 2
RHT
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK HYGRASREG RH-2
Inhaltszusammenfassung für S+S REGELTECHNIK HYGRASREG RH-2
- Seite 1 Hygro-thermostat d’ambiance, mécanique, à un étage Руководство по монтажу и обслуживанию Гигростат для внутренних помещений, механический, одноступенчатый S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Seite 2 D G F r RH-2 HYGRASREG ® HYGRASREG ® Maßzeichnung Gehäuse Dimensional drawing Housing Plan coté boîtier Габаритный чертеж Корпус Baldur 2 RH - 2 39.1 32.6 % r.H. Maßzeichnung Dimensional drawing Plan coté Габаритный чертеж...
-
Seite 3: Technische Daten
® HYGRASREG RH - 2 Rev. 2021 - V22 Mechanischer Raumhygrostat HYGRASREG ® RH - 2 mit schaltendem Ausgang (mit ein- RH - 2 Anschlussbild poligem Mikroschalter, als 2-Punktregler mit Feuchtefühler), arbeitet ohne Fremd- spannung, mit Feuchte mess element aus stabilisiertem Kunststoffgewebe, wahl weise mit Sollwertsteller für die Schaltpunkteinstellung (Außen- oder Inneneinstellung), im form- +UB 24 V schönen Gehäuse aus Kunststoff, mit Schnappdeckel, Unterteil mit 4-Lochbefestigung,... - Seite 4 ® HYGRASREG Rev. 2021 - V13 Mechanischer Raumhygrothermostat HYGRASREG ® RHT (Raumhygros- Anschlussbild tat und Temperaturregler, Bi-Metall), geeignet zur Regelung und Über- wachung der relativen Feuchte (Be- und Entfeuchten) und der Temperatur in Büro- und Wohnräumen, Bädern, Wintergärten, Laboratorien, EDV- Räumen usw.
-
Seite 5: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Um optimale Messergebnisse zu erzielen, ist für eine gute Luftvermischung am Messort zu sorgen – Staub- und Verunreinigungen verfälschen das Messergebnis und sind zu vermeiden. Geringe Verunreinigungen und Staubablagerungen können mit Druckluft beseitigt werden. -
Seite 6: Technical Data
® HYGRASREG RH - 2 Rev. 2021 - V22 Mechanical room hygrostat HYGRASREG ® RH-2 with switching output (with single-pole RH - 2 Connecting diagram microswitch as two-position controller with humidity sensor) working without external voltage, with humidity measuring element made of stabilized synthetic gauze, optional with setpoint setter for switchpoint adjustment (external or internal setting) in an +UB 24 V elegant housing made of plastic, with snap-on lid, base with 4-hole attachment for instal-... - Seite 7 ® HYGRASREG Rev. 2021 - V13 The mechanical room hygro-thermostat HYGRASREG ® RHT, a room Connecting diagram hygrostat with (bimetal) temperature controller, is used for controlling and monitoring the relative humidity (humidifying and dehumidifying) and the temperature in office and residential rooms, baths, winter gardens, labs, computer rooms, etc.
- Seite 8 General notes – This device must only be used in non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – To achieve optimum measurement results, provide for good intermixture of air at the measuring point – Dust and contamination falsify measurement results and are to be avoided. Slight pollution and dust deposits can be removed by using compressed air.
-
Seite 9: Caractéristiques Techniques
® HYGRASREG RH - 2 Rev. 2021 - V22 Hygrostat d’ambiance mécanique HYGRASREG ® RH - 2 avec sortie à commutation (avec RH - 2 Schéma de raccordement microrupteur unipolaire, comme régulateur en tout ou rien avec sonde d’humidité), fonctionne sans tension externe, avec élément de mesure d’humidité en matière synthétique stabilisée, en option avec régleur de consigne pour le réglage du point de commutation +UB 24 V (réglage externe ou interne), intégré... - Seite 10 ® HYGRASREG Rev. 2021 - V13 Hygro-thermostat d’ambiance mécanique HYGRASREG ® RHT (hygrostat Schéma de raccordement d’ambiance et régulateur de température (bimétal) conçu pour la régulation et la surveillance de l’humidité relative (humidification et déshumidification) et de la température dans des bureaux et pièces d’habitation, salles de bains, jardins d’hiver, laboratoires, salles informatiques, etc.
- Seite 11 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Veillez à ce que l’air sur le lieu de mesure soit bien mélangé, afin d’obtenir des résultats de mesure les meilleurs possibles. –...
-
Seite 12: Технические Данные
® HYGRASREG RH - 2 Rev. 2021 - V22 Механический гигростат для внутренних помещений HYGRASREG ® RH - 2 с релейным RH - 2 Схема соединения выходом (с однополюсным микропереключателем, в качестве двухточечного регулятора с датчиком влажности), не требует для работы наличия внешнего источника напряжения, с... - Seite 13 ® HYGRASREG Rev. 2021 - V13 Механический биметаллический гигротермостат для внутренних Схема соединения ® помещений HYGRASREG RHT (гигростат и терморегулятор) пригоден для регулирования и контроля температуры и относительной влажности воздуха (увлажнение и осушение) в офисных и жилых помещениях, в банях, зимних садах, лабораториях, вычислительных центрах и т. д. Гигротермостат...
- Seite 14 Указания к продуктам – Прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – Для достижения оптимальных результатов измерения следует позаботиться о хорошей циркуляции воздуха в месте измерения. – Пыль и загрязнение могут искажать результаты измерения, поэтому их следует избегать. Незначительные...
- Seite 15 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 16 D G F r RH - 2U HYGRASREG ® RH - 2U Einstellung Feuchte Setting humidity Réglage humidité Установка влажности Kalibrierschraube (verlackt) Vis d’étalonnage (revêtue d’une couche de laque) Calibrating screw (varnish-locked) Калибровочный винт (лакированный) RH - 2 U (mit Inneneinstellung) (with internal setting) (avec réglage interne) (органы...
