Elektrischer Anschluss
7.8
Option: Maschinen-Interface /R3, MIN-Series Stecker
Die Geräteausführung COMPACTplus/R3 hat 2 Relais-Ausgänge und sieht für den
Anschluss an das Maschinen-Interface MIN-Series-Stecker in den Anschlusskappen vor.
Der mögliche Anschluss lokaler Bedienelemente oder zusätzlicher Sensorik am Lokal-
Interface bleibt dabei unverändert wie beschrieben in Kap. 7.1.
Achtung!
Bei sicherheitsbezogenen Relais-Ausgängen gilt: Das Kabel zur Maschinensteuerung ist
generell durch geschützte Verlegung in einem Kabelkanal oder durch Armierung so zu
verlegen, dass Querschlüsse der Kabeladern sicher ausgeschlossen werden können.
7.8.1
Sender-Interface /T3
Ein separater Sender für Geräte mit sicherheitsbezogenen Relais-Ausgängen steht nicht
zur Verfügung. Benutzt wird der korrespondierende Sender /T3 mit 3-poligem MIN-Series
Stecker (siehe 7.4.1)
7.8.2
Empfänger/Transceiver Maschinen-Interface /R3
Der Empfänger/Transceiver besitzt sicherheitsbezogene Relais-Ausgänge.
Achtung!
Das Maschinen-Interface /R3 ist für das Schalten von U max. = 42V geeignet. Für höhere
Schaltspannungen ist nur die Ausführung /R1 mit MG-Verschraubung und separatem
Anschlusskabel geeignet. Der Strompfad über die Relais-Kontakte der AOPD ist zwingend
abzusichern, um ein Verschweißen der Kontakte zu verhindern. Der jeweilige Sicherungs-
wert hängt ab von der Last. Er ist in den Technischen Daten, Tabelle 12.1-7 angegeben.

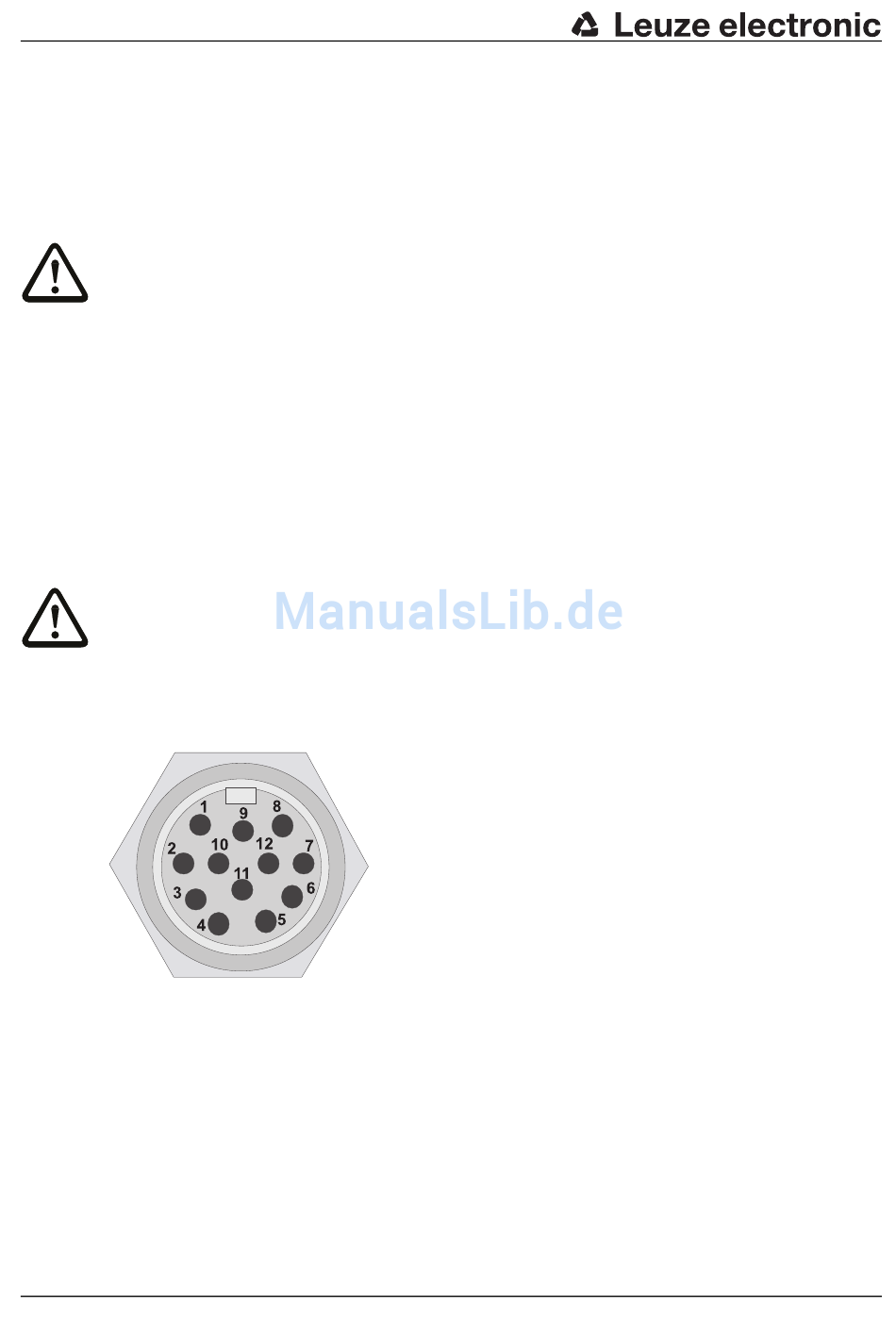

Bild 7.8-1:
78
Empfänger/Transceiver Maschinen-Interface /R3, MIN-Series Stecker
(Blick auf die Stifte)
COMPACTplus-m
Leuze electronic
