CoolServe
Manual / Bedienungsanleitung
Manual
CoolServe

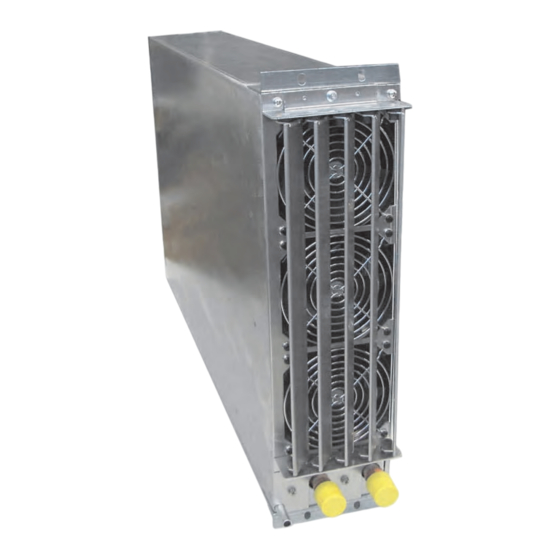

19" 3 HU Slide-in Cooling Unit
with integrated liquid cooling
Effective cooling capacity
2 - 6 KW
Bedienungsanleitung
CoolServe
19" 3 HE Einschubkühleinheit mit
integrierter Flüssigkeitskühlung
Nutzkühlleistung 2 - 6 KW
(ab Seite 40)
date / Datum issue / Ausgabe
2008-08-18
01_998_345_0_a
CoolServe
author / erstellt
Carsten Dietze
01_998_345_0_a
reviewed / geprüft
Heiko Ebermann
page / Seite 1/77

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Knurr CoolServe

Inhaltszusammenfassung für Knurr CoolServe

  • Seite 1 CoolServe Manual / Bedienungsanleitung Manual CoolServe 19” 3 HU Slide-in Cooling Unit with integrated liquid cooling Effective cooling capacity 2 - 6 KW Bedienungsanleitung CoolServe 19“ 3 HE Einschubkühleinheit mit integrierter Flüssigkeitskühlung Nutzkühlleistung 2 - 6 KW (ab Seite 40)

  • Seite 2: Inhaltsverzeichnis

    Connecting-Kit CoolServe (option) ..................22 Servicing and maintenance ......................23 Dismantling and disposal ......................28 Customer service, manufacturer's address ................28 Appendix ...........................29 10.1 Quality requirements on the water used in CoolServe ............29 10.2 Checklist for unit installation....................30 10.3 Commissioning certificate......................31 10.4 Control Standard Factory Settings...................35 10.5...

  • Seite 3: Abstract

    Cooling is provided by a closed cooling system via an air-to-water heat exchanger. The cooling capacity is adapted to the accruing heat load. The three HU high CoolServe can be installed at the horizontal 19” level as well in vertical slots. Media entries (chilled water, power, alarms) are possible via bottom and top cover...

  • Seite 4: Safety Instructions

    Nevertheless, this product can produce hazards if it is used incorrectly by untrained personnel or is not used for the correct purpose. Prior to commissioning the CoolServe, read these operating instructions carefully. The electrical equipment complies with the applicable VDE and accident prevention regulations.
  • Seite 5 CoolServe Manual / Bedienungsanleitung Only operate the CoolServe correctly within the stipulated ratings and with approved equipment. During all work on and with the unit, observe:  The related applicable regulations (e. g. VDE regulations or other applicable national regulations) ...

  • Seite 6: Operating Conditions

    The unit is a 19” slide-in unit with integrated air cooling and is only used for the removal of heat from server cabinets to protect temperature sensitive components. In a closed rack CoolServe operates thermally independent of environmental air. The heat load of the installed equipment is taken out of the room using the chilled water circuit.

  • Seite 7: Description

    The air circuit is closed such that no heat (thermal load) is emitted to the environment. Attention! CoolServe only works if cold server feed air and heated server outlet air are fully separated. Height units not in use have to be sealed using blanking panels.

  • Seite 8: Principle Of Operation Of Cooling

    CoolServe Manual / Bedienungsanleitung Principle of operation of cooling Air that has been heated by the servers (to 35°C / 95°F, e.g.) is fed to a specially designed air / water heat exchanger using high-performance fans. There the air is cooled to approx. 20-25°C / 68-77°F, and fed to the front of the server.

  • Seite 9: Dimensions

    CoolServe Manual / Bedienungsanleitung Dimensions CoolServe 01_998_345_0_a page / Seite 9/77...

  • Seite 10: Technical Data

    CoolServe Manual / Bedienungsanleitung Technical data Housing material: Aluminium sheet, Operating Temperature range: 10 °C to 35 °C / 50°F to 95°F abs. atmospheric humidity: 8g / kg maximum Air outlet to heat exchanger: 20 to 25°C / 68 to 77°F according to ASHRAE Temperature difference across server: approx.
  • Seite 11 A / mm² m³/h 08.004.301.8 2 -6 776,5 207 – 243 / 1,12 / 233 50 / 60 16 / 3 x 1,5 Data overview CoolServe Table B (Hydraulic Data) effective total cooling water water flow pressure pressure loss water...

  • Seite 12: Control

    The temperature control is achieved by the fan control board VR 2.2. An air temperature sensor continuously measures the temperature of the CoolServe air output side. The air circulation flow rate is controlled by the fan speed according to the current thermal load.

  • Seite 13: Storage And Transportation

    All packaging is to be removed prior to commissioning CoolServe.  Don’t use the chilled water fittings as handle  If CoolServe is moved in a mounted position (rack) make sure that CoolServe is fixed well and saved again slipping CoolServe 01_998_345_0_a...

  • Seite 14: Installation And Commissioning

    Check unit for transport damage: The packaging for the CoolServe must not show signs of transport damage on delivery. Any damage on the packaging indicates possible transport damage. In the worst case this damage may result in the loss of function.

  • Seite 15: Positioning The Units

    HU level Vertical Position: CoolServe can also be fitted in vertical position beside the 19” server level. Chilled water connection If the heat exchanger is connected to the chilled water network using threaded fittings, the pipe fitting must be supported on tightening.

  • Seite 16: Heat Exchanger Connection

    Insulation thickness : „F“ (9 - 12mm) λ = 0,037 W/mK (10°C) Condensed water connection If the CoolServe is operated below dew point, condensed water may occur. As standard there is a condensate water connection 10mm diameter. When connecting to the condensed water, ensure that the condensed water pipe is connected to a self-filling siphon with return protection and that the condensed water pipe has a drop.

  • Seite 17: Electrical Connection

    The unit's fans will rotate clockwise. The status indicator on the RMS viewer will go green if running. power power connection A connection B intake grill connection for (block never) failure signals figure CoolServe rear side connections CoolServe 01_998_345_0_a page / Seite 17/77...

  • Seite 18: Fins Adjustment

    CoolServe Manual / Bedienungsanleitung Fins Adjustment The air spoilers (fins) are to adjusted that chilled air goes directly to the server front, e.g. with an angle of approx. 45° to the serverlevel. Sealing of cabinet To ensure the optimal cooling function the cabinet must be sealed: Air flows on the warm and cold sides of the cabinet must be separated from each other Pipe entries should be cut into the foam and properly closed with a extra foam if required.

  • Seite 19: Variations And Options

    This rack offers an air separation between cold supply air (front) and the warm return air (rear). The rack is equipped with chassis runners for two CoolServe units. There is also a cut-out in the rack bottom for chilled water connection.
  • Seite 20 Server Rack CS 08.012.871.8 H2000B800T1200 2000 1200 Server Rack CS 08.012.872.8 2200 1200 H2200B800T1200 Server Rack CS 08.012.876.8 H2000B800T1300 2000 1300 Server Rack CS 08.012.877.8 H2200B800T1300 2200 1300 )* one CoolServe unit built in CoolServe 01_998_345_0_a page / Seite 20/77...
  • Seite 21 CoolServe in Server Rack CoolServe CoolServe Connecting Sets cut – out with foam material figure Sever Rack CoolServe equipped with 2 CoolServe and connected with “Connection Set”. CoolServe 01_998_345_0_a page / Seite 21/77...

  • Seite 22: Connecting-Kit Coolserve (Option)

    CoolServe Manual / Bedienungsanleitung Connecting-Kit CoolServe (option) To connect the CoolServe with chilled water from a pipe network we recommend, especially for the Server Rack CS, the use of connecting kits. CoolServe conneting kit consits of: a) armoured hose with stainless steel covering, EPDM resistant against water and...

  • Seite 23: Servicing And Maintenance

    CoolServe Manual / Bedienungsanleitung Ball valve Drain- and bleed (1/2“ female threat) valve as well as measuring nipple With fill- and drain connection connection and (measuring possibility for flow measuring possibility connection rate) (measuring possibility for pressure loss and temperature)
  • Seite 24 (surface treatment will be irreversibly damaged!) Prior to all servicing work: disconnect CoolServe from the electricity supply wait until the fan blades have stopped Secure against switch on At service work at cooling water system Shut down water cooling circuit and drain heat exchanger.
  • Seite 25 CoolServe Manual / Bedienungsanleitung unfix screws figure fan unit approx. 20 cm pulled out press locking mechanism, lift valve drive figure Demounting valve drive by pressing the locking mechanism CoolServe 01_998_345_0_a page / Seite 25/77...
  • Seite 26 CoolServe Manual / Bedienungsanleitung figure fan unit completely pulled out demounting direction control board figure fan unit pulled out CoolServe 01_998_345_0_a page / Seite 26/77...
  • Seite 27 CoolServe Manual / Bedienungsanleitung Dispose of the old fans correctly! Regularly inspect the heat exchanger (annually) Check heat exchanger on air side for soiling and damage. Check feed and return for correct function. If necessary clean the air side. Regularly check odour trap (external) for correct function.

  • Seite 28: Dismantling And Disposal

    CoolServe Manual / Bedienungsanleitung Dismantling and disposal The CoolServe may be dismantled by suitably qualified personnel only. Prior to dismantling: Correctly shut down fans and any other electrical components and disconnect from power supply! Secure against switch on! Shut down water cooling circuit and secure against switch on.

  • Seite 29: Appendix

    Manual / Bedienungsanleitung Appendix 10.1 Quality requirements on the water used in CoolServe To ensure the maximum service life of air-water heat exchangers, chilled water must comply with the VGB chilled water regulations (VGB-R 455 P). Chilled water used must be soft enough to prevent deposits, but must not be so soft that heat exchanger corrosion occurs.

  • Seite 30: Checklist For Unit Installation

    CoolServe Manual / Bedienungsanleitung 10.2 Checklist for unit installation Checked performed Completed Comments (After completion confirm with signature Check unit for damage on delivery 19” slide in resp. rack horizontal adjusted No remains of packaging in the CoolServe All installation tools removed...

  • Seite 31: Commissioning Certificate

    CoolServe Manual / Bedienungsanleitung 10.3 Commissioning certificate CoolServe – Commissioning certificate General data Client/Setup site client name ……………………….. client address ……………………….. ……………………….. ……………………….. contact persons ……………………….. phone number ……………………….. setup site / room number: ........air humidity at setup site: ........
  • Seite 32 CoolServe Manual / Bedienungsanleitung Control of status General condition □ level alignment checked □ □ transportation damages of cabinet: comments: ................................................................................□ □ packaging removed: □ □ installation tools removed: □ □ air separation: (front panels closed) Chilled water facility on site □...

  • Seite 33: Function Check

    CoolServe Manual / Bedienungsanleitung Electrical data / Documents □ □ wiring scheme attached: comments: ............................cable connections checked: electrical acceptance certificate by approved staff: □ □ comments: ............................Function check Mechanical functions damages on heat exchanger/ □ □ connections/ radiator gills/ surface: comments: ............................
  • Seite 34 CoolServe Manual / Bedienungsanleitung Thermal checks □ □ condensate occurrence at heat exchanger comments: ............................chilled water feed at heat exchanger ....°C chilled water return at heat exchanger ....°C air temperature in the cabinet at the heat exchanger inlet: ....

  • Seite 35: Control Standard Factory Settings

    CoolServe Manual / Bedienungsanleitung 10.4 Control Standard Factory Settings start of fan rotation 10°C (start with 75% rotation) fan speed control 21 – 23°C (75% - 100% rotation) start of 2-way valve 10°C (start with closed position) (option) control of 2way valve 18 –...

  • Seite 36: Wiring Scheme

    CoolServe Manual / Bedienungsanleitung 10.5 Wiring Scheme CoolServe 01_998_345_0_a page / Seite 36/77...
  • Seite 37 CoolServe Manual / Bedienungsanleitung CoolServe 01_998_345_0_a page / Seite 37/77...
  • Seite 38 CoolServe Manual / Bedienungsanleitung CoolServe 01_998_345_0_a page / Seite 38/77...

  • Seite 39: Charts

    CoolServe Manual / Bedienungsanleitung 10.6 Charts CoolServe Cooling Performance inlet air temperature 35°C inlet air temperature 50°C temperature chilled supply water [°C] pressure drop chilled water density: 1000 kg/m³ chilled w ater flow rate [l/min] CoolServe 01_998_345_0_a page / Seite 39/77...
