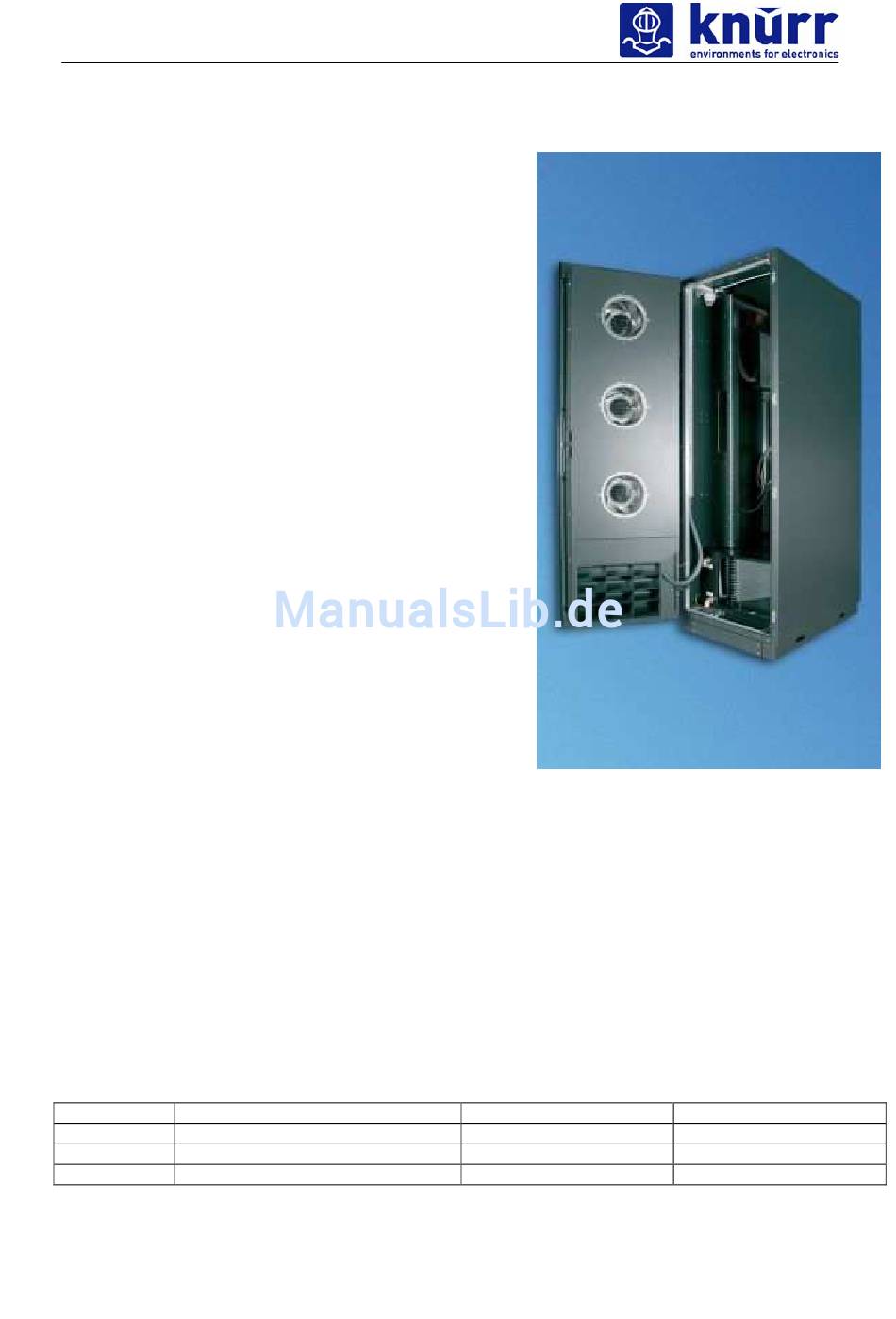

CoolTherm
Manual / Bedienungsanleitung
Manual
CoolTherm
Server Cabinet with
integrated liquid cooling
Effective cooling capacity
10 - 22 / 35 KW
Bedienungsanleitung
CoolTherm
Schaltschrank mit
integrierter Flüssigkeitskühlung
Nutzkühlleistung 10 -22 / 35 KW
(ab Seite 39)
date / Datum issue / Ausgabe
2006-04-28
01.998.330.0 issue / Ausgabe h
CoolTherm
author / erstellt
Carsten Dietze
01.998.330.0 issue / Ausgabe h
reviewed / geprüft
Heiko Ebermann
page / Seite 1/76
