4 Beschreibung der Mikrozahnringpumpe
verringerte Bauraum zum Anschluss der Mikrozahnringpumpe und die erhöhte
Druckfestigkeit.

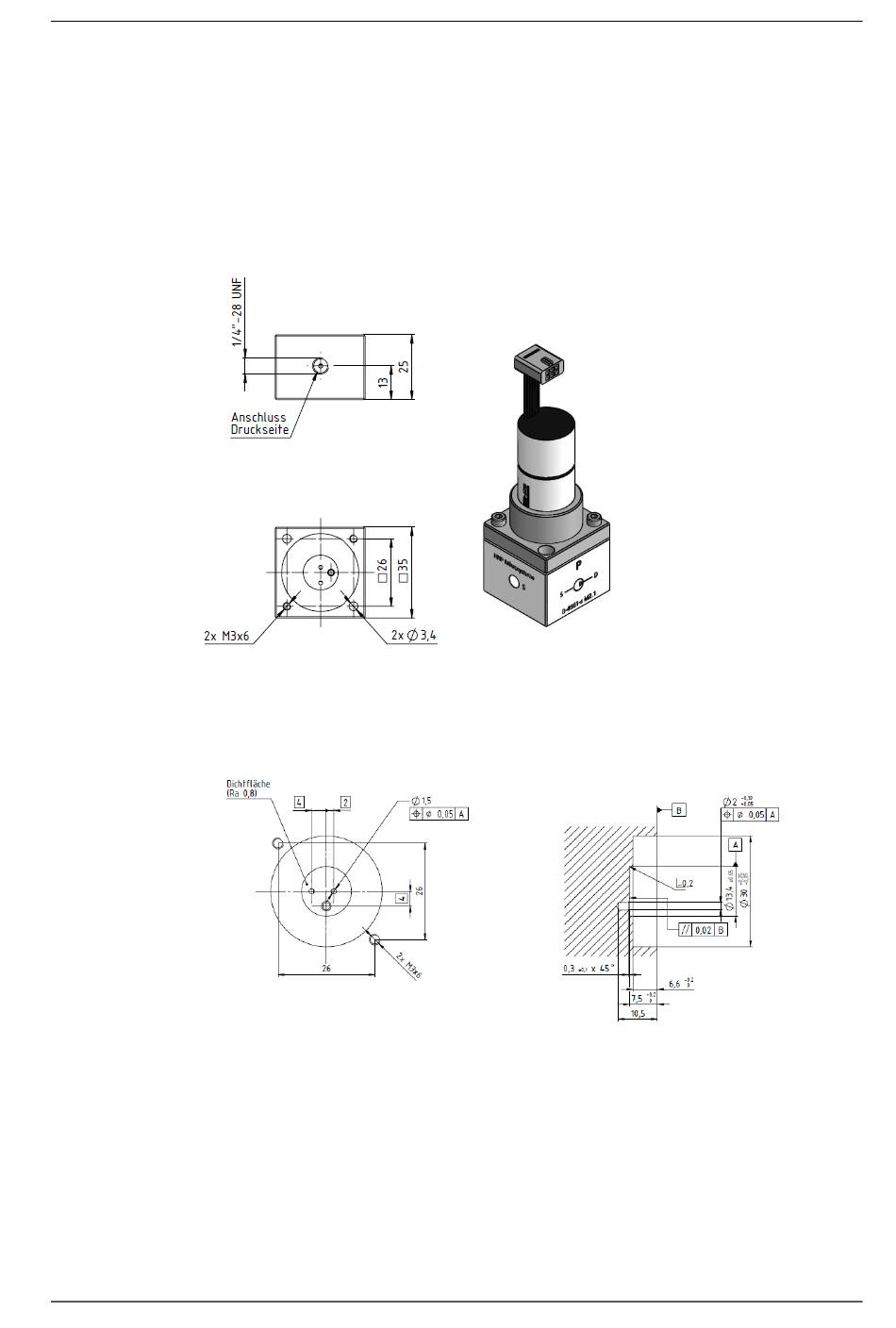

In Bild 9 sind die Abmessungen des Aufnahmeblockes und in Bild 10 die
Einbaumaße der Einschraubmontage ersichtlich.
Bild 9 Zeichnung Aufnahmeblock M2.1
Bild 10 Zeichnung Einbauraum
Zum Schutz gegen Verschmutzungen sind die Fluidanschlüsse der
Mikrozahnringpumpe bei der Auslieferung verschlossen.
