BEFESTIGUNG DER ANSCHLÄGE
Das Tor muss mit Anschlägen zur Begrenzung der Öffnungs- und Schließbewegung
ausgestattet sein, um ein Entgleisen zu verhindern.
Die Position des Anschlags ist so zu wählen, dass die Anschlagbügel keinesfalls
gegen den Ritzel stoßen.
falls Endschalter nicht von der Steuerung erkannt sind, empfehlen wir Verbraucher, die
beiden Magnete von 180° sich zu drehen, um ihre horizontale Achse von der Metallbügel,
wo die Magnete befestigt sind .

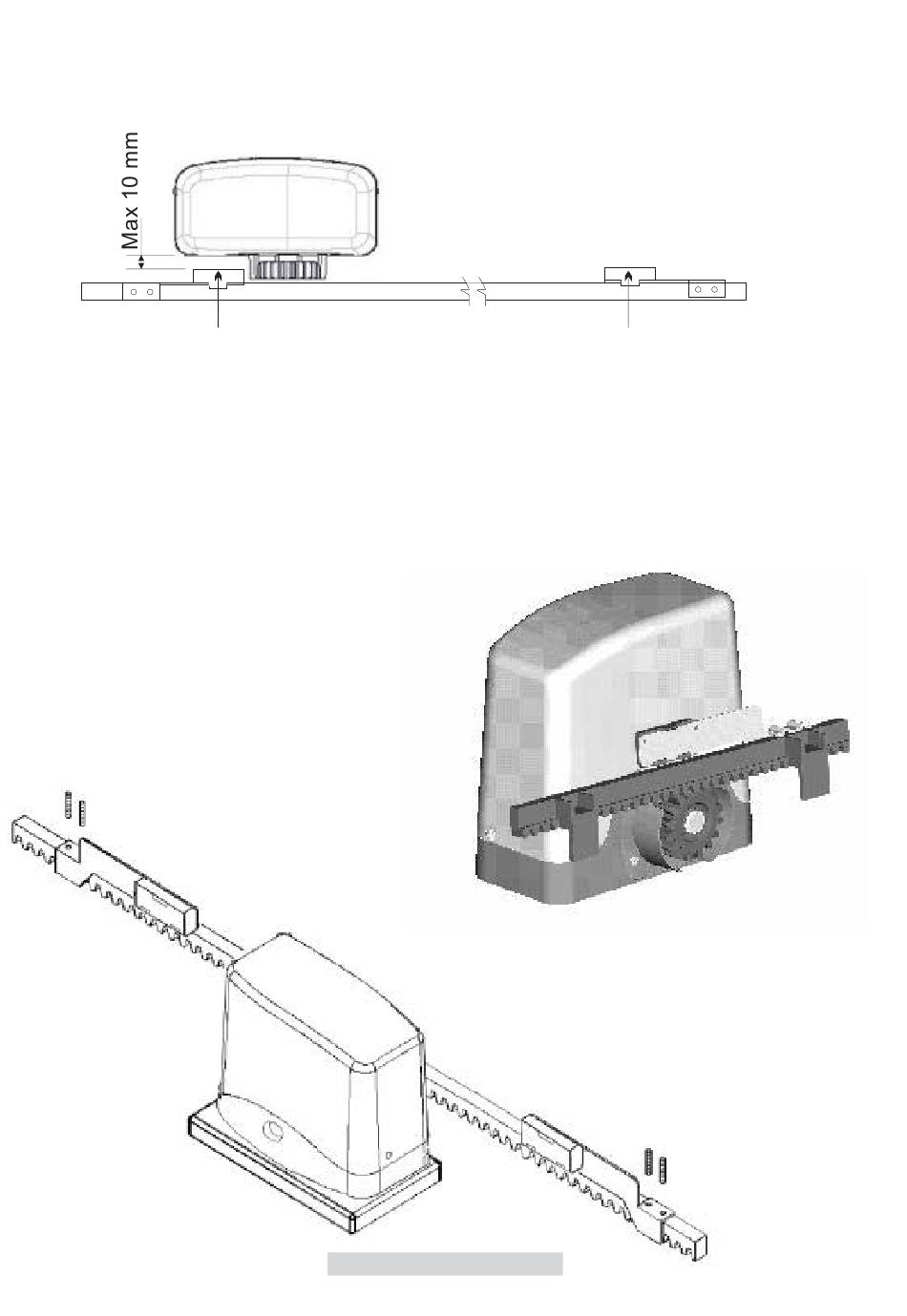

Die Endschalterhaltebügel so positionieren dass der Punkt (S)
Auf Abb. 10 in der Mitte des
Ritzels ist. Magnet und Motor müssen zwischen
5 und 10 mm entfernt sein.
Den Anschlagbügel mit Stiften befestigen (Bild 11).
fig.11
S
Fig.10
9
S
S
