3. Hebel und Winkel am Stellungsregler montieren

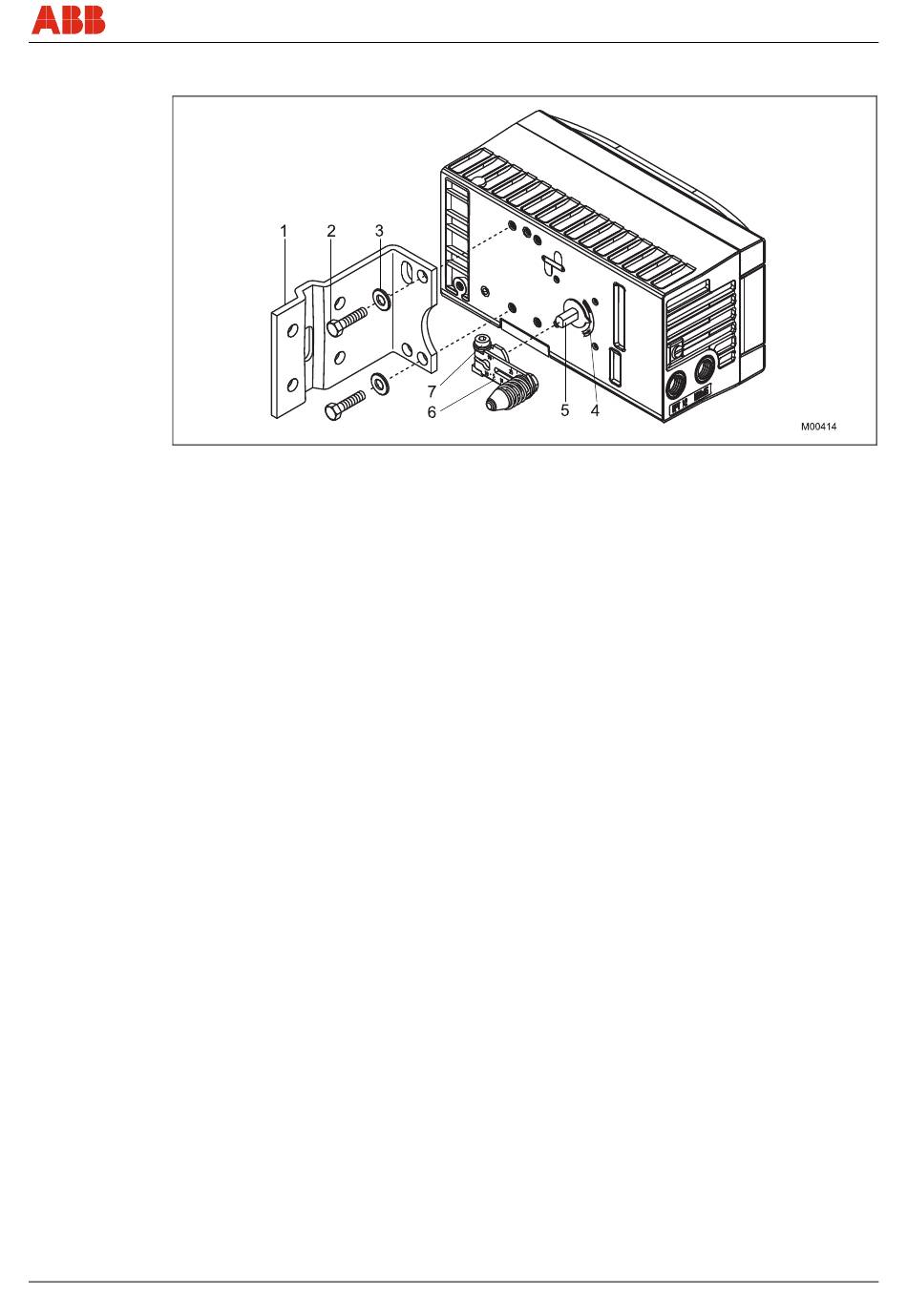

Abb. 7
• Hebel (6) auf die Achse (5) des Stellungsreglers aufsetzen (durch angeschnittene Form der
Achse nur in eine Richtung möglich)
• Anhand der Pfeilmarkierung (4) prüfen, ob der Hebel sich im Arbeitsbereich (zwischen den
Pfeilen) bewegt
• Schraube (7) am Hebel handfest anziehen
• Den vorbereiteten Stellungsregler mit noch losem Anbauwinkel (1) so an den Antrieb halten,
dass die Konusrolle des Hebels in den Bügel eintaucht, um festzustellen, welche Bohrungen
am Stellungsregler für den Anbauwinkel verwendet werden müssen
• Anbauwinkel (1) mit Schrauben (2) und Unterlegscheiben (3) in den entsprechenden
Bohrungen am Gehäuse des Stellungsreglers befestigen. Schrauben möglichst gleichmäßig
anziehen, um später Linearität zu gewährleisten. Den Anbauwinkel so in dem Langloch
ausrichten, dass sich ein symmetrischer Arbeitsbereich ergibt (Hebel bewegt sich zwischen
den Pfeilen (4))
